Styr- och stödbultar DIN 6321 (version 1973)
K0293

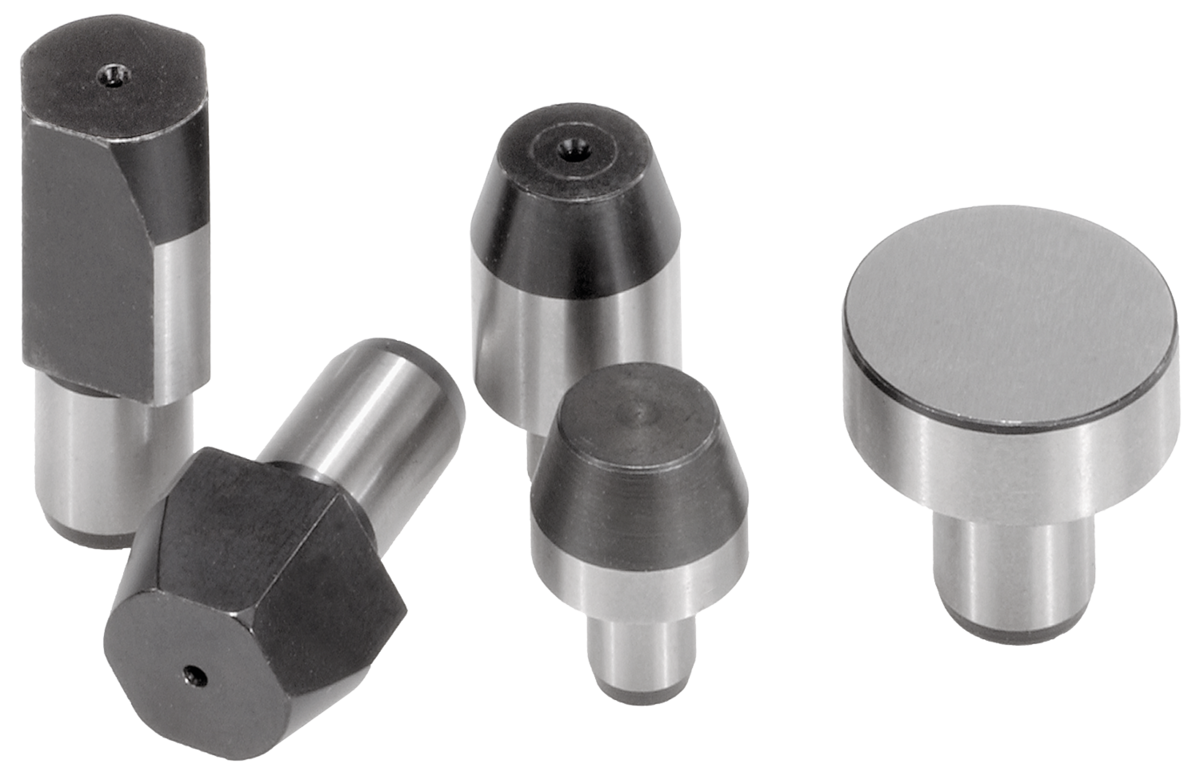

Styr- och stödbultar DIN 6321 (version 1973)

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

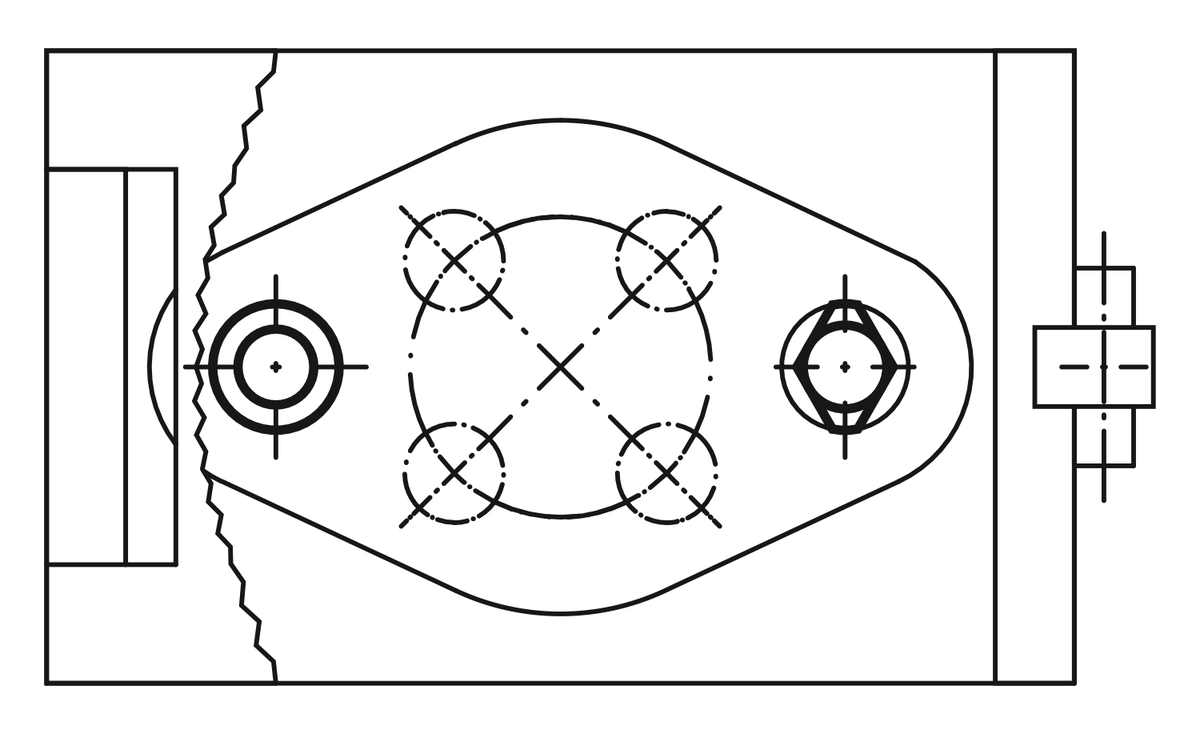

BeskrivningMaterial:Verktygsstål.Utförande:Härdat och slipat.Anmärkning:Stödbultar av Form A används som stöd för arbetsstycken och fixturer. Styrbultar av Form B används för att positionera arbetsstycken och fixturdelar i hål med passmått.
Den avplanade Form C kan användas för att överbrygga toleranser för hålavstånd eller låsa delen som ska positioneras i en riktning.
Form A och B kan även användas som härdade anslag och fötter för fixturer.
Liknande bultar, se K0352, K0353, K0354 och K0355.
Ritningsinformation:

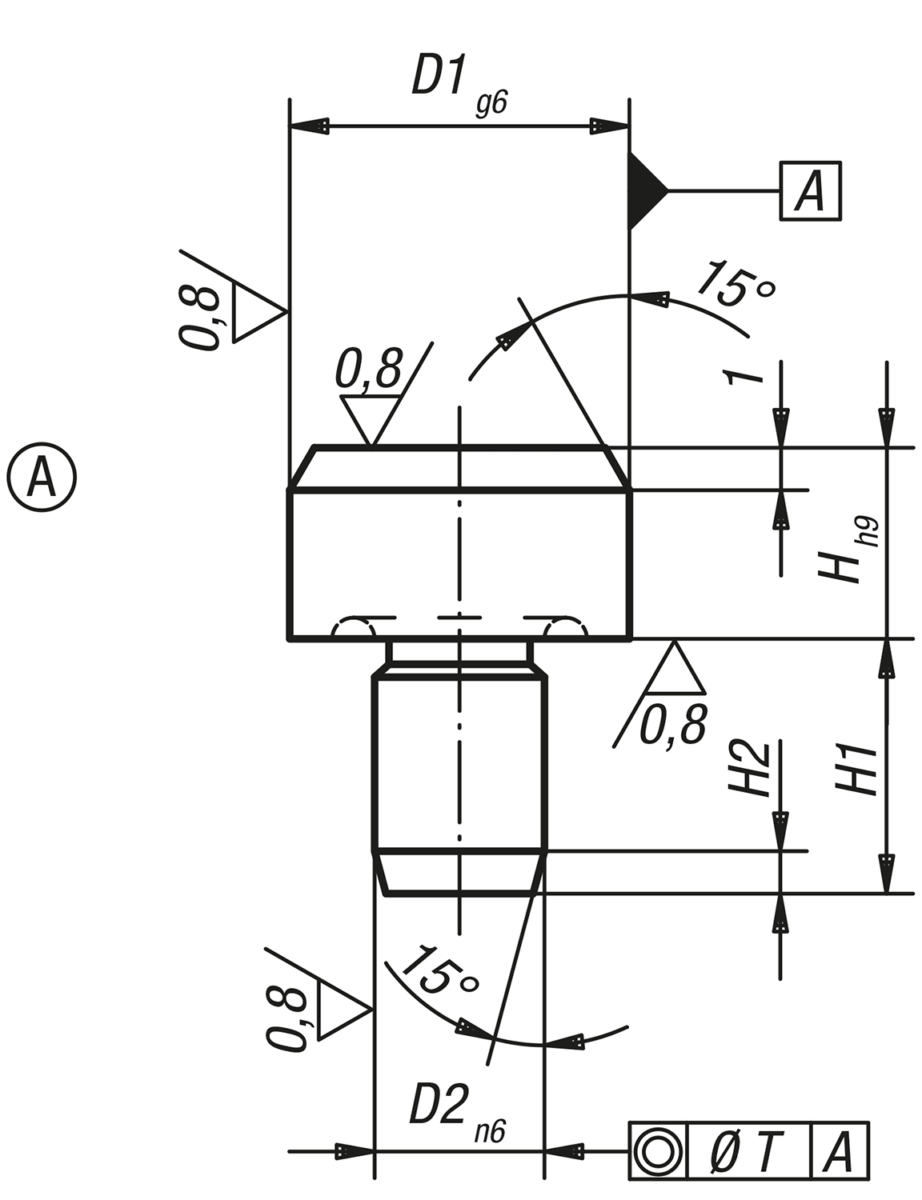

Form A: stödbult

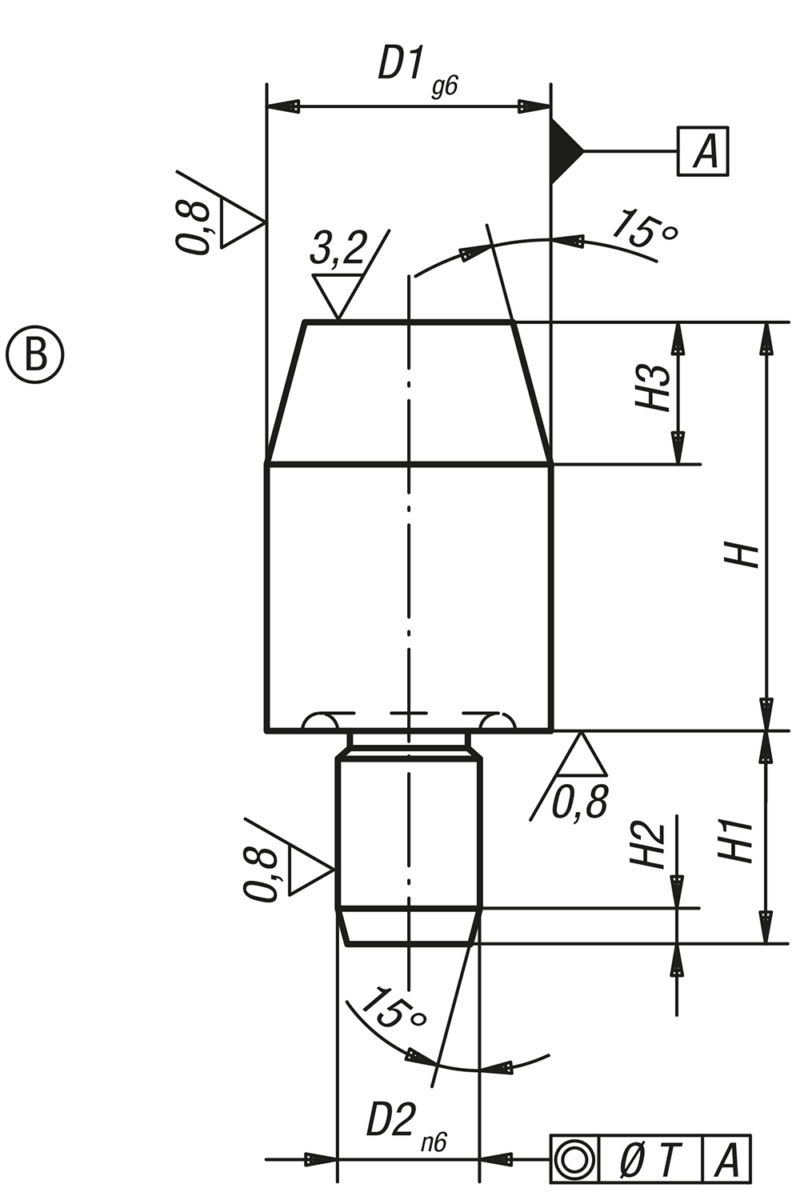

Form B: styrbult cylindrisk
Form C: styrbult avplanad

Övriga mått och uppgifter som Form A.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0293 Styr- och stödbultar DIN 6321 (version 1973) 274 kB

Ritningar (total översikt)

Styr- och stödbultar DIN 6321 (version 1973)

Stödbultar, Form A

Mer information

Ritningar

Stödbultar, Form A

Artikelval/-filter.

Beställningsnr.FormUtförande 1D1

D2HH1H2TCADTillb.PrisBeställ
K0293.106Autan centreringshål64561,20,02 35,22 SEK
K0293.110Autan centreringshål106691,60,02 39,71 SEK
K0293.116Autan centreringshål16881220,04 51,32 SEK
K0293.125Autan centreringshål251210182,50,04 76,49 SEK

Styrbultar cylindriska, Form B

Mer information

Ritningar

Styrbultar cylindriska, Form B

Artikelval/-filter.

Beställningsnr.FormUtförande 1D1D2HH1H2H3TCADTillb.PrisBeställ
K0293.206Bkort utförande64761,240,02 54,24 SEK
K0293.208Bkort utförande861091,660,02 56,22 SEK
K0293.210Bkort utförande1061091,660,02 58,21 SEK
K0293.212Bkort utförande1261091,660,02 62,49 SEK
K0293.216Bkort utförande1681312280,04 74,20 SEK
K0293.220Bkort utförande20121518290,04 94,47 SEK
K0293.225Bkort utförande251215182,590,04 102,10 SEK
K0293.306Blångt utförande641261,240,02 54,87 SEK
K0293.308Blångt utförande861691,660,02 57,38 SEK
K0293.310Blångt utförande1061891,660,02 59,68 SEK
K0293.312Blångt utförande1261891,660,02 64,58 SEK
K0293.316Blångt utförande1682212280,04 74,72 SEK
K0293.320Blångt utförande20122518290,04 98,86 SEK
K0293.325Blångt utförande251225182,590,04 113,28 SEK

Styrbultar, avplanade, Form C

Mer information

Ritningar

Styrbultar, avplanade, Form C

Artikelval/-filter.

Beställningsnr.FormUtförande 1BD1D2HH1H2H3TCADTillb.PrisBeställ
K0293.406Ckort utförande164761,240,02 60,72 SEK
K0293.408Ckort utförande1,6861091,660,02 66,04 SEK
K0293.410Ckort utförande2,51061091,660,02 78,38 SEK
K0293.412Ckort utförande2,51261091,660,02 75,98 SEK
K0293.416Ckort utförande3,51681312280,04 92,38 SEK
K0293.420Ckort utförande520121518290,04 134,71 SEK
K0293.425Ckort utförande5251215182,590,04 137,84 SEK
K0293.506Clångt utförande1641261,240,02 61,86 SEK
K0293.508Clångt utförande1,6861691,660,02 67,30 SEK
K0293.510Clångt utförande2,51061891,660,02 79,32 SEK
K0293.512Clångt utförande2,51261891,660,02 85,06 SEK
K0293.516Clångt utförande3,51682212280,04 114,85 SEK
K0293.520Clångt utförande520122518290,04 139,19 SEK
K0293.525Clångt utförande5251225182,590,04 156,44 SEK
