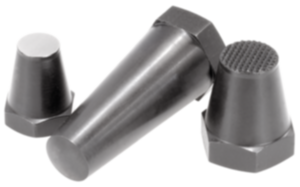

BeskrivningMaterial:Kropp i seghärdat stål.Utförande:Kropp seghärdad och brunerad.Anmärkning:Stödbultarna används för att stötta obearbetade och bearbetade arbetsstycken.
Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.

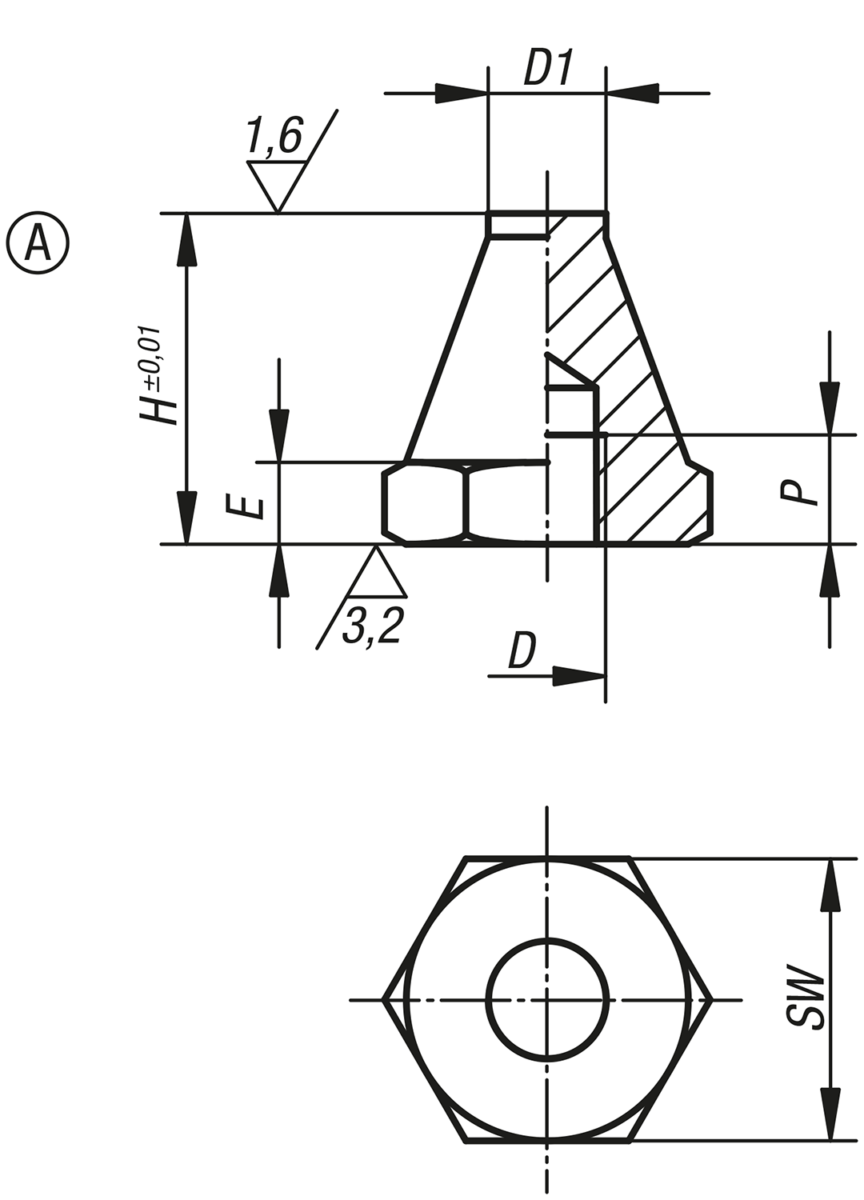

I D-gängan kan gängstift eller stiftskruvar skruvas i och limmas. Det är ett enkelt sätt att tillverka stöd med yttergänga.Ritningsinformation:Form A: plan yta
Form B: kulyta

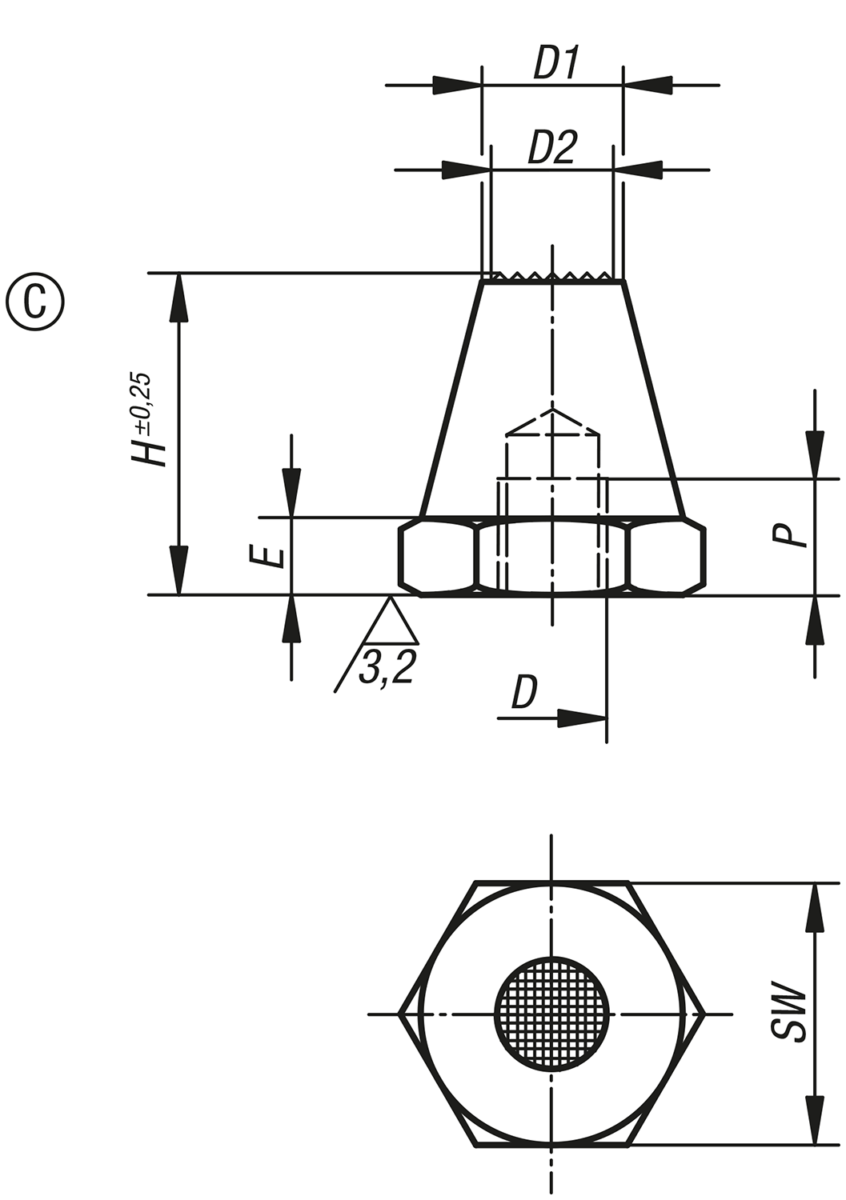

Form C: räfflad yta NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | Form | D | D1 | E | H | P | SW | CAD | Tillb. | Pris | Beställ |
|---|
| K0294.106012 | A | M6 | 6 | 3 | 12,5 | 4 | 11 |  | | 127,76 SEK | | | K0294.106025 | A | M6 | 6 | 3 | 25 | 7 | 11 | | | 143,36 SEK | | | K0294.108015 | A | M8 | 8 | 4 | 15 | 6 | 13 | | | 147,88 SEK | | | K0294.108030 | A | M8 | 8 | 4 | 30 | 9 | 13 | | | 166,60 SEK | | | K0294.110020 | A | M10 | 10 | 5 | 20 | 9 | 17 | | | 178,23 SEK | | | K0294.110040 | A | M10 | 10 | 5 | 40 | 13 | 17 | | | 189,53 SEK | | | K0294.112025 | A | M12 | 12 | 6 | 25 | 11 | 19 | | | 192,76 SEK | | | K0294.112050 | A | M12 | 12 | 6 | 50 | 16 | 19 | | | 210,20 SEK | | | K0294.116030 | A | M16 | 16 | 8 | 30 | 12 | 24 | | | 394,34 SEK | | | K0294.116060 | A | M16 | 16 | 8 | 60 | 20 | 24 | | | 480,34 SEK | |
|
| Beställningsnr. | Form | D | D1 | E | H | P | R | SW | CAD | Tillb. | Pris | Beställ |
|---|
| K0294.206012 | B | M6 | 6 | 3 | 12,5 | 4 | 5 | 11 | | | 105,59 SEK | | | K0294.206025 | B | M6 | 6 | 3 | 25 | 7 | 5 | 11 | | | 123,67 SEK | | | K0294.208015 | B | M8 | 8 | 4 | 15 | 6 | 8,5 | 13 | | | 120,65 SEK | | | K0294.208030 | B | M8 | 8 | 4 | 30 | 9 | 8,5 | 13 | | | 128,50 SEK | | | K0294.210020 | B | M10 | 10 | 5 | 20 | 9 | 9 | 17 | | | 133,89 SEK | | | K0294.210040 | B | M10 | 10 | 5 | 40 | 13 | 9 | 17 | | | 146,80 SEK | | | K0294.212025 | B | M12 | 12 | 6 | 25 | 11 | 12,75 | 19 | | | 146,80 SEK | | | K0294.212050 | B | M12 | 12 | 6 | 50 | 16 | 12,75 | 19 | | | 157,25 SEK | | | K0294.216030 | B | M16 | 16 | 8 | 30 | 12 | 17 | 24 | | | 281,44 SEK | | | K0294.216060 | B | M16 | 16 | 8 | 60 | 20 | 17 | 24 | | | 335,36 SEK | |
|
| Beställningsnr. | Form
| D | D1 | D2 | E | H | P | SW | CAD | Tillb. | Pris | Beställ |
|---|
| K0294.306012 | C | M6 | 6 | 5 | 3 | 12,5 | 4 | 11 | | | 140,46 SEK | | | K0294.306025 | C | M6 | 6 | 5 | 3 | 25 | 7 | 11 | | | 146,15 SEK | | | K0294.308015 | C | M8 | 8 | 6 | 4 | 15 | 6 | 13 | | | 145,72 SEK | | | K0294.308030 | C | M8 | 8 | 6 | 4 | 30 | 9 | 13 | | | 153,59 SEK | | | K0294.310020 | C | M10 | 10 | 8 | 5 | 20 | 9 | 17 | | | 170,81 SEK | | | K0294.310040 | C | M10 | 10 | 8 | 5 | 40 | 13 | 17 | | | 177,91 SEK | | | K0294.312025 | C | M12 | 12 | 9,5 | 6 | 25 | 11 | 19 | | | 164,35 SEK | | | K0294.312050 | C | M12 | 12 | 9,5 | 6 | 50 | 16 | 19 | | | 179,42 SEK | | | K0294.316030 | C | M16 | 16 | 13 | 8 | 30 | 12 | 24 | | | 363,02 SEK | | | K0294.316060 | C | M16 | 16 | 13 | 8 | 60 | 20 | 24 | | | 424,04 SEK | |
|
