Kulspärrbultar med vred

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Kulspärrbultar
      - Kulspärrbultar med vred

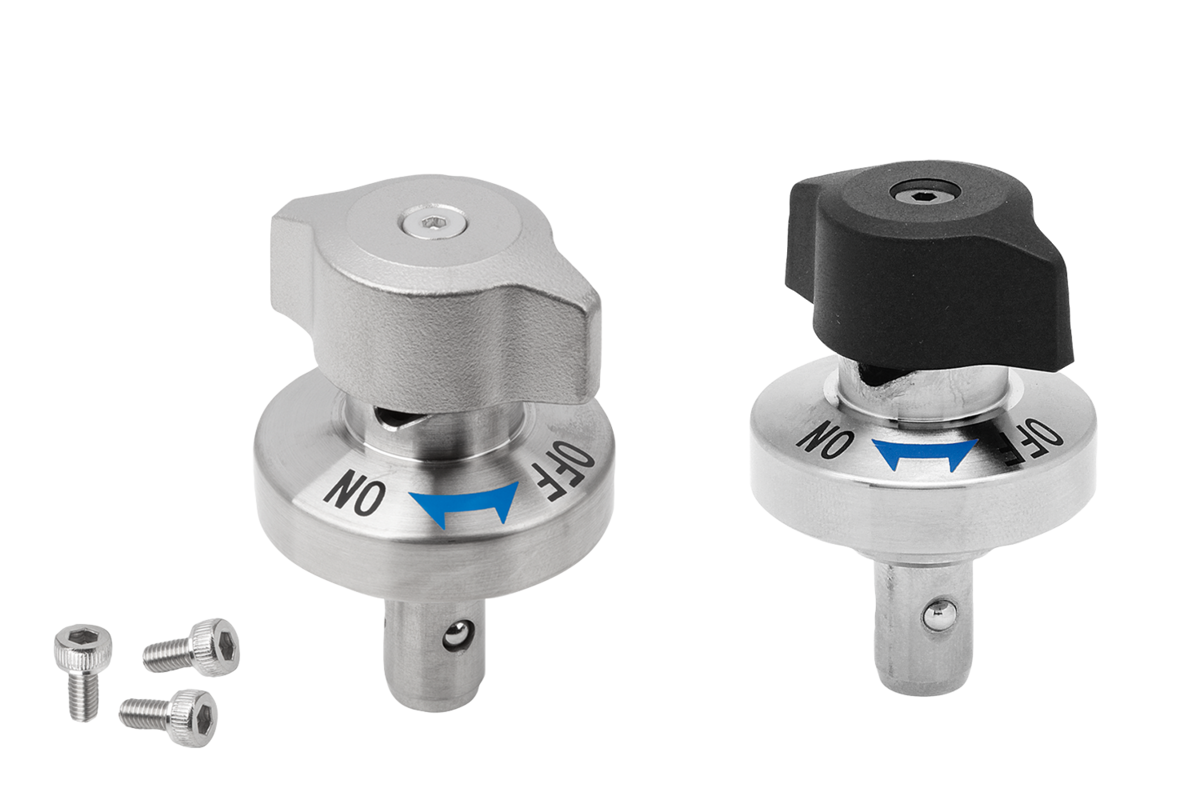

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hus i rostfritt stål.
Bultar i stål eller rostfritt stål.
Vred i termoplast PA (polyamid) eller rostfritt stål.
Kula och fjäder i rostfritt stål.Utförande:Hus blankt.
Bult stål seghärdad och förnicklad.
Bult rostfritt stål seghärdad.
Vred glasfiberförstärkt, svart eller blankt.
Kula seghärdad.Anmärkning:Monteringsmöjlighet 1 för plattjocklek 6 mm eller 12 mm.
Monteringsmöjlighet 2 för plattjocklek upp till 20 mm.
Inklusive fästskruvar M2 resp. M3.OBS!De angivna dragkrafterna gäller endast tillsammans med fästhylsor K1065.Tillbehör:Fästhylsa K1065Ritningsinformation:

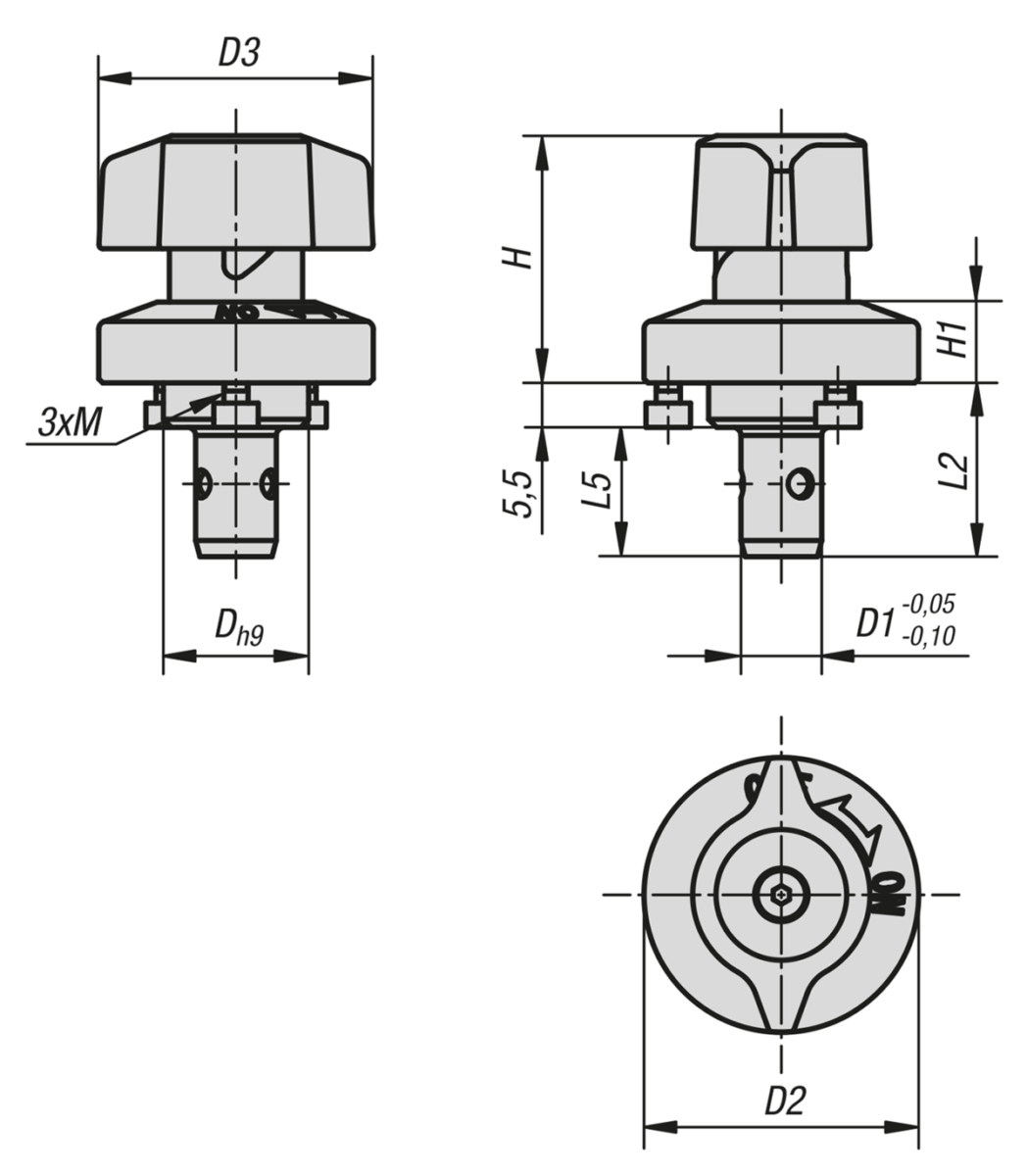

1) Monteringsmöjlighet 1
2) Monteringsmöjlighet 2
3) Platta

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1064 Kulspärrbultar med vred och vridhuvud i plast eller rostfritt stål

278 kB

Fjädrande tryckstycken med LONG-LOK gängsäkring

1,5 MB

Ritningar

Artikelval/-filter.

Beställningsnr.	Material komponent	Utförande 2	D	D1	D2	D3	D4	H	H1	L2	L5	M	D5	D6	D7	D8	T	T1	Spännkraft N	Skjuvkraft kN	Dragkraft F kN	Temperaturbeständighet	Pris
K1064.620	polyamid	bult stål	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	30	3	0,5	≤130 °C	339,56 SEK
K1064.1022	polyamid	bult stål	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	50	9	1,5	≤130 °C	356,57 SEK
K1064.1028	polyamid	bult stål	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	50	9	1,5	≤130 °C	356,57 SEK
K1064.1620	rostfritt stål	bult i rostfritt stål	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	30	3	0,5	≤130 °C	550,72 SEK
K1064.11022	rostfritt stål	bult i rostfritt stål	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	50	9	1,5	≤130 °C	576,12 SEK
K1064.11028	rostfritt stål	bult i rostfritt stål	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	50	9	1,5	≤130 °C	576,12 SEK
