Magnethylsor
 K1068

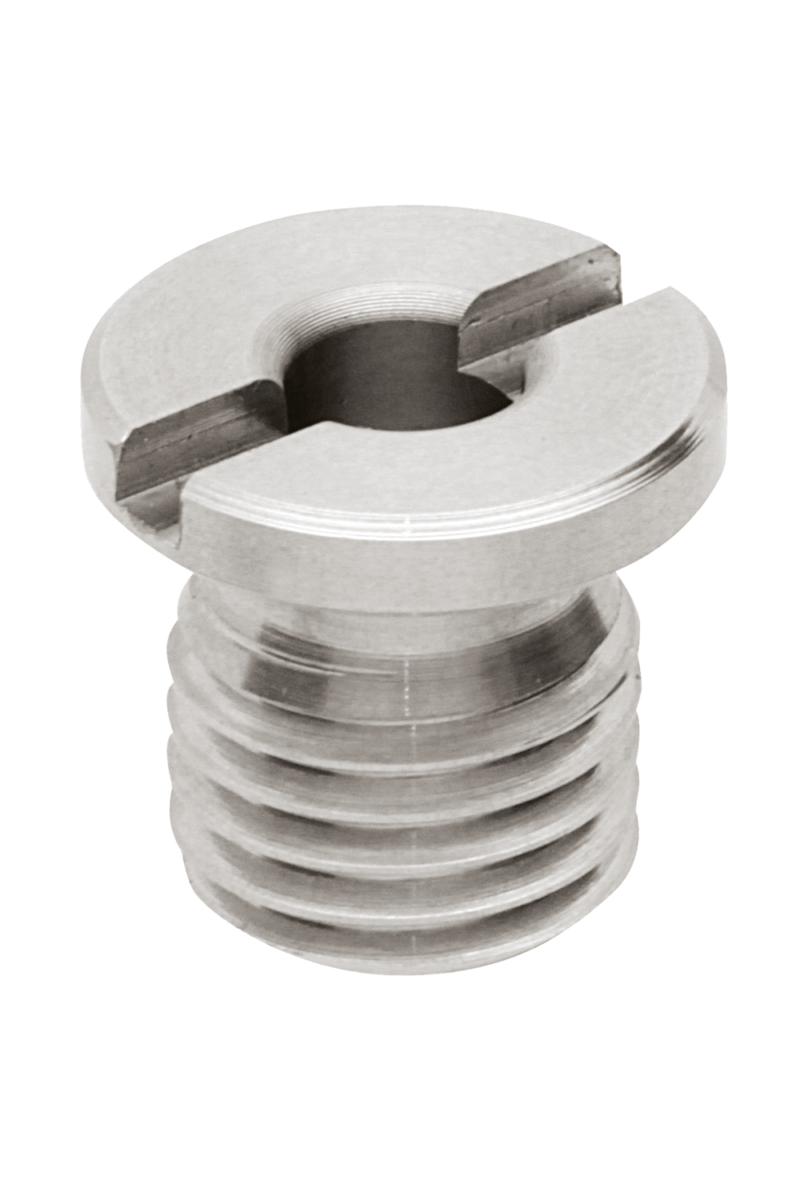

Magnethylsor

 Tillbaka

Artikelbeskrivning/produktbilder
BeskrivningMaterial:Hus i rostfritt stål.
Magnet i neodym.Utförande:Hus blankt.Anmärkning:En magnet i bussningen drar till sig stiftet (K1069) och håller det på plats med angiven klämkraft.
Upprepningsnoggrannhet ±0,25 mm. Upprepningsnoggrannheten kan ökas med extra styrbultar.

Monteringsmått Form A: plattjocklek min. 6 mm.
Monteringsmått Form B: plattjocklek max. 10 mm.
Monteringsmått Form C: plattjocklek >10 mm.

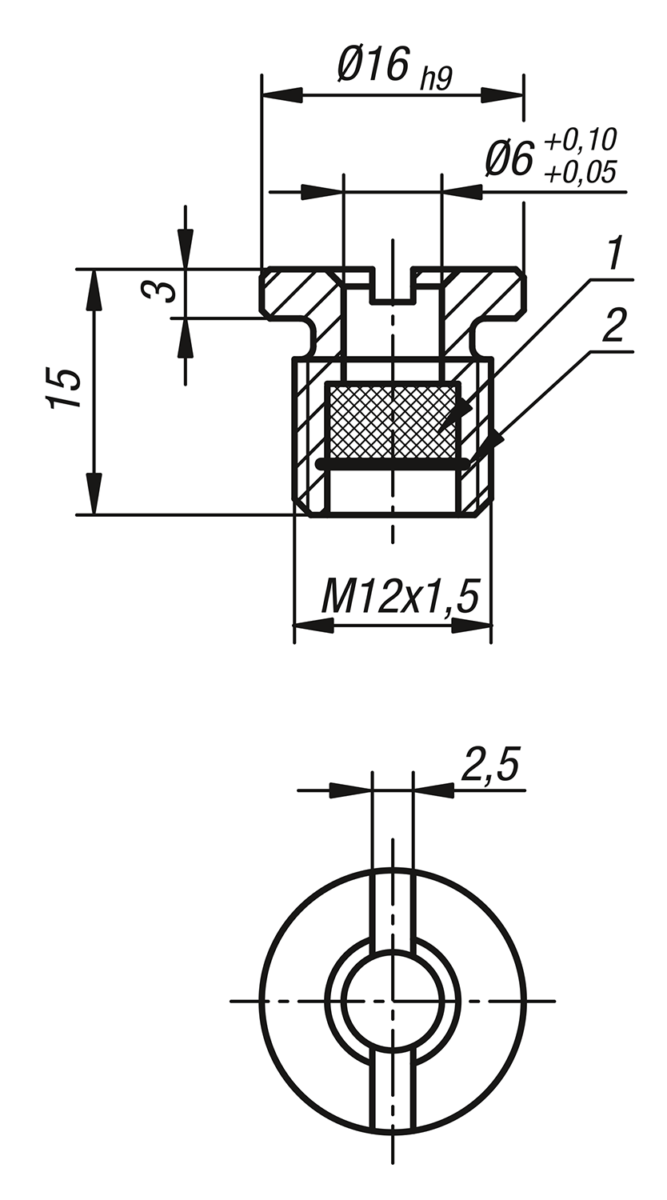

Monteringsmått Form D: bottenhål.På begäran:Lämplig mutter.Tillbehör:Stift K1069Ritningsinformation:
1) Magnet
2) Låsring
Speciellt:
Rostfritt stålRoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
Datablad K1068 Magnethylsor 390 kB
Tekniska anvisningar för kulspärrbussningar och magnethylsor 120 kB

Ritningar

Magnethylsor
Magnethylsor

Artikelval/-filter.
Beställningsnr.Spännkraft
N		Skjuvkraft
kN		Temperaturbeständighet

CADTillb.PrisBeställ
K1068.670,8≤80 °C 78,57 SEK
