Skjutspännare för avlånga hål
K1070

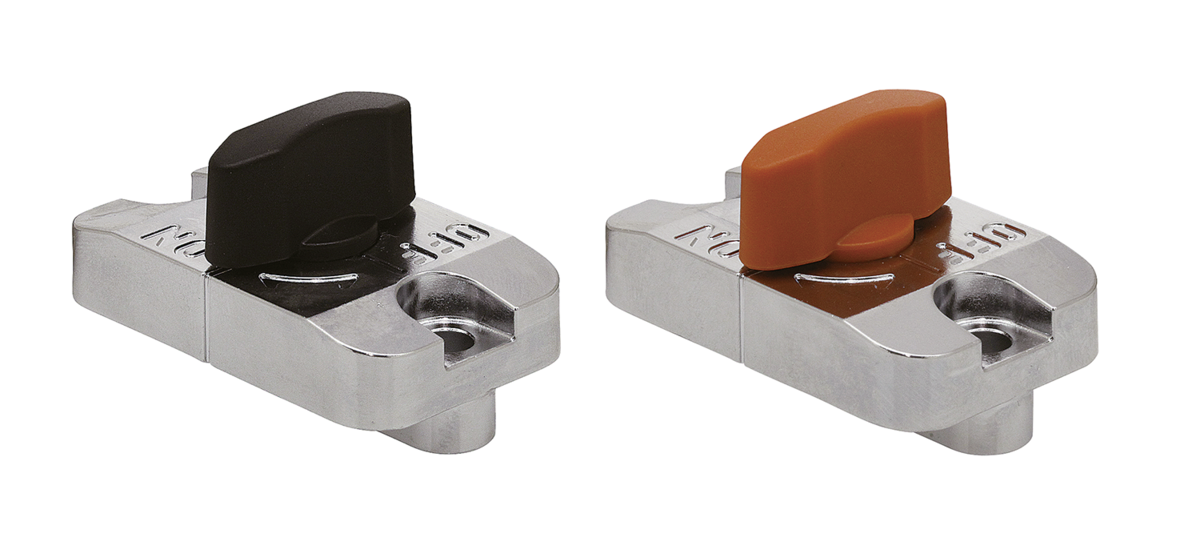

Skjutspännare för avlånga hål

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hus i zinkgods.
Vred i termoplast PA (polyamid).
Spännstift och kil i rostfritt stål.
Tryckstycke, POM.
Utförande:Hus, förkromat.
Vred, svart eller orange, glaskuleförstärkt.
Anmärkning:Skjutspännare för avlånga hål sticks in i en överplatta med ett 10 mm brett avlångt hål och fixeras sedan i underplattan. När komponenten monteras måste vredet stå i läget "OFF". Skjutspännarna används för precisionsplattor med en tjocklek på 3 mm eller 6 mm. För andra tjocklekar måste underläggsplattorna K1071 användas.
När man vrider på vredet dras spännstiften i skjutspännarens underdel ihop av fjädrarna och trycks ner. De båda spännstiften trycker mot ytan och klämmer fast skjutspännaren. Två fjädrande tryckstycken lyfter skjutspännaren i läget "ON" för att förskjutningen ska gå lättare.
Tillbehör:Underläggsplattor K1071.Funktionsprincip:Skjutspännarna kan användas på 2 olika sätt.

Sätt 1:
Skjutspännarna kan förskjutas.
När skjutspännaren är fastskruvad i ett monteringselement kan den förskjutas på en fixerad platta med avlångt hål.

Sätt 2:
Skjutspännarna är fixerade.
När skjutspännaren är fastskruvad(fixerad) direkt på en platta kan plattan med avlångt hål förskjutas.
Ritningsinformation:
1) Fjädrande tryckstycken (2x)
2) Fasning ~0,3
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1070 Skjutspännare för avlånga hål 303 kB
 Tekniska anvisningar skjutspännare K1070 och K1072 136 kB

Ritningar (total översikt)

Skjutspännare för avlånga hål
Skjutspännare för avlånga hål

Skjutspännare
för avlånga hål, svart vred

Mer information

Ritningar

Skjutspännare för avlånga hål, svart vred

Artikelval/-filter.

Beställningsnr.FärgTT2Hållkraft
N
TemperaturbeständighetCADTillb.PrisBeställ
K1070.31Svart33500≤90 °C 357,92 SEK
K1070.61Svart66500≤90 °C 357,92 SEK

Skjutspännare
för avlånga hål, orange vred

Mer information

Ritningar

Skjutspännare för avlånga hål, orange vred

Artikelval/-filter.

Beställningsnr.FärgTT2Hållkraft
N
TemperaturbeständighetCADTillb.PrisBeställ
K1070.32orange33500≤90 °C 357,92 SEK
K1070.62orange66500≤90 °C 357,92 SEK
