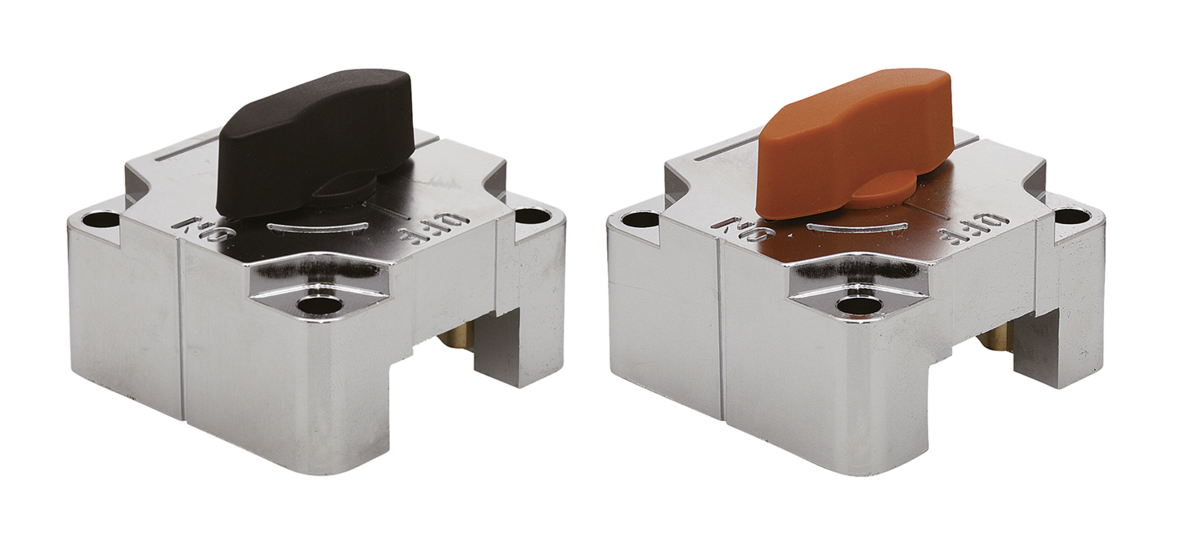

Skjutspännare för fyrkant

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Maskinelement, fixturelement
    - Tillbehör för maskinelement och fixturelement
      - Skjutspännare för fyrkant

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

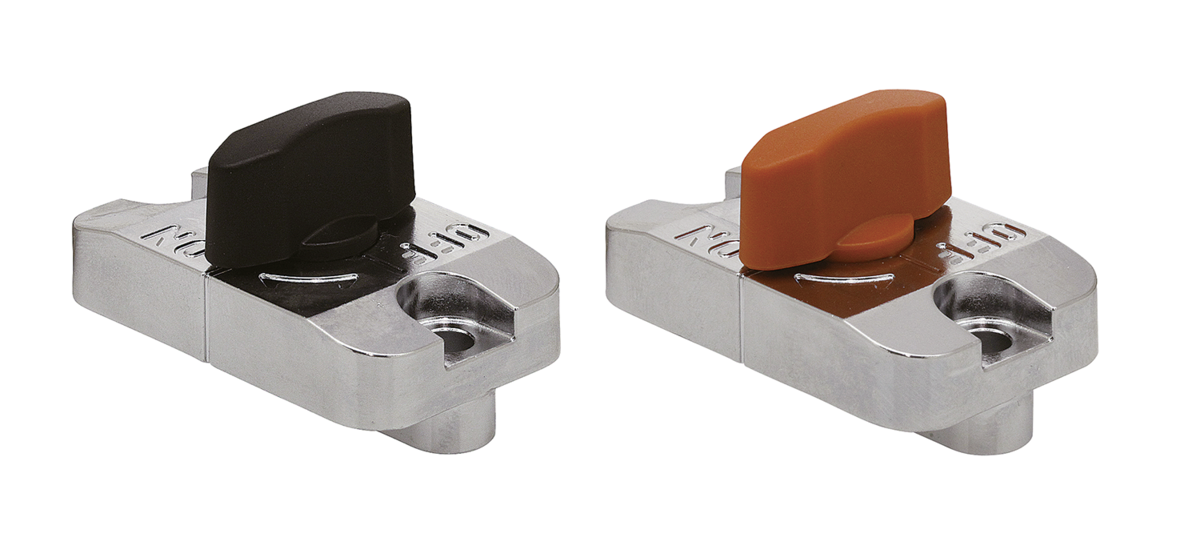

BeskrivningMaterial:Hus i zinkgods.
Vred i termoplast PA (polyamid).
Spännstift och kil i rostfritt stål.
Bladfjäder, bronsfosfaterad.Utförande:Hus, förkromat.
Vred, svart eller orange, glaskuleförstärkt.

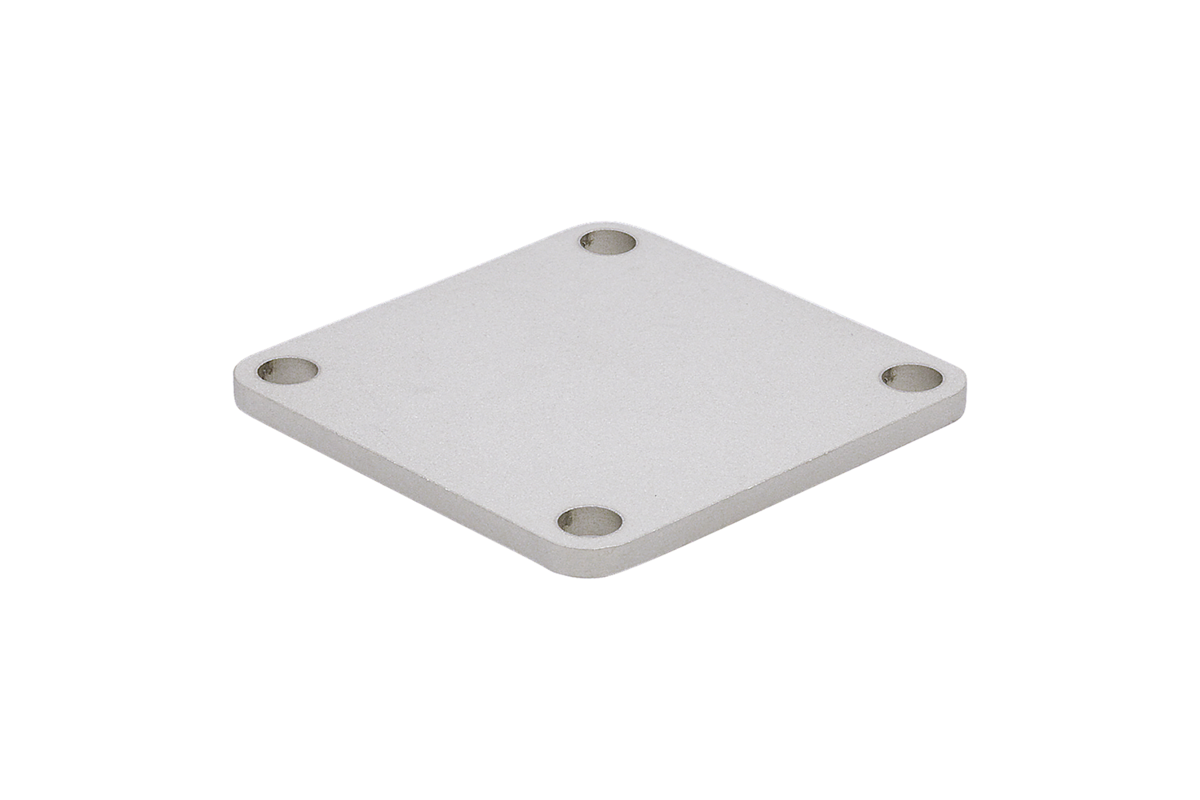

Spännstift och kil, blanka.Anmärkning:När man vrider på vredet dras spännstiften i skjutspännarens underdel ihop av fjädrarna och trycks ner. Båda spännstiften trycker mot ytan och klämmer fast skjutspännaren.Tillbehör:Underläggsbrickor K1073.
Skalor, rostfritt stål K0759.Funktionsprincip:Skjutspännarna kan användas på 2 olika sätt.

Sätt 1:
Skjutspännarna kan förskjutas.
När skjutspännaren är fastskruvad i underläggsplattan (K1073) eller ett monteringselement kan den förskjutas på en fixerad fyrkant.

Sätt 2:
Skjutspännarna är fixerade.
När skjutspännaren är fastskruvad på en platta (fixerad) kan fyrkanten förskjutas.Ritningsinformation:

1) Bladfjäder
2) Avläsningslinje för skalor

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1072 Skjutspännare för fyrkant

319 kB

Tekniska anvisningar skjutspännare K1070 och K1072

136 kB

Ritningar (total översikt)

Skjutspännare
för fyrkant, svart vred

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg	L	D	D1	H	H1	H2	H3	H4	H5	P	W	S	Hållkraft N	Temperaturbeständighet	Pris
K1072.12121	svart	40	28	4,5	36	22	18,5	12	-	6	32	12	-	500	≤90 °C	519,83 SEK
K1072.16161	svart	40	28	4,5	40	26	22,5	16	-	8	32	16	-	500	≤90 °C	519,83 SEK
K1072.2591	svart	50	35	5,5	37	23	18,5	9	1	4,5	40	25	16	800	≤90 °C	559,22 SEK
K1072.25121	svart	50	35	5,5	40	26	21,5	12	1	6	40	25	16	800	≤90 °C	559,22 SEK
K1072.32121	svart	50	35	5,5	40	26	21,5	12	1	6	40	32	16	800	≤90 °C	559,22 SEK
K1072.32161	svart	50	35	5,5	44	30	25,5	16	1	8	40	32	16	800	≤90 °C	559,22 SEK

Skjutspännare
för fyrkant, orange vred

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg	L	D	D1	H	H1	H2	H3	H4	H5	P	W	S	Hållkraft N	Temperaturbeständighet	Pris
K1072.12122	orange	40	28	4,5	36	22	18,5	12	-	6	32	12	-	500	≤90 °C	519,83 SEK
K1072.16162	orange	40	28	4,5	40	26	22,5	16	-	8	32	16	-	500	≤90 °C	519,83 SEK
K1072.2592	orange	50	35	5,5	37	23	18,5	9	1	4,5	40	25	16	800	≤90 °C	559,22 SEK
K1072.25122	orange	50	35	5,5	40	26	21,5	12	1	6	40	25	16	800	≤90 °C	559,22 SEK
K1072.32122	orange	50	35	5,5	40	26	21,5	12	1	6	40	32	16	800	≤90 °C	559,22 SEK
K1072.32162	orange	50	35	5,5	44	30	25,5	16	1	8	40	32	16	800	≤90 °C	559,22 SEK
