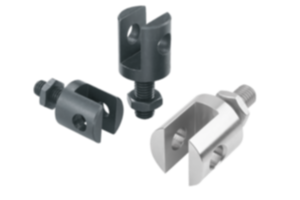

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Seghärdat stål 1.1191 eller rostfritt stål 1.4305.Utförande:Seghärdat stål, seghärdat och brunerat.
Blankt rostfritt stål.Anmärkning:Passande axelbultar, se K0007.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0397 Gaffelstycken med gängbultar i stål eller rostfritt stål

207 kB

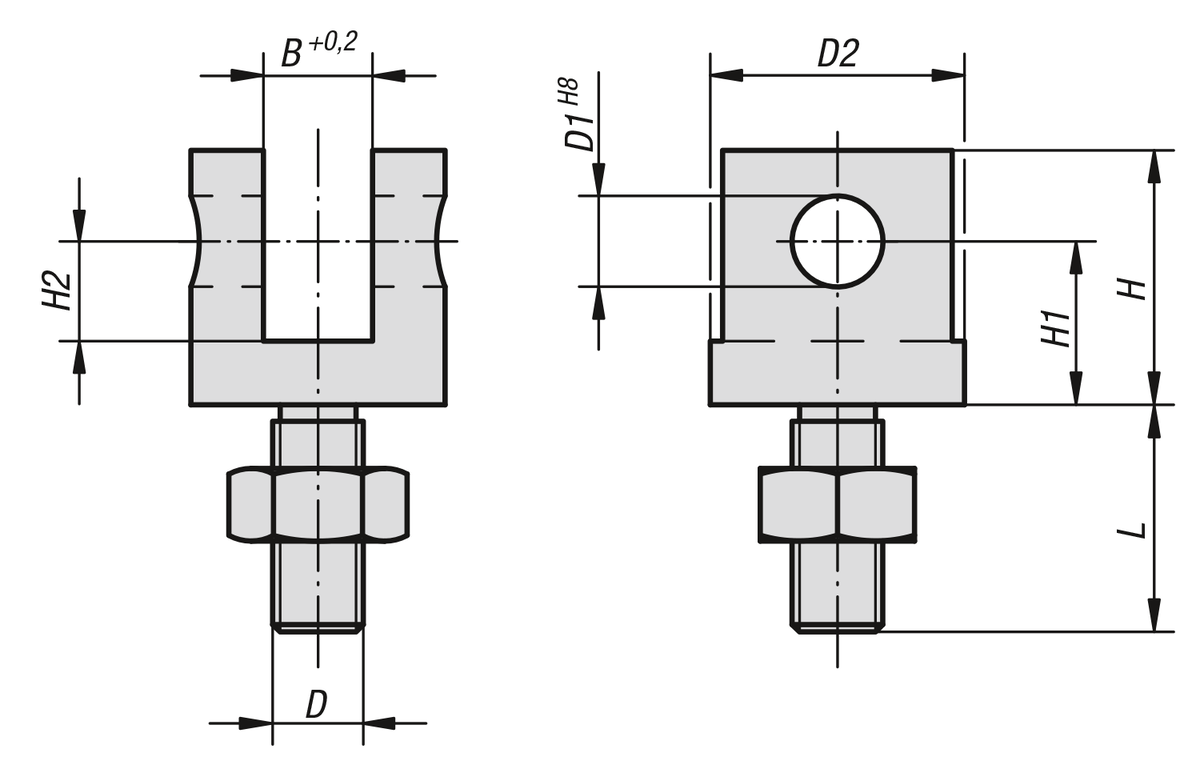

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	D	D1	D2	B	H	H1	H2	L	Pris
K0397.05	seghärdat stål	M5	5	12	6	16	10	7	14,5	186,96 SEK
K0397.06	seghärdat stål	M6	6	16	7	19	12	8	15	203,68 SEK
K0397.08	seghärdat stål	M8	8	20	9	23	15	10	20	231,47 SEK
K0397.10	seghärdat stål	M10	10	28	12	28	18	11	25	252,79 SEK
K0397.12	seghärdat stål	M12	12	30	14	34	21	13,5	30	271,18 SEK
K0397.14	seghärdat stål	M14	14	36	16	37	23	15	35	338,90 SEK
K0397.16	seghärdat stål	M16	16	40	17	42	26	17	40	473,50 SEK
K0397.20	seghärdat stål	M20	18	50	22	52	32	21	50	701,93 SEK
K0397.105	rostfritt stål	M5	5	12	6	16	10	7	14,5	227,60 SEK
K0397.106	rostfritt stål	M6	6	16	7	19	12	8	15	231,89 SEK
K0397.108	rostfritt stål	M8	8	20	9	23	15	10	20	272,54 SEK
K0397.110	rostfritt stål	M10	10	28	12	28	18	11	25	310,68 SEK
K0397.112	rostfritt stål	M12	12	30	14	34	21	13,5	30	360,94 SEK
K0397.114	rostfritt stål	M14	14	36	16	37	23	15	35	456,67 SEK
K0397.116	rostfritt stål	M16	16	40	17	42	26	17	40	852,09 SEK
K0397.120	rostfritt stål	M20	18	50	22	52	32	21	50	938,41 SEK
