Artikelbeskrivning/produktbilder

BeskrivningMaterial:Vinghandtag:
Greppdel av termoplast, svartgrå.
Gängbult av stål 5.8.
Grundkropp:
Höghållfast aluminium.Utförande:Ståldelar blåkromaterade.Aluminium anodiserat, nysilver.Anmärkning:Med universalförbindningsdelarna kan runda tvärsnitt (stavar, rör etc.) förlängas koaxialt eller parallellt. Genom en parallell placering av till exempel stavar kan en konstruktion även förstärkas eller göras styvare. Dessutom ger grundkroppens hålsystem möjlighet till rätvinkliga monteringar.Ritningsinformation:

1) Vinghandtag

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0135 Universalförbindningsstycken

221 kB

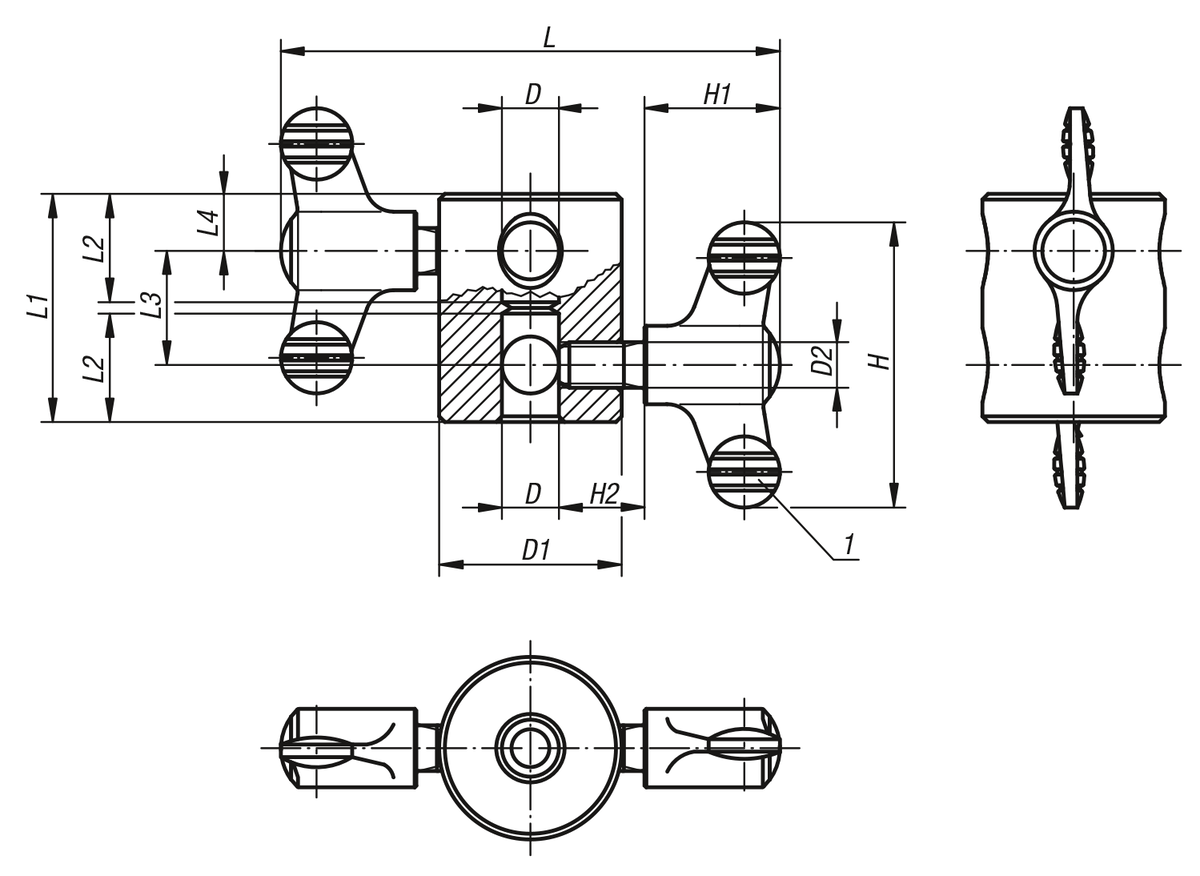

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	D2	H	H1	H2	L	L1	L2	L3	L4	Pris
K0135.01	8	28	M8	50	24	15	86	36	17	20	8	291,66 SEK
K0135.02	10	32	M8	50	24	15	88	40	19	20	10	305,01 SEK
K0135.03	12	36	M8	50	24	15	90	44	21	20	12	349,14 SEK
K0135.04	16	45	M10	75	35,6	20	127,2	56	27	24	16	445,03 SEK
