      - Excenterspännare i plast med inner- och yttergänga, tryckbricka i plast och stiftskruv i stål eller rostfritt stål

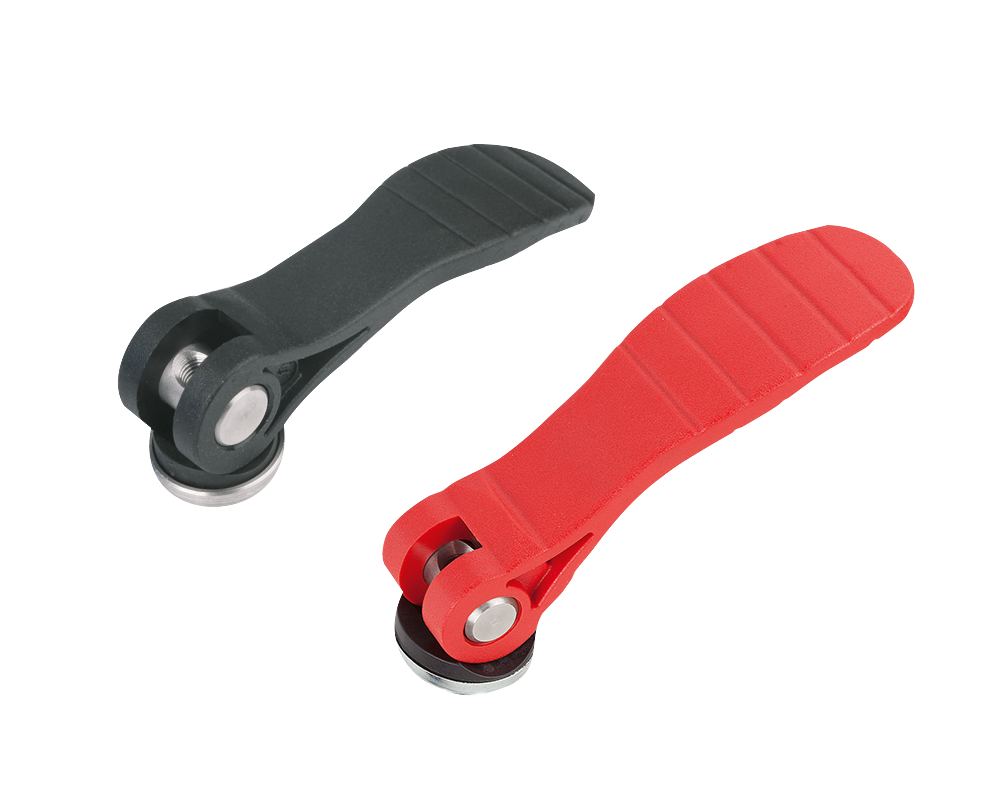

        Excenterspännare i plast med yttergänga, tryckbricka i plast och stiftskruv i stål eller rostfritt stål

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Gripspak och tryckbricka i glasfiberförstärkt plast PA 66 GF.
Axelbult i rostfritt stål 1.4305.
Stiftskruv och bricka i stål, hållfasthetsklass 5.8 eller rostfritt stål 1.4305.

Utförande:Gripspak svart eller trafikröd RAL 3020.
Tryckbricka svart.
Axelbult blank.
Stiftskruv och bricka blåkromaterade eller blankt rostfritt stål.Anmärkning:Plast har en tendens att krypa under belastning (retardation), vilket kan försämra spännkraften.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0646_AG Excenterspännare i plast med yttergänga, tryckbricka i plast och stiftskruv i stål eller rostfritt stål

182 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Material komponent	Färg grundkropp	D	D1	D2	B	B1	H	H1	A	A1	L	Slag S	Spännkraft F kN	Handkraft FH N	Pris
K0646.1521105X20	stål	svart	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	51,00 SEK
K0646.1521105X30	stål	svart	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	51,00 SEK
K0646.1521105X40	stål	svart	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	54,20 SEK
K0646.1521105X50	stål	svart	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	54,20 SEK
K0646.1521106X20	stål	svart	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	51,00 SEK
K0646.1521106X30	stål	svart	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	51,00 SEK
K0646.1521106X40	stål	svart	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	54,20 SEK
K0646.1521106X50	stål	svart	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	54,20 SEK
K0646.2521108X25	stål	svart	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	59,54 SEK
K0646.2521108X30	stål	svart	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	59,54 SEK
K0646.2521108X40	stål	svart	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	63,82 SEK
K0646.2521108X50	stål	svart	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	63,82 SEK
K0646.2521110X25	stål	svart	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	59,54 SEK
K0646.2521110X30	stål	svart	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	59,54 SEK
K0646.2521110X40	stål	svart	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	63,82 SEK
K0646.2521110X50	stål	svart	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	63,82 SEK
K0646.1531105X20	rostfritt stål	svart	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	76,34 SEK
K0646.1531105X30	rostfritt stål	svart	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	76,34 SEK
K0646.1531105X40	rostfritt stål	svart	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	81,59 SEK
K0646.1531105X50	rostfritt stål	svart	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	81,59 SEK
K0646.1531106X20	rostfritt stål	svart	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	76,34 SEK
K0646.1531106X30	rostfritt stål	svart	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	76,34 SEK
K0646.1531106X40	rostfritt stål	svart	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	81,59 SEK
K0646.1531106X50	rostfritt stål	svart	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	81,59 SEK
K0646.2531108X25	rostfritt stål	svart	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	89,36 SEK
K0646.2531108X30	rostfritt stål	svart	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	89,36 SEK
K0646.2531108X40	rostfritt stål	svart	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	95,57 SEK
K0646.2531108X50	rostfritt stål	svart	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	95,57 SEK
K0646.2531110X25	rostfritt stål	svart	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	89,36 SEK
K0646.2531110X30	rostfritt stål	svart	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	89,36 SEK
K0646.2531110X40	rostfritt stål	svart	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	95,57 SEK
K0646.2531110X50	rostfritt stål	svart	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	95,57 SEK
K0646.15218405X20	stål	trafikrött RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	51,00 SEK
K0646.15218405X30	stål	trafikrött RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	51,00 SEK
K0646.15218405X40	stål	trafikrött RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	54,20 SEK
K0646.15218405X50	stål	trafikrött RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	54,20 SEK
K0646.15218406X20	stål	trafikrött RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	51,00 SEK
K0646.15218406X30	stål	trafikrött RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	51,00 SEK
K0646.15218406X40	stål	trafikrött RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	54,20 SEK
K0646.15218406X50	stål	trafikrött RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	54,20 SEK
K0646.25218408X25	stål	trafikrött RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	59,54 SEK
K0646.25218408X30	stål	trafikrött RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	59,54 SEK
K0646.25218408X40	stål	trafikrött RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	63,82 SEK
K0646.25218408X50	stål	trafikrött RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	63,82 SEK
K0646.25218410X25	stål	trafikrött RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	59,54 SEK
K0646.25218410X30	stål	trafikrött RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	59,54 SEK
K0646.25218410X40	stål	trafikrött RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	63,82 SEK
K0646.25218410X50	stål	trafikrött RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	63,82 SEK
K0646.15318405X20	rostfritt stål	trafikrött RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	76,34 SEK
K0646.15318405X30	rostfritt stål	trafikrött RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	76,34 SEK
K0646.15318405X40	rostfritt stål	trafikrött RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	81,59 SEK
K0646.15318405X50	rostfritt stål	trafikrött RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	81,59 SEK
K0646.15318406X20	rostfritt stål	trafikrött RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	76,34 SEK
K0646.15318406X30	rostfritt stål	trafikrött RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	76,34 SEK
K0646.15318406X40	rostfritt stål	trafikrött RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	81,59 SEK
K0646.15318406X50	rostfritt stål	trafikrött RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	81,59 SEK
K0646.25318408X25	rostfritt stål	trafikrött RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	89,36 SEK
K0646.25318408X30	rostfritt stål	trafikrött RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	89,36 SEK
K0646.25318408X40	rostfritt stål	trafikrött RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	95,57 SEK
K0646.25318408X50	rostfritt stål	trafikrött RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	95,57 SEK
K0646.25318410X25	rostfritt stål	trafikrött RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	89,36 SEK
K0646.25318410X30	rostfritt stål	trafikrött RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	89,36 SEK
K0646.25318410X40	rostfritt stål	trafikrött RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	95,57 SEK
K0646.25318410X50	rostfritt stål	trafikrött RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	95,57 SEK
