Excenterspännare i rostfritt stål med inner- och yttergänga,...

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Låsspakar, spännspakar, excenterspännare
    - Excenterspännare

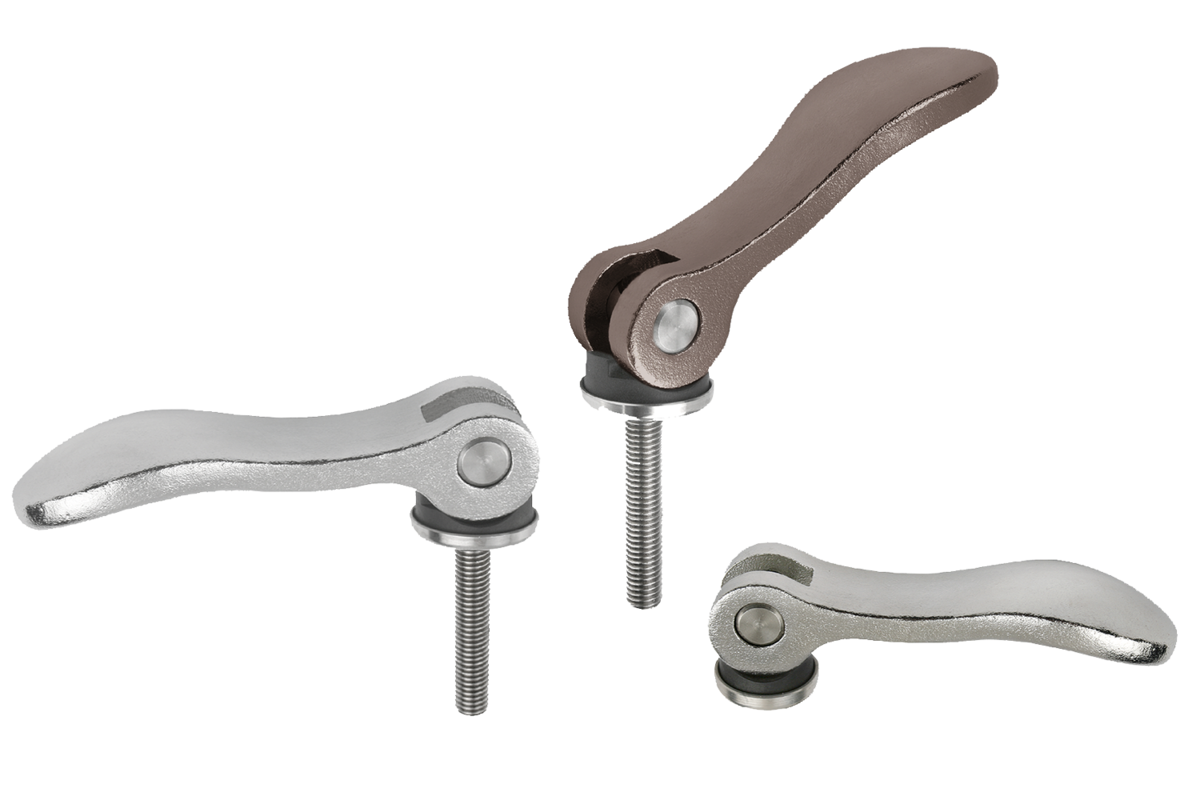

      - Excenterspännare i rostfritt stål med inner- och yttergänga, tryckbricka i plast och stiftskruv i rostfritt stål

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:

Gripspak rostfritt stål 1.4308.
Tryckbricka i glasfiberförstärkt plast PA 66 GF 35-X.
Axelbult, bricka och stiftskruv i rostfritt stål 1.4305.

Utförande:Elpolerad eller blästrad greppspak.
Tryckbricka svart.
Axelbult, bricka och stiftskruv blanka.Anmärkning:Plast har en tendens att krypa under belastning (retardation).Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0645 Excenterspännare i rostfritt stål med inner- och yttergänga, tryckbricka i plast och stiftskruv i rostfritt stål

165 kB

Ritningar (total översikt)

Excenterspännare i rostfritt stål med innergänga, tryckbricka i plast

Mer information

Ritningar

Excenterspännare i rostfritt stål med innergänga, tryckbricka i plast

Artikelval/-filter.

Beställningsnr.	Grundkroppens yta	D	D1	D2	B	B1	H	H1	A	A1	Slag S	Spännkraft F kN	Handkraft FH N	Pris
K0645.9512003	elpolerat	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	117,23 SEK
K0645.9512004	elpolerat	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	117,23 SEK
K0645.0512004	elpolerat	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	124,51 SEK
K0645.0512005	elpolerat	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	124,51 SEK
K0645.1512005	elpolerat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	146,85 SEK
K0645.1512006	elpolerat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	146,85 SEK
K0645.2512008	elpolerat	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	203,29 SEK
K0645.9512303	blästrat	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	105,58 SEK
K0645.9512304	blästrat	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	105,58 SEK
K0645.0512304	blästrat	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	112,18 SEK
K0645.0512305	blästrat	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	112,18 SEK
K0645.1512305	blästrat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	132,09 SEK
K0645.1512306	blästrat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	132,09 SEK
K0645.2512308	blästrat	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	183,09 SEK

Excenterspännare i rostfritt stål med yttergänga, tryckbricka i plast och stiftskruv i rostfritt stål

Mer information

Ritningar

Excenterspännare i rostfritt stål med yttergänga, tryckbricka i plast och stiftskruv i rostfritt stål

Artikelval/-filter.

Beställningsnr.	Grundkroppens yta	D	D1	D2	B	B1	H	H1	A	A1	L	Slag S	Spännkraft F kN	Handkraft FH N	Pris
K0645.9512003X10	elpolerat	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	121,21 SEK
K0645.9512003X15	elpolerat	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	121,21 SEK
K0645.9512003X30	elpolerat	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	121,21 SEK
K0645.9512004X10	elpolerat	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	121,21 SEK
K0645.9512004X15	elpolerat	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	121,21 SEK
K0645.9512004X30	elpolerat	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	121,21 SEK
K0645.0512004X15	elpolerat	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	128,89 SEK
K0645.0512004X20	elpolerat	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	128,89 SEK
K0645.0512004X30	elpolerat	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	128,89 SEK
K0645.0512005X20	elpolerat	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	128,89 SEK
K0645.0512005X30	elpolerat	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	128,89 SEK
K0645.0512005X40	elpolerat	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	133,75 SEK
K0645.0512005X50	elpolerat	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	133,75 SEK
K0645.1512005X20	elpolerat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	151,52 SEK
K0645.1512005X30	elpolerat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	151,52 SEK
K0645.1512005X40	elpolerat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	157,25 SEK
K0645.1512005X50	elpolerat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	157,25 SEK
K0645.1512006X20	elpolerat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	151,52 SEK
K0645.1512006X30	elpolerat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	151,52 SEK
K0645.1512006X40	elpolerat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	157,25 SEK
K0645.1512006X50	elpolerat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	157,25 SEK
K0645.2512008X25	elpolerat	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	206,20 SEK
K0645.2512008X30	elpolerat	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	206,20 SEK
K0645.2512008X40	elpolerat	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	212,42 SEK
K0645.2512008X50	elpolerat	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	212,42 SEK
K0645.2512010X25	elpolerat	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	206,20 SEK
K0645.2512010X30	elpolerat	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	206,20 SEK
K0645.2512010X40	elpolerat	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	212,42 SEK
K0645.2512010X50	elpolerat	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	212,42 SEK
K0645.9512303X10	blästrat	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	109,08 SEK
K0645.9512303X15	blästrat	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	109,08 SEK
K0645.9512303X30	blästrat	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	109,08 SEK
K0645.9512304X10	blästrat	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	109,08 SEK
K0645.9512304X15	blästrat	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	109,08 SEK
K0645.9512304X30	blästrat	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	109,08 SEK
K0645.0512304X15	blästrat	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	115,77 SEK
K0645.0512304X20	blästrat	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	115,77 SEK
K0645.0512304X30	blästrat	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	115,77 SEK
K0645.0512305X20	blästrat	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	115,77 SEK
K0645.0512305X30	blästrat	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	115,77 SEK
K0645.0512305X40	blästrat	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	120,34 SEK
K0645.0512305X50	blästrat	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	120,34 SEK
K0645.1512305X20	blästrat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	136,36 SEK
K0645.1512305X30	blästrat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	136,36 SEK
K0645.1512305X40	blästrat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	141,52 SEK
K0645.1512305X50	blästrat	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	141,52 SEK
K0645.1512306X20	blästrat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	136,36 SEK
K0645.1512306X30	blästrat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	136,36 SEK
K0645.1512306X40	blästrat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	141,52 SEK
K0645.1512306X50	blästrat	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	141,52 SEK
K0645.2512308X25	blästrat	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	185,42 SEK
K0645.2512308X30	blästrat	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	185,42 SEK
K0645.2512308X40	blästrat	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	191,24 SEK
K0645.2512308X50	blästrat	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	191,24 SEK
K0645.2512310X25	blästrat	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	185,42 SEK
K0645.2512310X30	blästrat	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	185,42 SEK
K0645.2512310X40	blästrat	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	191,24 SEK
K0645.2512310X50	blästrat	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	191,24 SEK
