Vinkelsatser, Typ I

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rörförbindningselement, profilförbindningar
    - Vinkelsatser, Typ I

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Vinkel i zinkgods.
Skruvar och spårmuttrar i stål.
Täcklock i glasfiberförstärkt polyamid.Utförande:Vinkel lackerad i aluminiumfärg.
Skruvar och spårmuttrar förzinkade.
Täcklock i svart.Anmärkning:Lämpliga för att göra profilkonstruktioner styvare och för hopmontering av profiler kraftupptagande utan någon bearbetning. Kan även användas som fästelement (t.ex. konsol) för valfria komponenter.
Vinklarna har centreringsklackar för en exakt och vridsäker montering. Centreringsklackarna kan vid behov tas bort via ett börbrottställe, t.ex. för montering av plattor. Den öppna sidan kan förslutas med täcklock.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1045 Vinkelsatser, Typ I

406 kB

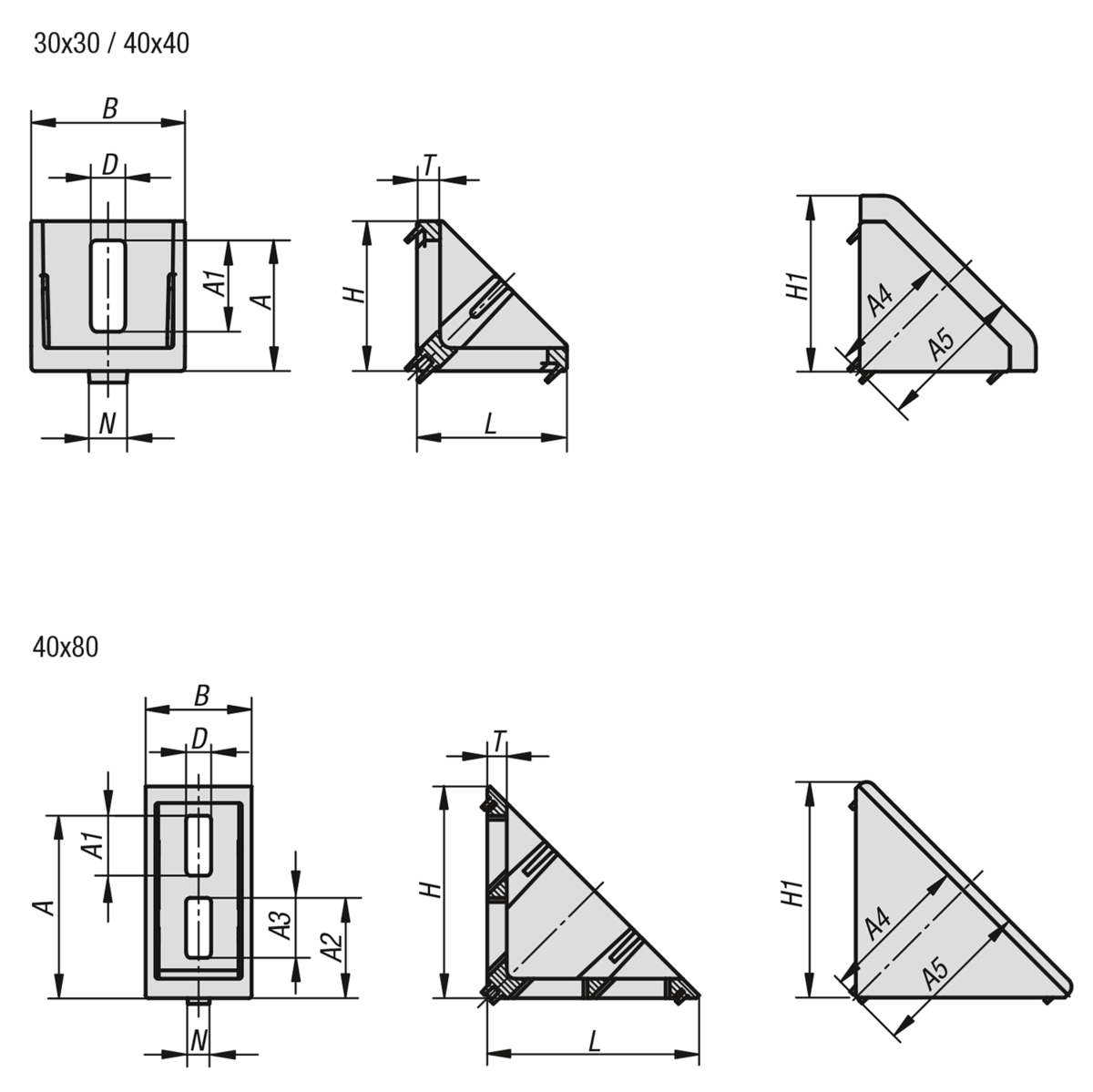

Ritningar

Artikelval/-filter.

Beställningsnr.	Typ	Spårbredd	Utförande	A	A1	A2	A3	A4	A5	B	D	H	H1	L	N	T	Pris
K1045.063030	I	6	30 x 30	22,5	11	-	-	23	27	28	6,5	28	32	28	6	4	44,84 SEK
K1045.084040	I	8	40 x 40	34	24	-	-	32,5	39	40	9	39	46	39	8	6	62,18 SEK
K1045.088080	I	8	40 x 80	65,5	21,5	36	21,5	54,5	58,5	38	9	76	78	76	8	7	98,02 SEK
