BeskrivningMaterial:

Klämvinkel zinkgods.
Gripspak av zinkgods enligt DIN EN 12844.
Ståldelar rostfritt stål 1.4305.

Utförande:Klämvinkel lackerad med aluminiumfärg.
Gripspak med plastbeläggning. Blankt rostfritt stål.
Anmärkning:Klämvinklarna är lämpliga för hopmontering av två profiler av samma modell, vars sidoytor är i kontakt med varandra och som korsar varandra i valfri vinkel.

När skruven lossas frigörs de båda klämställena så att delen kan vridas och förskjutas fritt utmed spåren.

Klämvinklarna används oftast parvis eller i kombination med en vridvinkel.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1049 Klämvinkel, Typ I 296 kB

Ritningar (total översikt)

Klämvinkel, Typ I

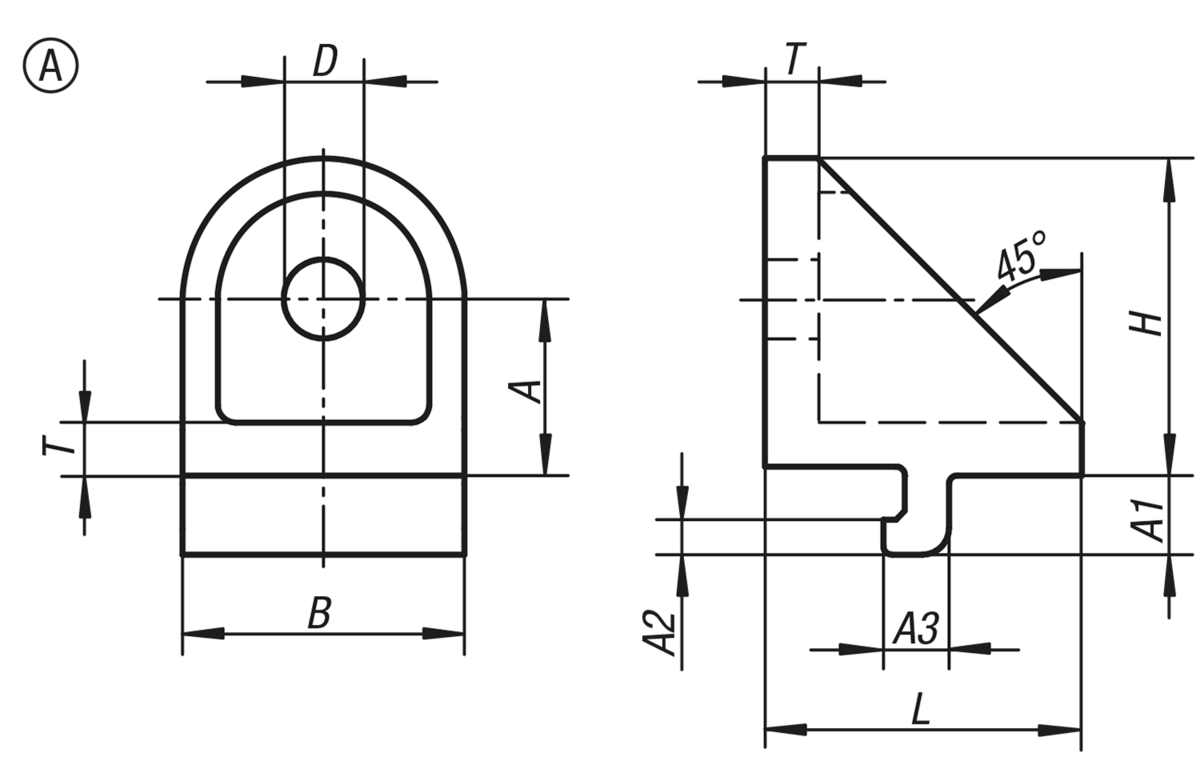

Klämvinkel Form A

Mer information

Ritningar

Klämvinkel Form A

Artikelval/-filter.

Beställningsnr.TypSpårbreddFormAA1A2A3BD

HLTCADTillb.PrisBeställ
K1049.06I6A156,335,724727275 57,90 SEK
K1049.08I8A20947,532936366 61,35 SEK

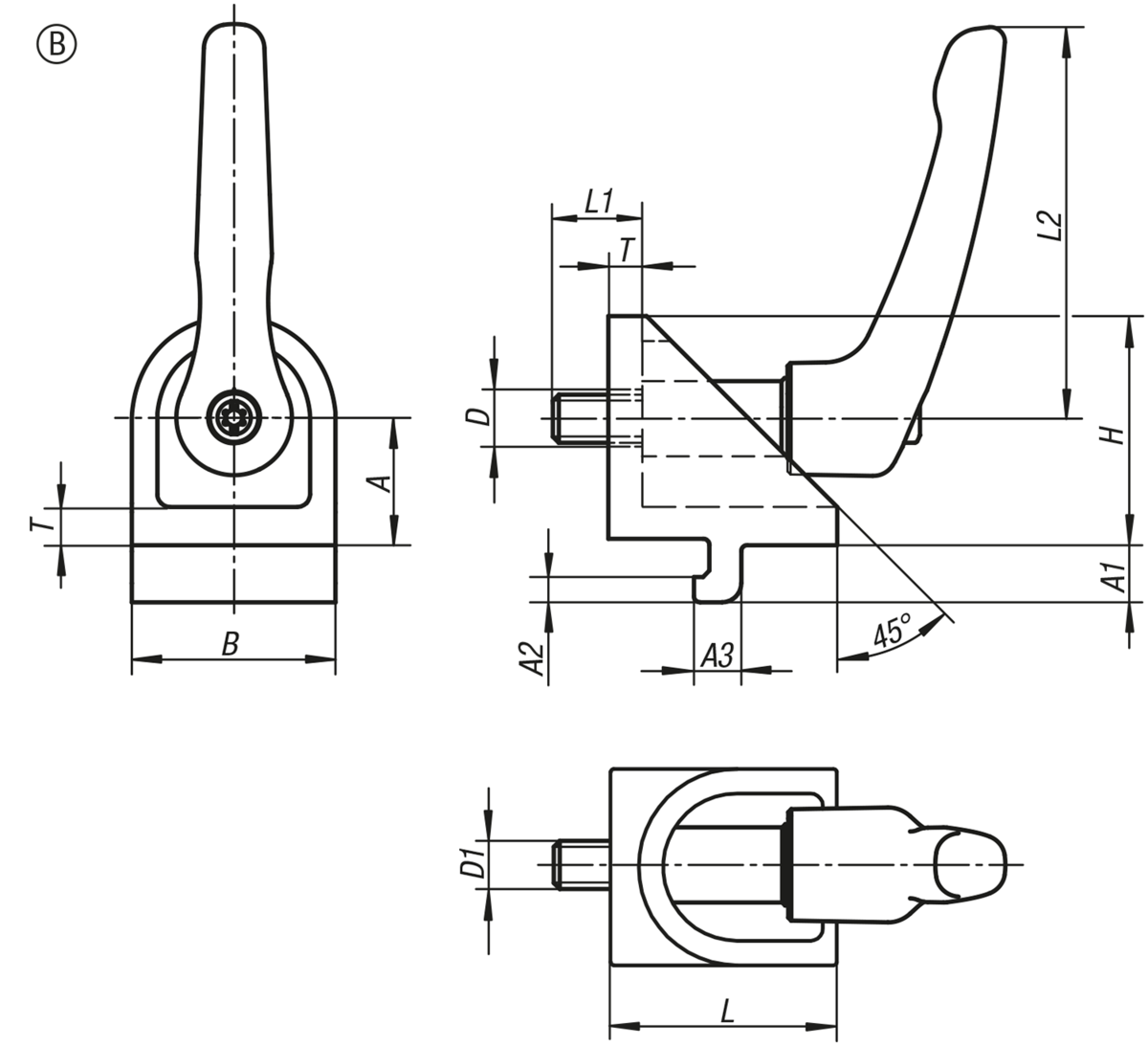

Klämvinkel Form B med låsspak

Mer information

Ritningar

Klämvinkel Form B med låsspak

Artikelval/-filter.

Beställningsnr.TypSpårbreddFormUtförande 1AA1A2A3BD

D1HH1H2LL1L2TCADTillb.PrisBeställ
K1049.0606I6Bmed låsspak156,335,7247M627--2713405 96,86 SEK
K1049.0808I8Bmed låsspak20947,5329M836--3618656 114,41 SEK

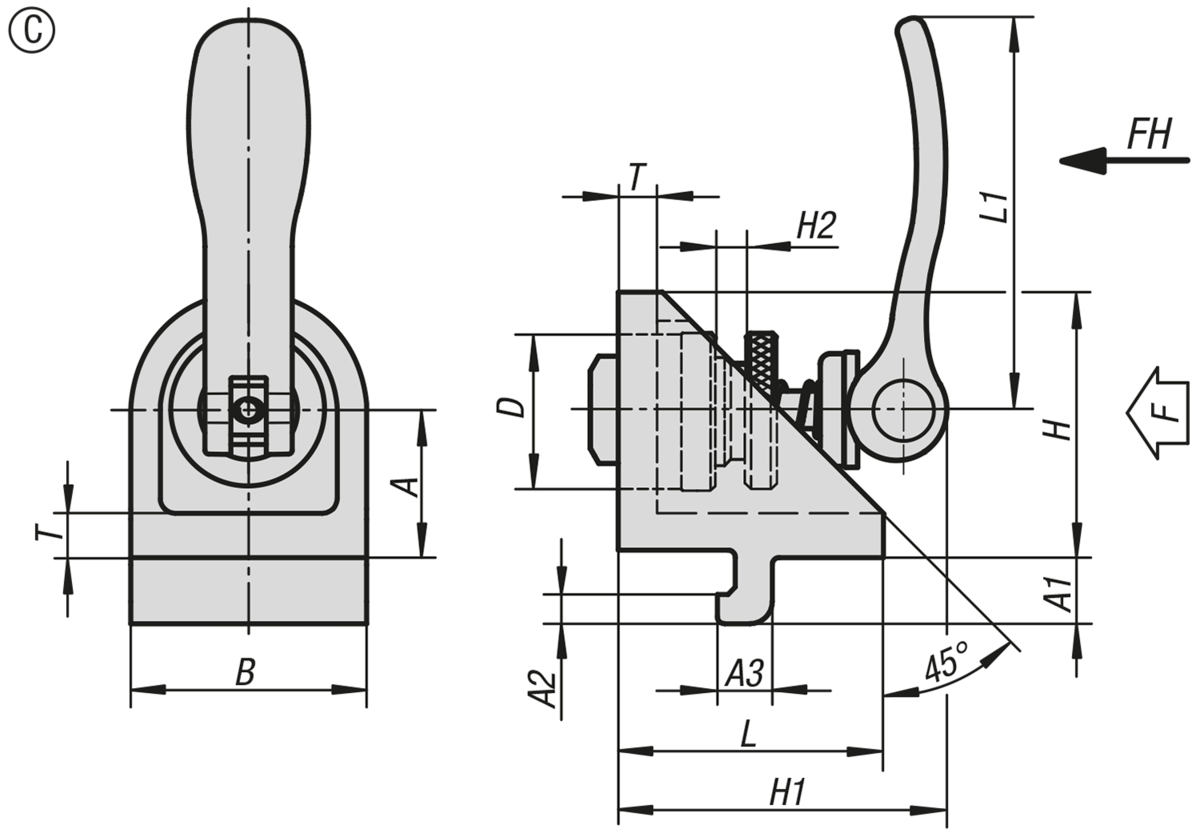

Klämvinkel Form C, med excenter-spännmodul

Mer information

Ritningar

Klämvinkel Form C, med excenter-spännmodul

Artikelval/-filter.

Beställningsnr.

TypSpårbreddFormUtförande 1AA1A2A3BDHH1H2LL1TSpännkraft
F
kN
Handkraft
FH
N
CADTillb.PrisBeställ
K1049.0615I6Cmed excentrisk spännmodul156,335,72415273462736,25290 445,35 SEK
K1049.0820I8Cmed excentrisk spännmodul20947,53220364483652,363100 510,26 SEK
