K0384

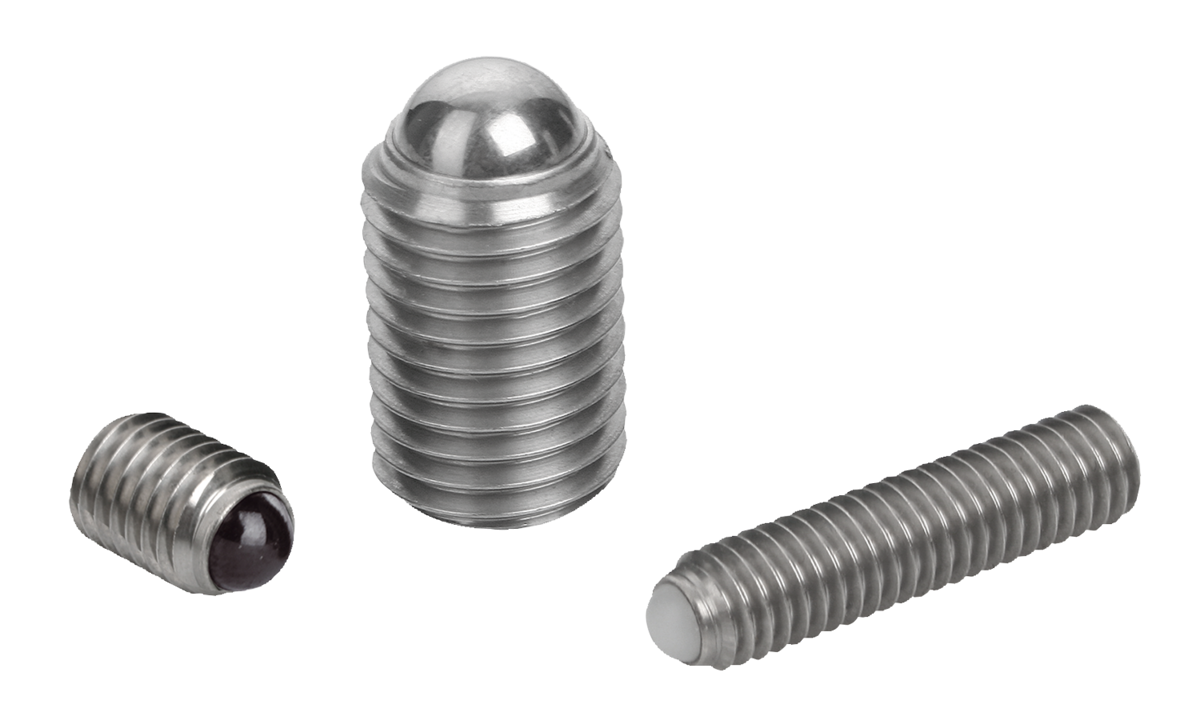

Kultryckskruvar utan huvud, rostfritt stål med hel kula

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Stödelement, positioneringselement, fästelement
    - Pendelstöd, tryckskruvar
      - Kultryckskruvar utan huvud, rostfritt stål med hel kula

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Skruv rostfritt stål.
Kula rostfritt stål, POM eller keramik Si₃N₄.

Utförande:Rostfritt stål, blankt.Anmärkning:

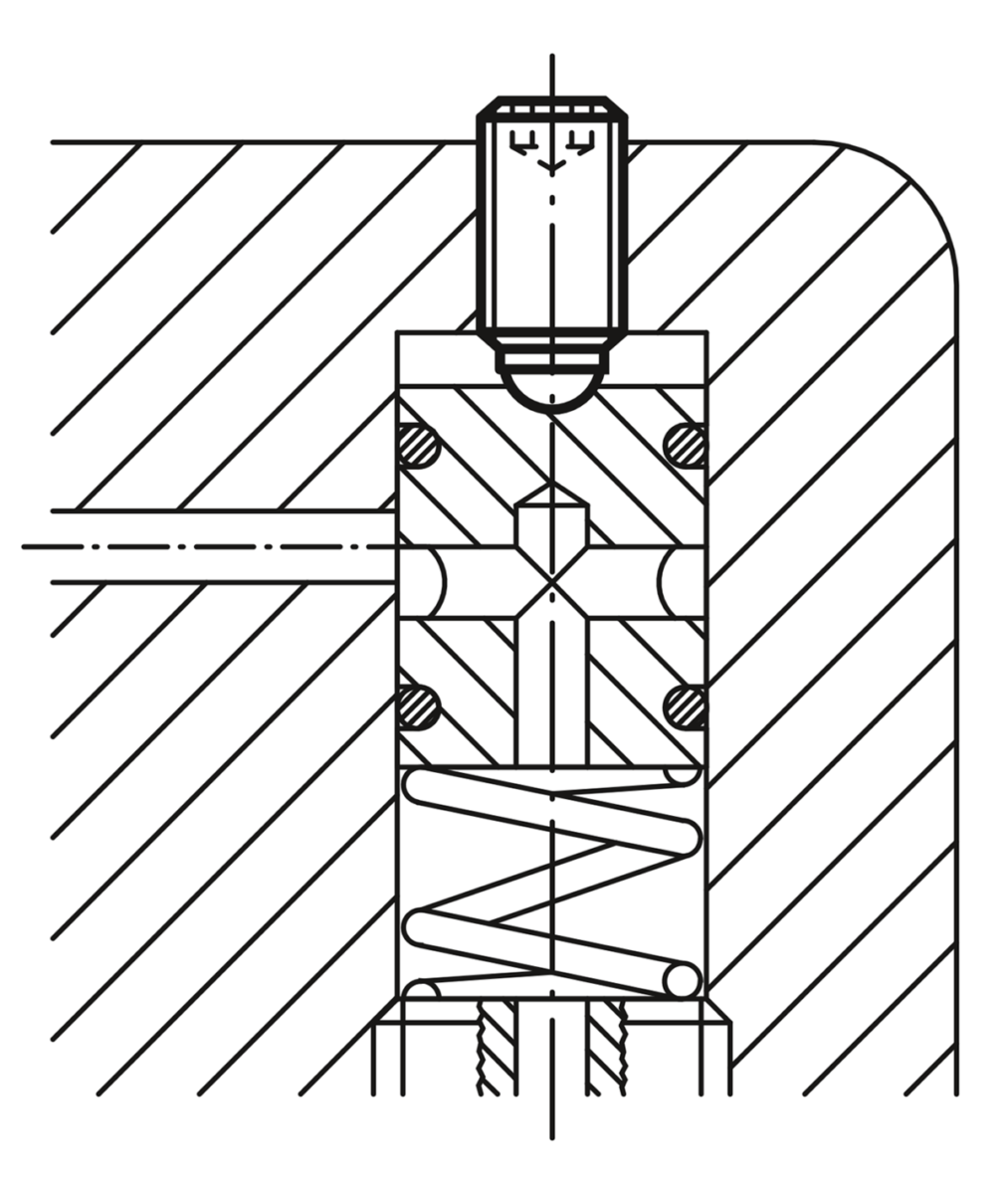

Kultryckskruvar utan huvud med hel kula används när en ren, polerad tryckyta krävs. Längre utföranden har konstruerats speciellt för att användas som “limstift”. De kan användas som kostnadseffektiva, mekaniska förbindingselement med yttergänga i små till medelstora serier. Kiselnitrid (Si₃N₄) utmärker sig genom en kombination av utomordentliga materialegenskaper, bland annat hög seghet och hållfasthet, utmärkt slitagetålighet och god kemisk beständighet.

Ritningsinformation:

Form A: kula i rostfritt stål
Form D: kula i POM
Form E: kula i keramik

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0384 Kultryckskruvar utan huvud, rostfritt stål med hel kula

235 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	L	Kul-Ø	SW	Belastningsförmåga max. kN (endast vid statisk belastning)	Pris
K0384.10410	A	M4	10	2,5	2	3,5	27,23 SEK
K0384.10412	A	M4	12	2,5	2	3,5	27,98 SEK
K0384.10416	A	M4	16	2,5	2	3,5	27,98 SEK
K0384.1046	A	M4	6	2,5	2	3,5	27,23 SEK
K0384.1048	A	M4	8	2,5	2	3,5	27,23 SEK
K0384.10510	A	M5	10	3	2,5	4,5	25,18 SEK
K0384.10512	A	M5	12	3	2,5	4,5	25,18 SEK
K0384.10516	A	M5	16	3	2,5	4,5	25,61 SEK
K0384.10520	A	M5	20	3	2,5	4,5	25,61 SEK
K0384.10525	A	M5	25	3	2,5	4,5	26,48 SEK
K0384.1058	A	M5	8	3	2,5	4,5	25,18 SEK
K0384.10610	A	M6	10,8	4	3	9	27,23 SEK
K0384.10612	A	M6	12,8	4	3	9	27,23 SEK
K0384.10616	A	M6	16,8	4	3	9	27,23 SEK
K0384.10620	A	M6	20,8	4	3	9	27,23 SEK
K0384.10625	A	M6	25,8	4	3	9	27,98 SEK
K0384.10650	A	M6	50,8	4	3	9	42,95 SEK
K0384.10660	A	M6	60,8	4	3	9	44,88 SEK
K0384.10680	A	M6	80,8	4	3	9	48,65 SEK
K0384.10810	A	M8	11,2	5,5	4	10	30,25 SEK
K0384.10812	A	M8	13,2	5,5	4	10	30,78 SEK
K0384.10816	A	M8	17,2	5,5	4	15	30,78 SEK
K0384.10820	A	M8	21,2	5,5	4	15	31,32 SEK
K0384.10825	A	M8	26,2	5,5	4	15	31,32 SEK
K0384.10830	A	M8	31,2	5,5	4	15	31,64 SEK
K0384.10850	A	M8	51,2	5,5	4	15	56,94 SEK
K0384.10860	A	M8	61,2	5,5	4	15	62,97 SEK
K0384.10880	A	M8	81,2	5,5	4	15	69,31 SEK
K0384.11012	A	M10	13,7	7	5	20	34,77 SEK
K0384.11016	A	M10	17,7	7	5	20	35,52 SEK
K0384.11020	A	M10	21,7	7	5	20	35,95 SEK
K0384.11025	A	M10	26,7	7	5	20	36,92 SEK
K0384.11035	A	M10	36,7	7	5	20	38,00 SEK
K0384.11216	A	M12	18	8,5	6	30	42,73 SEK
K0384.11220	A	M12	22	8,5	6	30	43,70 SEK
K0384.11225	A	M12	27	8,5	6	30	44,88 SEK
K0384.11230	A	M12	32	8,5	6	30	45,96 SEK
K0384.11232	A	M12	34	8,5	6	30	47,79 SEK
K0384.11240	A	M12	42	8,5	6	30	49,08 SEK
K0384.11620	A	M16	23,3	12	8	60	76,31 SEK
K0384.11625	A	M16	28,3	12	8	60	79,97 SEK
K0384.11635	A	M16	38,3	12	8	60	84,28 SEK
K0384.11650	A	M16	53,3	12	8	60	93,53 SEK
K0384.30410	D	M4	10	2,5	2	0,3	29,06 SEK
K0384.30412	D	M4	12	2,5	2	0,3	29,06 SEK
K0384.30416	D	M4	16	2,5	2	0,3	29,60 SEK
K0384.3046	D	M4	6	2,5	2	0,3	29,06 SEK
K0384.3048	D	M4	8	2,5	2	0,3	29,06 SEK
K0384.30510	D	M5	10	3	2,5	0,5	26,48 SEK
K0384.30512	D	M5	12	3	2,5	0,5	26,48 SEK
K0384.30516	D	M5	16	3	2,5	0,5	27,02 SEK
K0384.30520	D	M5	20	3	2,5	0,5	27,02 SEK
K0384.30525	D	M5	25	3	2,5	0,5	27,02 SEK
K0384.3058	D	M5	8	3	2,5	0,5	26,48 SEK
K0384.30610	D	M6	10,8	4	3	0,9	28,96 SEK
K0384.30612	D	M6	12,8	4	3	0,9	29,06 SEK
K0384.30616	D	M6	16,8	4	3	0,9	29,06 SEK
K0384.30620	D	M6	20,8	4	3	0,9	29,06 SEK
K0384.30625	D	M6	25,8	4	3	0,9	29,60 SEK
K0384.30810	D	M8	11,2	5,5	4	1,5	31,86 SEK
K0384.30812	D	M8	13,2	5,5	4	1,5	32,29 SEK
K0384.30816	D	M8	17,2	5,5	4	1,5	32,29 SEK
K0384.30820	D	M8	21,2	5,5	4	1,5	32,72 SEK
K0384.30825	D	M8	26,2	5,5	4	1,5	32,72 SEK
K0384.30830	D	M8	31,2	5,5	4	1,5	33,26 SEK
K0384.80512	E	M5	12	3	2,5	4,5	29,82 SEK
K0384.80520	E	M5	20	3	2,5	4,5	30,89 SEK
K0384.8058	E	M5	8	3	2,5	4,5	29,82 SEK
K0384.80610	E	M6	10,8	4	3	9	32,93 SEK
K0384.80616	E	M6	16,8	4	3	9	33,36 SEK
K0384.80620	E	M6	20,8	4	3	9	33,36 SEK
K0384.80625	E	M6	25,8	4	3	9	34,77 SEK
K0384.80810	E	M8	11,2	5,5	4	10	41,11 SEK
K0384.80812	E	M8	13,2	5,5	4	10	42,52 SEK
K0384.80820	E	M8	21,2	5,5	4	15	43,91 SEK
K0384.80825	E	M8	26,2	5,5	4	15	43,91 SEK
K0384.80830	E	M8	31,2	5,5	4	15	44,99 SEK
K0384.81012	E	M10	13,7	7	5	20	48,97 SEK
K0384.81016	E	M10	17,7	7	5	20	51,88 SEK
K0384.81020	E	M10	21,7	7	5	20	54,89 SEK
K0384.81025	E	M10	26,7	7	5	20	56,72 SEK
K0384.81035	E	M10	36,7	7	5	20	58,98 SEK
K0384.81216	E	M12	18	8,5	6	30	80,40 SEK
K0384.81220	E	M12	22	8,5	6	30	83,52 SEK
K0384.81230	E	M12	32	8,5	6	30	87,93 SEK
K0384.81240	E	M12	42	8,5	6	30	94,39 SEK
