Varugrupper

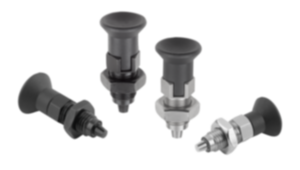

Premium – Inställningsbultar i stål eller rostfritt stål med knopp i plast och koniskt låsstift
K0736

Premium – Inställningsbultar i stål eller rostfritt stål med...

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:Stålutförande:
Låsstift härdat: Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift härdat: Gängad hylsa 1.4305. Låsstift 1.4034.

Svampformad knopp i svartgrå termoplast.
Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Låsstift härdat, slipat och brunerat.

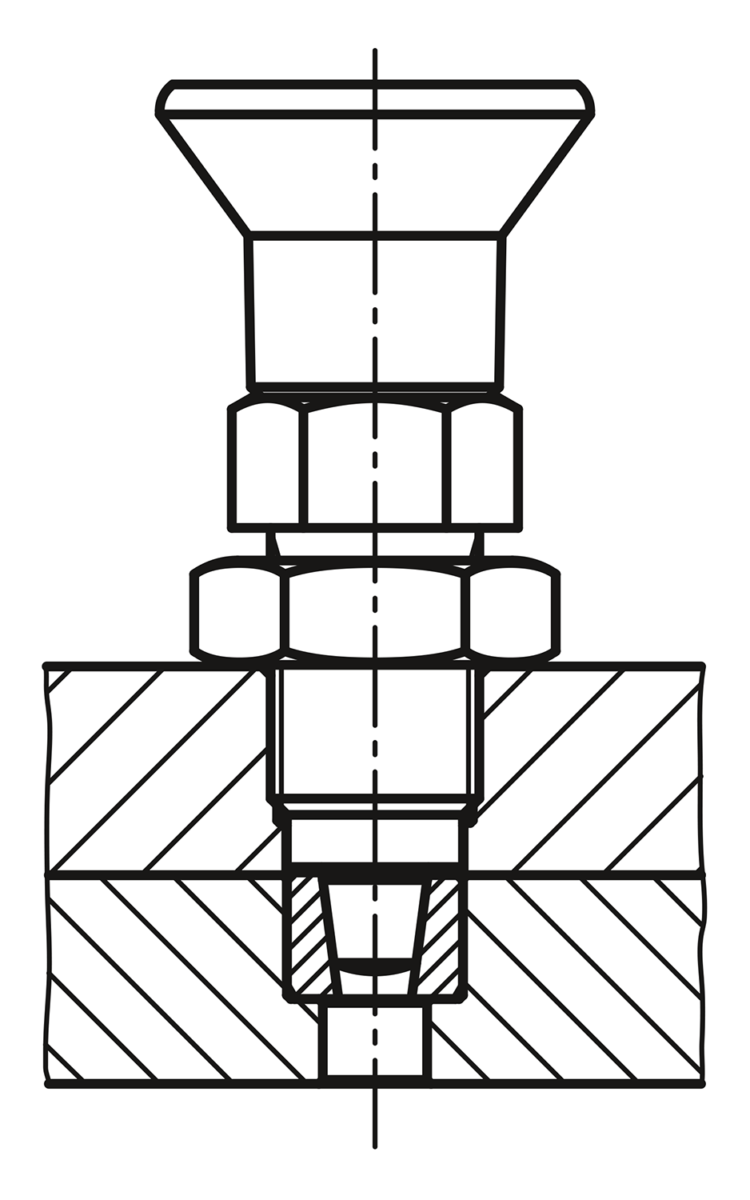

Anmärkning:PremiumInställningsbultarna utmärker sig genom högre tillverkningskrav på inställningsbulten och den gängade hylsan. Dessutom har den gängade hylsan en centrering som kan användas för att öka positioneringsnoggrannheten. Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Vid höga tvärkrafter ska centreringsansatsen användas.Montage:Om centreringen för den gängade hylsan används, bör man göra hålet i fästdelen innan gängan skärs.
De koniska anliggningsytorna anpassas via de gängade hylsan och låsmuttern.
På begäran:Specialutföranden och distansringar.Tillbehör:Passande bussning konisk K0736.Ritningsinformation:
Form B: utan spärr, med låsmutter
Form D: med spärr, med låsmutter
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0736 Premium – Inställningsbultar i stål eller rostfritt stål med knopp i plast och koniskt låsstift 226 kB

Ritningar (total översikt)

Premium – Inställningsbultar i stål eller rostfritt stål med knopp i plast och koniskt låsstift

Premium – Inställningsbultar i stål eller rostfritt stål med svampformad knopp i plast, koniskt låsstift och låsmutter

Mer information

Ritningar

Premium – Inställningsbultar i stål eller rostfritt stål med svampformad knopp i plast, koniskt låsstift och låsmutter

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
DD1D2D3D4D5LL1L2L3L4H2Slag
S
SW1SW2Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0736.52105Bstål5M10x121866 -0,01/-0,0243,5177153451317512  150,58 SEK
K0736.52206Bstål6M12x1,525108,58,5 -0,01/-0,0351,7208173561419614  167,30 SEK
K0736.52308Bstål8M16x1,53313,51111 -0,01/-0,036826102347819241535  222,68 SEK
K0736.52410Bstål10M20x1,533171111 -0,01/-0,0374281225491022301534  291,56 SEK
K0736.502105Brostfritt stål5M10x121866 -0,01/-0,0243,5177153451317512  225,91 SEK
K0736.502206Brostfritt stål6M12x1,525108,58,5 -0,01/-0,0351,7208173561419614  250,99 SEK
K0736.502308Brostfritt stål8M16x1,53313,51111 -0,01/-0,036826102347819241535  322,81 SEK
K0736.502410Brostfritt stål10M20x1,533171111 -0,01/-0,0374281225491022301534  422,85 SEK

Premium – Inställningsbultar i stål eller rostfritt stål med knopp i plast, koniskt låsstift, låsspår och låsmutter

Mer information

Ritningar

Premium – Inställningsbultar i stål eller rostfritt stål med knopp i plast, koniskt låsstift, låsspår och låsmutter

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
DD1D2D3D4D5LL1L2L3L4H2Slag
S
SW1SW2Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0736.54105Dstål5M10x121866 -0,01/-0,0243,5177153451317512 166,25 SEK
K0736.54206Dstål6M12x1,525108,58,5 -0,01/-0,0351,7208173561419614 183,07 SEK
K0736.54308Dstål8M16x1,53313,51111 -0,01/-0,036826102347819241535 238,36 SEK
K0736.54410Dstål10M20x1,533171111 -0,01/-0,0374281225491022301534 307,33 SEK
K0736.504105Drostfritt stål5M10x121866 -0,01/-0,0243,5177153451317512 241,59 SEK
K0736.504206Drostfritt stål6M12x1,525108,58,5 -0,01/-0,0351,7208173561419614 266,67 SEK
K0736.504308Drostfritt stål8M16x1,53313,51111 -0,01/-0,036826102347819241535 338,58 SEK
K0736.504410Drostfritt stål10M20x1,533171111 -0,01/-0,0374281225491022301534 438,62 SEK
