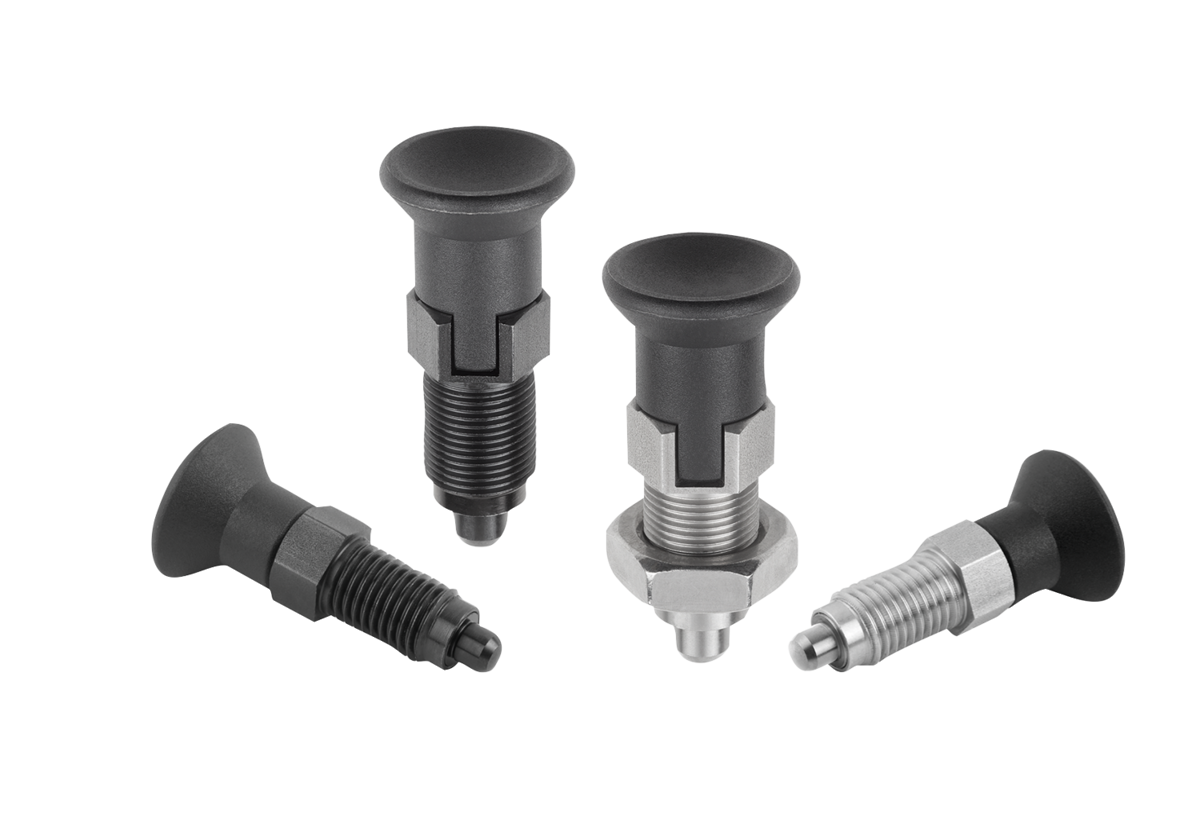

K0736Premiuminställningsbultar med cylindriskt låsstift |
Tillbaka |
|
|
BeskrivningMaterial:Stålutförande:
Låsstift härdat: Hållfasthetsklass 5.8.
Utförande i rostfritt stål:
Låsstift härdat: Gängad hylsa 1.4305. Låsstift 1.4034.
Svampformad knopp i svartgrå termoplast.Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål:
Låsstift härdat, slipat och brunerat.Anmärkning:Premiuminställningsbultarna utmärker sig genom högre tillverkningskrav på inställningsbulten och den gängade hylsan. Dessutom har den gängade hylsan en centrering som kan användas för att öka positioneringsnoggrannheten. Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Vid höga tvärkrafter ska centreringsansatsen användas.Montage:Om centreringen för den gängade hylsan används, bör man göra hålet i fästdelen innan gängan skärs.På begäran:Specialutföranden och distansringar.Tillbehör:Passande bussning cylindrisk K0736..

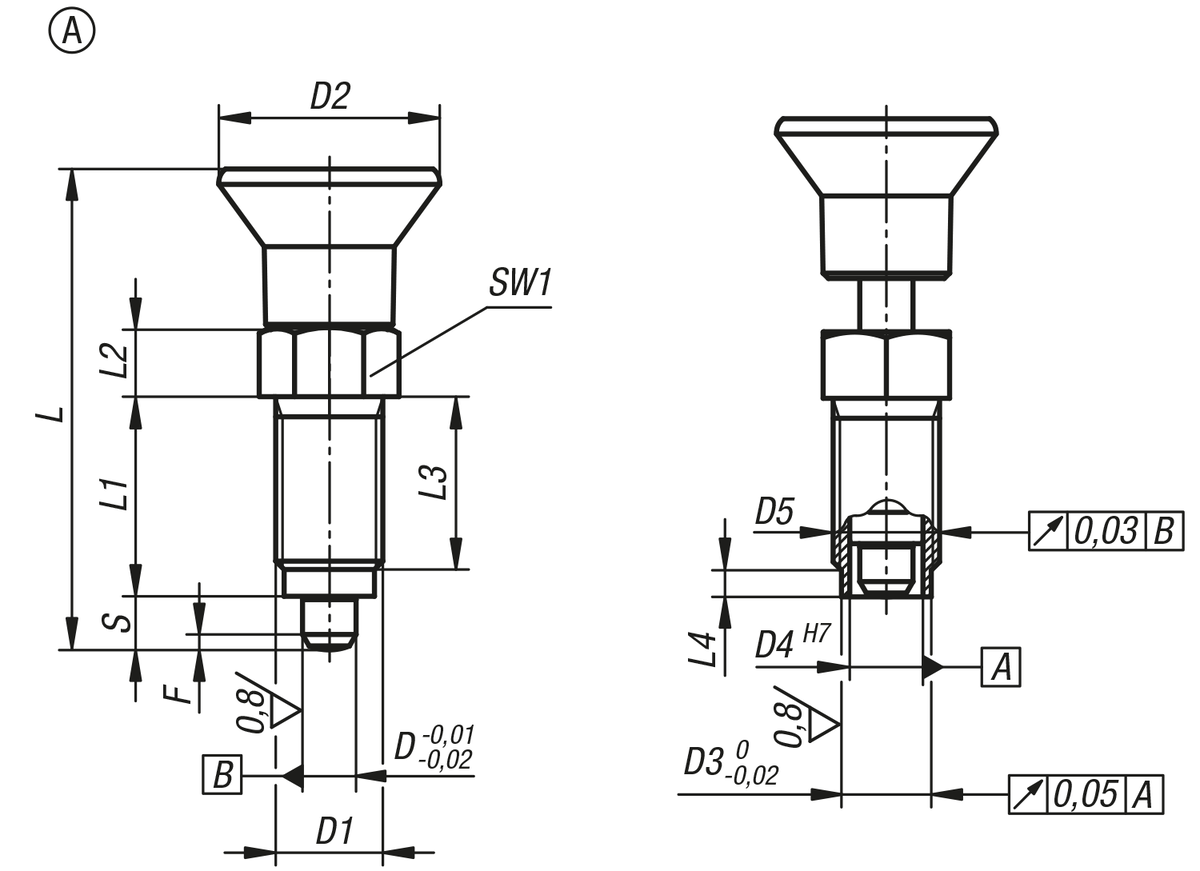

Låsmutter K0700….Ritningsinformation:Form A: utan spärr, utan låsmutter

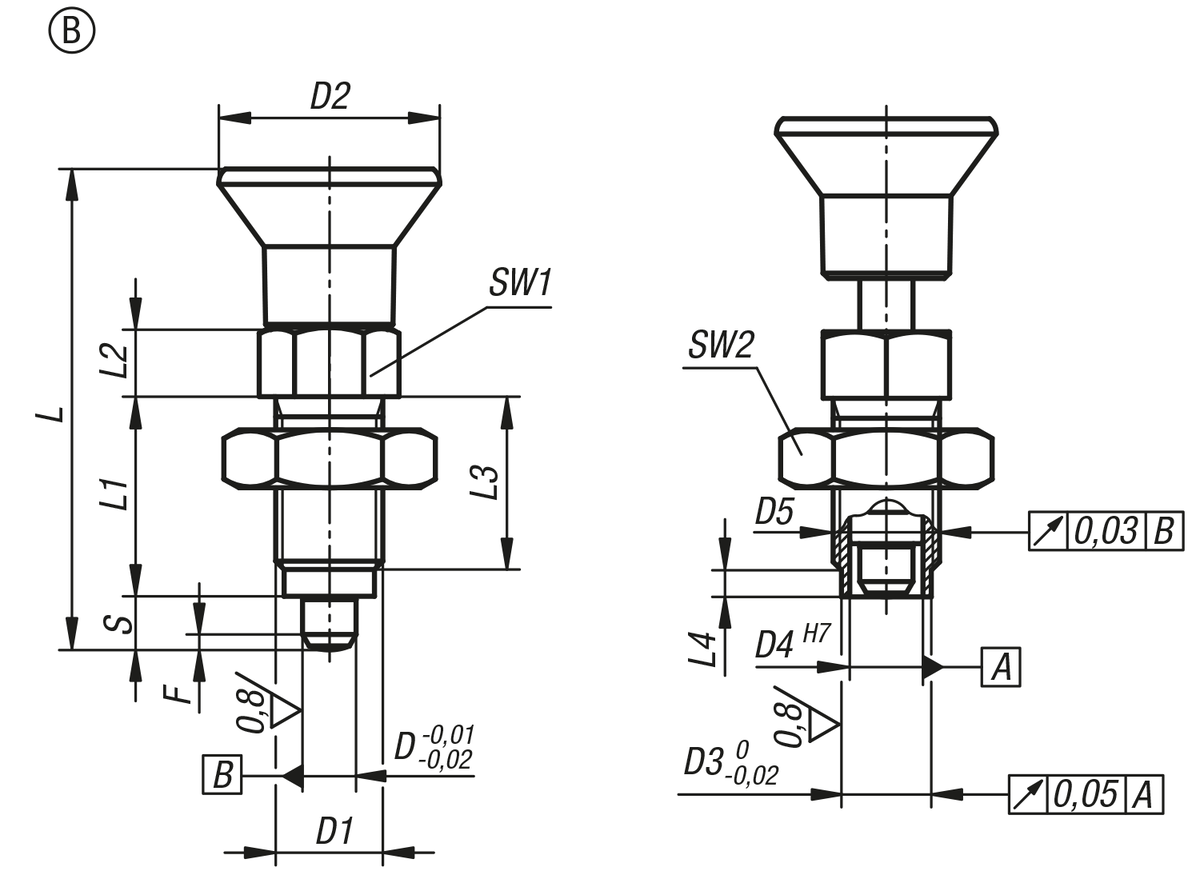

Form B: utan spärr, med låsmutter
Form C: med spärr, utan låsmutter

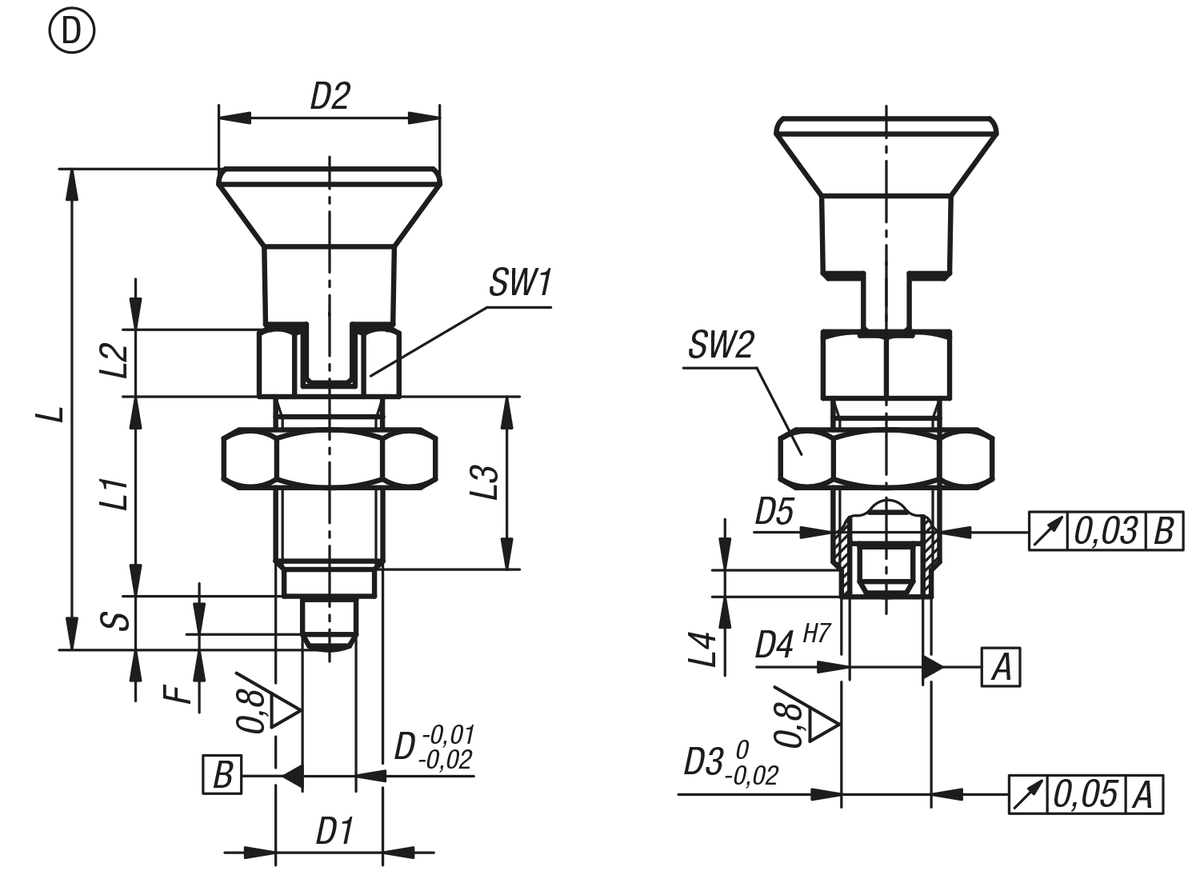

Form D: med spärr, med låsmutter NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
| Beställningsnr. | Form | Material
grundkropp | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Slag
S | SW1 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0736.41105 | A | stål | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 |  |  | 146,11 SEK | | | K0736.41206 | A | stål | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 162,26 SEK | | | K0736.41308 | A | stål | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 208,91 SEK | | | K0736.41410 | A | stål | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 278,16 SEK | | | K0736.401105 | A | rostfritt stål | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 | | | 219,17 SEK | | | K0736.401206 | A | rostfritt stål | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 243,39 SEK | | | K0736.401308 | A | rostfritt stål | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 302,86 SEK | | | K0736.401410 | A | rostfritt stål | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 403,37 SEK | |
|
| Beställningsnr. | Form | Material
grundkropp | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Slag
S | SW1 | SW2 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0736.42105 | B | stål | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 147,35 SEK | | | K0736.42206 | B | stål | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 163,31 SEK | | | K0736.42308 | B | stål | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 210,05 SEK | | | K0736.42410 | B | stål | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 279,40 SEK | | | K0736.402105 | B | rostfritt stål | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 220,31 SEK | | | K0736.402206 | B | rostfritt stål | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 244,44 SEK | | | K0736.402308 | B | rostfritt stål | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 304,19 SEK | | | K0736.402410 | B | rostfritt stål | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 404,61 SEK | |
|
| Beställningsnr. | Form | Material
grundkropp | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Slag
S | SW1 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0736.43105 | C | stål | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 | | | 160,74 SEK | | | K0736.43206 | C | stål | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 176,89 SEK | | | K0736.43308 | C | stål | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 223,54 SEK | | | K0736.43410 | C | stål | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 292,89 SEK | | | K0736.403105 | C | rostfritt stål | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 | | | 233,80 SEK | | | K0736.403206 | C | rostfritt stål | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 257,83 SEK | | | K0736.403308 | C | rostfritt stål | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 317,59 SEK | | | K0736.403410 | C | rostfritt stål | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 418,00 SEK | |
|
| Beställningsnr. | Form | Material
grundkropp | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Slag
S | SW1 | SW2 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0736.44105 | D | stål | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 161,88 SEK | | | K0736.44206 | D | stål | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 178,03 SEK | | | K0736.44308 | D | stål | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 224,68 SEK | | | K0736.44410 | D | stål | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 293,93 SEK | | | K0736.404105 | D | rostfritt stål | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 234,84 SEK | | | K0736.404206 | D | rostfritt stål | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 259,16 SEK | | | K0736.404308 | D | rostfritt stål | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 318,63 SEK | | | K0736.404410 | D | rostfritt stål | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 419,14 SEK | |
|
