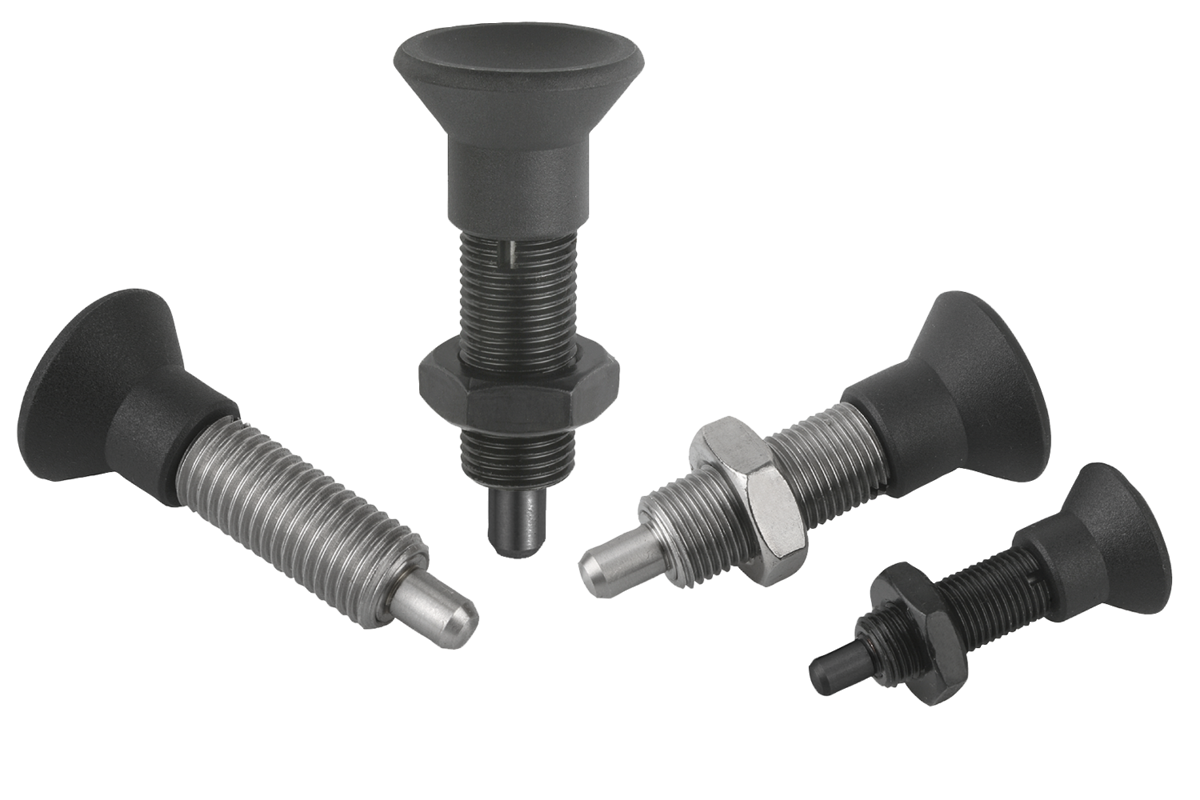

Inställningsbultar i stål eller rostfritt stål, utan fläns, med svampformad knopp i plast, förlängd inställningbult och låsmutter
K0633

Inställningsbultar i stål eller rostfritt stål, utan fläns, med...

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:

Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp i svartgrå termoplast.

Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.
Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.
En skruvbricka kan levereras för att inställningsbulten ska kunna skruvas i. Den skjuts in under den svampformade knoppen i utdraget läge, så att medbringarstiften kan greppa i spåret.
På begäran:Specialutföranden.Tillbehör:Distansringar K0665Ritningsinformation:
Form G: utan låsmutter

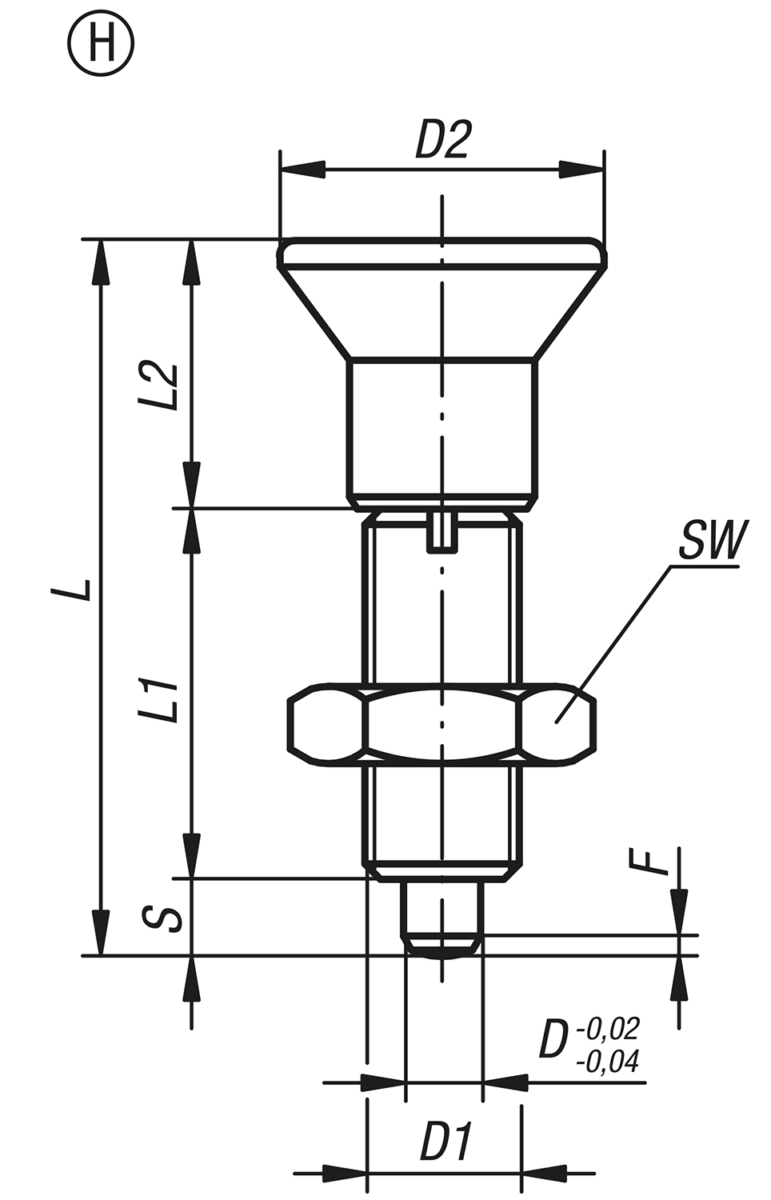

Form H: med låsmutter

1) Låsbult med skruvbricka
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0633 Inställningsbultar i stål eller rostfritt stål, utan fläns, med svampformad knopp i plast, förlängd inställningbult och låsmutter 247 kB

Ritningar (total översikt)

Inställningsbultar i stål eller rostfritt stål, utan fläns, med svampformad knopp i plast, förlängd inställningbult och låsmutter

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast och förlängt låsstift

Mer information

Ritningar

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast och förlängt låsstift

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
Grundkroppens
yta
DD1D2LL1L2Slag
S
F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
Beställningsnummer
skruvbricka
CADTillb.PrisBeställ
K0633.21903Gstålhärdat3M6x0,751433171150,84,512K0344.99  53,30 SEK
K0633.21004Gstålhärdat4M8x11840,52113,561615K0344.90  50,83 SEK
K0633.21105Gstålhärdat5M10x12146,52414,581,3516K0344.91  48,17 SEK
K0633.21206Gstålhärdat6M12x1,52554,72817,791,8618K0344.92  52,06 SEK
K0633.21308Gstålhärdat8M16x1,533723624122,31545K0344.93  60,71 SEK
K0633.21410Gstålhärdat10M20x1,533794024152,81543K0344.94  90,25 SEK
K0633.21412Gstålhärdat12M20x1,533844224182,81551K0344.94  99,28 SEK
K0633.21516Gstålhärdat16M24x2401045030243,22060K0344.95  112,77 SEK
K0633.201903Grostfritt stålhärdat3M6x0,751433171150,84,512K0344.99  90,16 SEK
K0633.201004Grostfritt stålhärdat4M8x11840,52113,561615K0344.90  85,88 SEK
K0633.201105Grostfritt stålhärdat5M10x12146,52414,581,3516K0344.91  81,99 SEK
K0633.201206Grostfritt stålhärdat6M12x1,52554,72817,791,8618K0344.92  91,01 SEK
K0633.201308Grostfritt stålhärdat8M16x1,533723624122,31545K0344.93  108,02 SEK
K0633.201410Grostfritt stålhärdat10M20x1,533794024152,81543K0344.94  163,02 SEK
K0633.201412Grostfritt stålhärdat12M20x1,533844224182,81551K0344.94  179,46 SEK
K0633.201516Grostfritt stålhärdat16M24x2401045030243,22060K0344.95  203,87 SEK
K0633.211903Grostfritt stålohärdat3M6x0,751433171150,84,512K0344.99  90,16 SEK
K0633.211004Grostfritt stålohärdat4M8x11840,52113,561615K0344.90  85,88 SEK
K0633.211105Grostfritt stålohärdat5M10x12146,52414,581,3516K0344.91  81,99 SEK
K0633.211206Grostfritt stålohärdat6M12x1,52554,72817,791,8618K0344.92  91,01 SEK
K0633.211308Grostfritt stålohärdat8M16x1,533723624122,31545K0344.93  108,02 SEK
K0633.211410Grostfritt stålohärdat10M20x1,533794024152,81543K0344.94  163,02 SEK
K0633.211412Grostfritt stålohärdat12M20x1,533844224182,81551K0344.94  179,46 SEK
K0633.211516Grostfritt stålohärdat16M24x2401045030243,22060K0344.95  203,87 SEK

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast och förlängt låsstift och låsmutter

Mer information

Ritningar

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast och förlängt låsstift och låsmutter

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
Grundkroppens
yta
DD1D2LL1L2Slag
S
SWF x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
Beställningsnummer
skruvbricka
CADTillb.PrisBeställ
K0633.22903Hstålhärdat3M6x0,75143317115100,84,512K0344.99  53,87 SEK
K0633.22004Hstålhärdat4M8x11840,52113,56131615K0344.90  51,59 SEK
K0633.22105Hstålhärdat5M10x12146,52414,58171,3516K0344.91  49,40 SEK
K0633.22206Hstålhärdat6M12x1,52554,72817,79191,8618K0344.92  53,11 SEK
K0633.22308Hstålhärdat8M16x1,53372362412242,31545K0344.93  64,13 SEK
K0633.22410Hstålhärdat10M20x1,53379402415302,81543K0344.94  94,91 SEK
K0633.22412Hstålhärdat12M20x1,53384422418302,81551K0344.94  104,31 SEK
K0633.22516Hstålhärdat16M24x240104503024363,22060K0344.95  118,66 SEK
K0633.202903Hrostfritt stålhärdat3M6x0,75143317115100,84,512K0344.99  98,71 SEK
K0633.202004Hrostfritt stålhärdat4M8x11840,52113,56131615K0344.90  94,05 SEK
K0633.202105Hrostfritt stålhärdat5M10x12146,52414,58171,3516K0344.91  89,68 SEK
K0633.202206Hrostfritt stålhärdat6M12x1,52554,72817,79191,8618K0344.92  101,56 SEK
K0633.202308Hrostfritt stålhärdat8M16x1,53372362412242,31545K0344.93  120,65 SEK
K0633.202410Hrostfritt stålhärdat10M20x1,53379402415302,81543K0344.94  176,42 SEK
K0633.202412Hrostfritt stålhärdat12M20x1,53384422418302,81551K0344.94  193,99 SEK
K0633.202516Hrostfritt stålhärdat16M24x240104503024363,22060K0344.95  220,40 SEK
K0633.212903Hrostfritt stålohärdat3M6x0,75143317115100,84,512K0344.99  98,71 SEK
K0633.212004Hrostfritt stålohärdat4M8x11840,52113,56131615K0344.90  94,05 SEK
K0633.212105Hrostfritt stålohärdat5M10x12146,52414,58171,3516K0344.91  89,68 SEK
K0633.212206Hrostfritt stålohärdat6M12x1,52554,72817,79191,8618K0344.92  101,56 SEK
K0633.212308Hrostfritt stålohärdat8M16x1,53372362412242,31545K0344.93  120,65 SEK
K0633.212410Hrostfritt stålohärdat10M20x1,53379402415302,81543K0344.94  176,42 SEK
K0633.212412Hrostfritt stålohärdat12M20x1,53384422418302,81551K0344.94  193,99 SEK
K0633.212516Hrostfritt stålohärdat16M24x240104503024363,22060K0344.95  220,40 SEK
