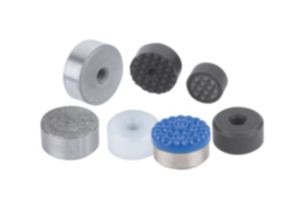

K0385Gripare och insatser, runda |
Tillbaka |
|
|
BeskrivningMaterial:Form C, F, M verktygsstål
Form E, O, P rostfritt stål
Form K POMUtförande:Form C härdat och brunerat.

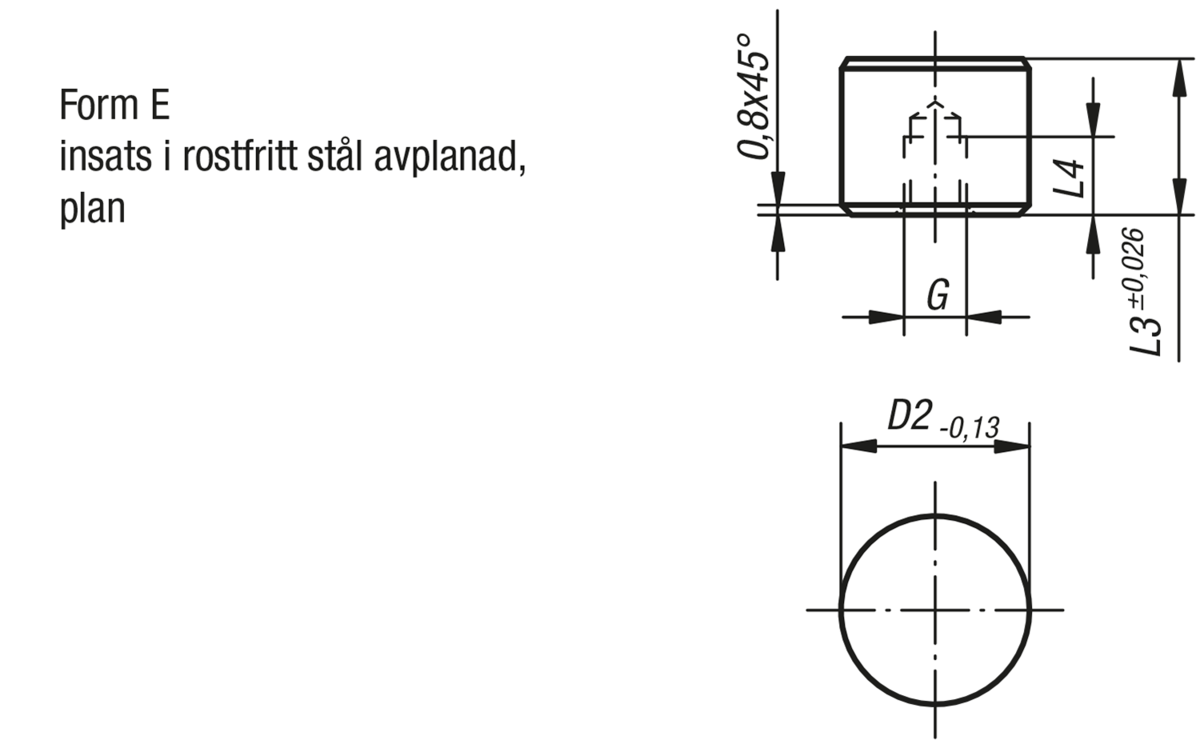

Form E härdat, blankt.

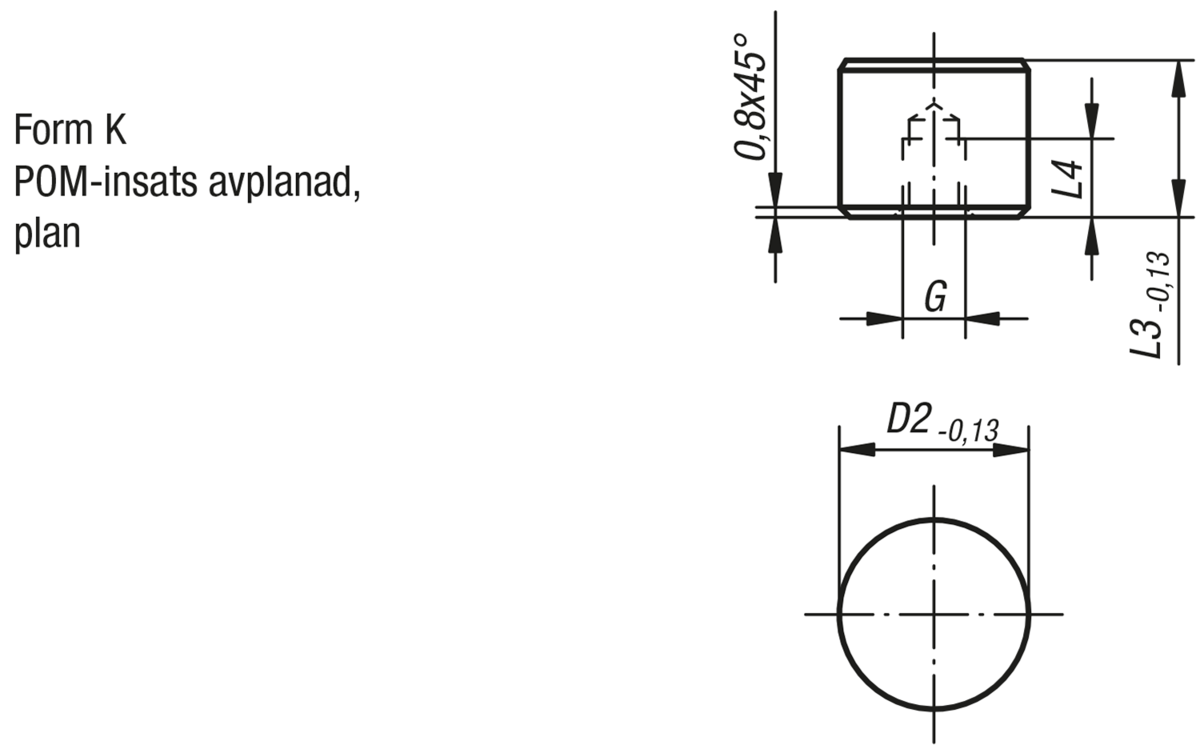

Form K vitt.
Form O med diamantyta, jämförbar med slipkornstorlek 100.
Form P med polyuretanyta, hårdhet 60° Shore.

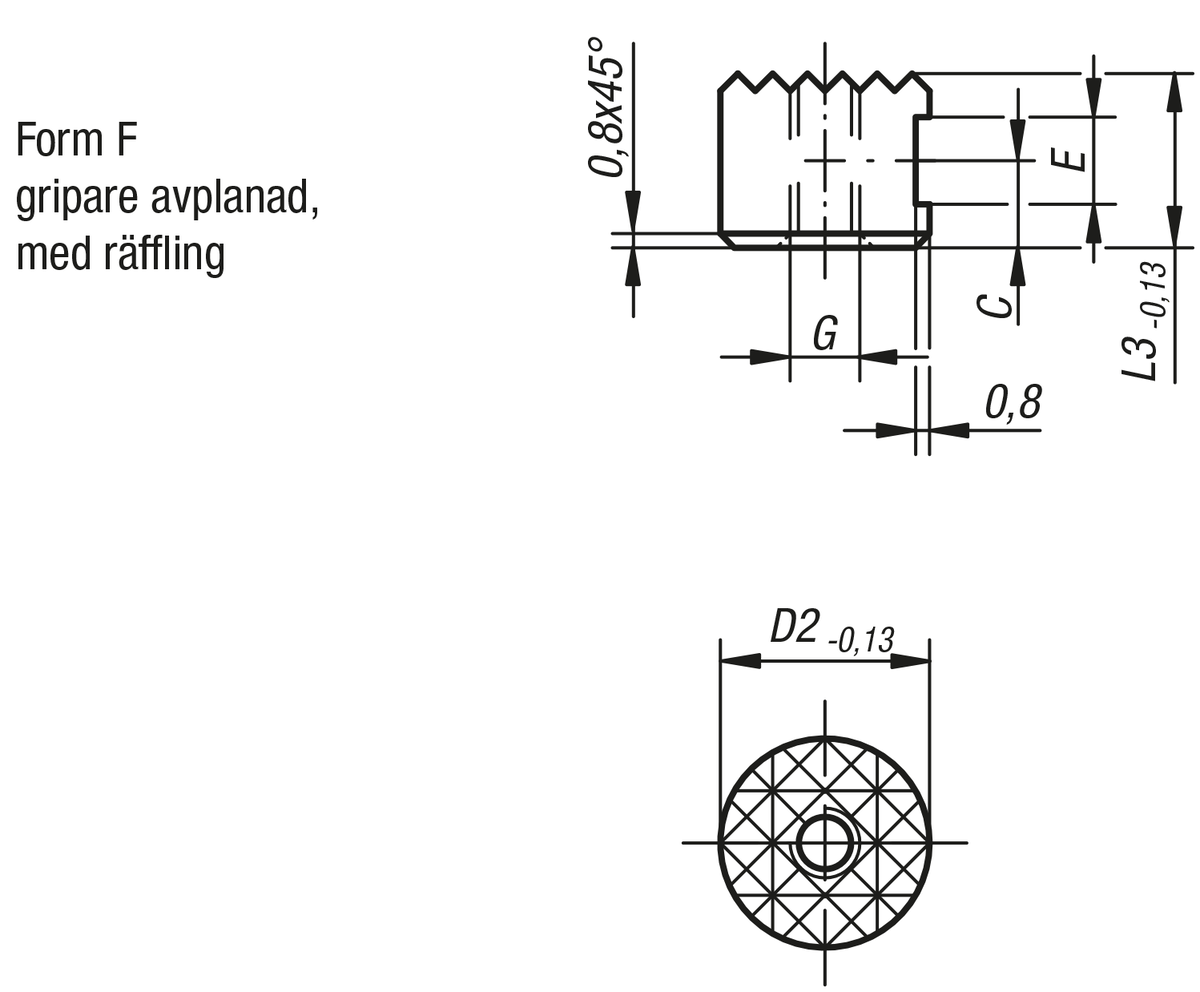

Form F härdat och brunerat.
Form M med hårdmetallräffling, brunerat.
Anmärkning:Griparna och insatserna är lämpliga för montering i hållarmar, griparsystem, spännanordningar, spännbackar och pendelstöd. Vid användning av gripare överförs mycket höga vridmoment och hållkrafter över genomsnittet, även vid hårda material och ojämna ytor.

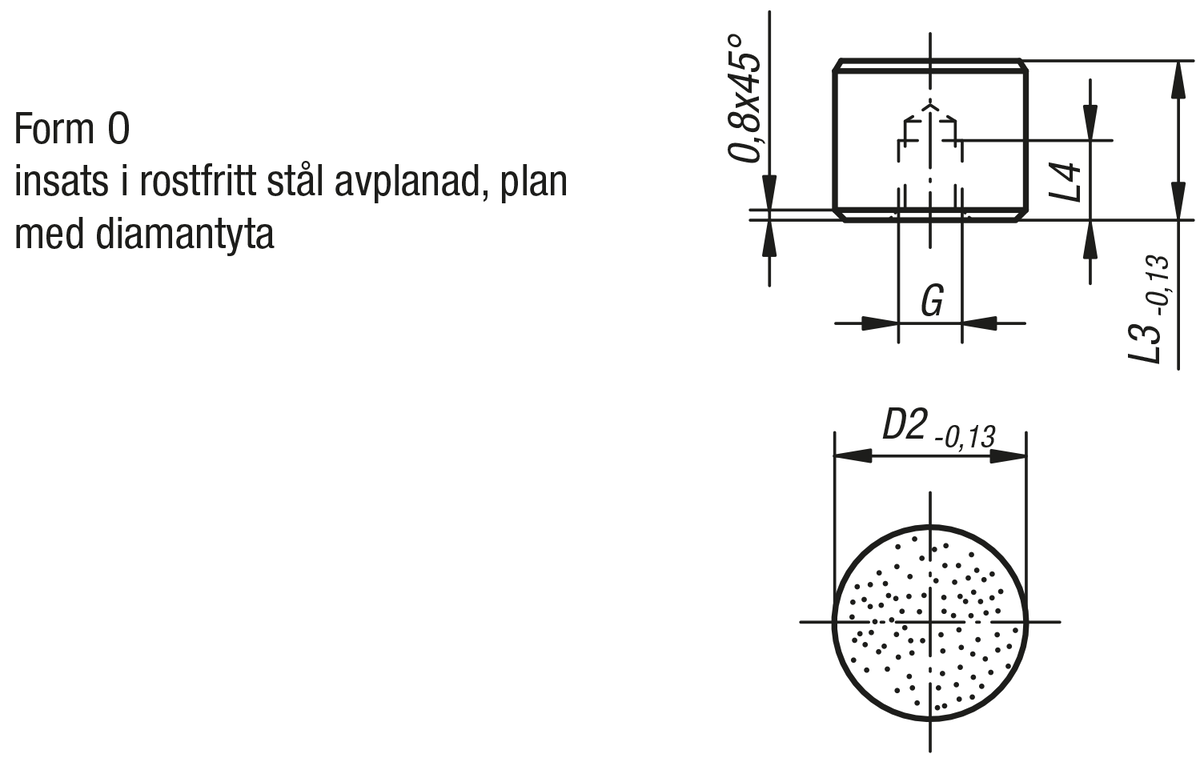

Form O: Den slipande diamantytan är fast sammansmält med grundkroppen. Den är lämplig för släta eller hala ytor med ett minimum av spänntryck. Då överför diamantpartiklarna höga hållkrafter till en mycket liten yta med minimal negativ inverkan på ytan. Diamantytan ger utmärkt slitagetålighet.

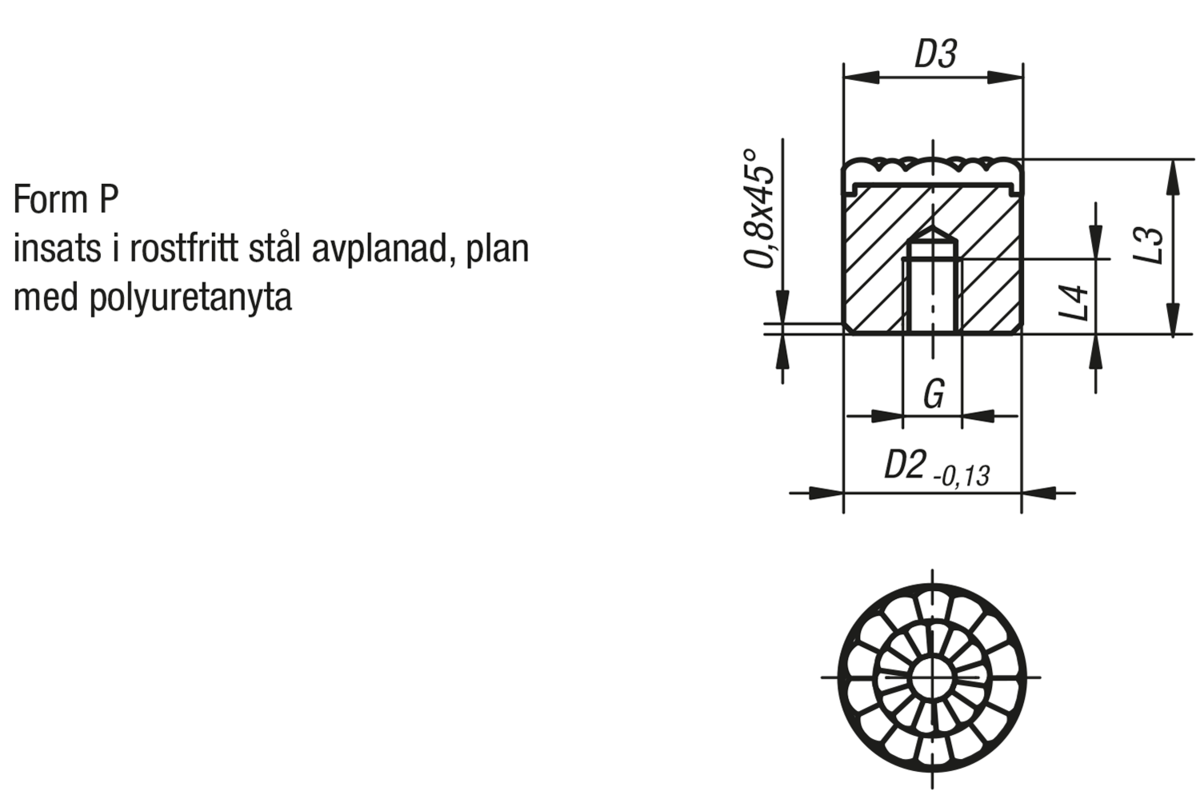

Form P: Polyuretanytan är fast vulkaniserad på grundkroppen. Den är slitstark och färgar inte av sig. Den ger optimalt skydd mot skador på ömtåliga ytor. Den pärlartade ytan tillåter höga hållkrafter och släpper genom luft så att ingen sugeffekt uppstår mellan kontaktytan och pendelstödet.
Gripare och insatser kan monteras i pendelstöden nedan:
Beställningsnummer K0285.117X022 till K0285.936X036
Beställningsnummer K0289.110X015 till K0289.924X100
Beställningsnummer K0291.120X030 till K0291.924X080Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
| Beställningsnr. | Form | D2 | L3 | L4 | G | CAD | Tillb. | Pris | Beställ |
|---|
| K0385.10108 | C | 10 | 10 | 5 | M5 |  | | 52,36 SEK | | | K0385.10128 | C | 10 | 12 | 6,4 | M5 | | | 53,09 SEK | | | K0385.12108 | C | 12 | 10 | 5 | M5 | | | 54,97 SEK | | | K0385.12128 | C | 12 | 12 | 6,4 | M5 | | | 55,80 SEK | | | K0385.16108 | C | 16 | 10 | 5 | M6 | | | 60,19 SEK | | | K0385.16128 | C | 16 | 12 | 6,4 | M6 | | | 60,61 SEK | | | K0385.20108 | C | 20 | 10 | 5 | M6 | | | 66,36 SEK | | | K0385.20128 | C | 20 | 12 | 6,4 | M6 | | | 66,88 SEK | | | K0385.25108 | C | 25 | 10 | 5 | M6 | | | 70,22 SEK | | | K0385.25128 | C | 25 | 12 | 6,4 | M6 | | | 70,96 SEK | |
|
| Beställningsnr. | Form
| D2 | L3 | L4 | G | CAD | Tillb. | Pris | Beställ |
|---|
| K0385.10102 | E | 10 | 10 | 5 | M5 | | | 58,10 SEK | | | K0385.10122 | E | 10 | 12 | 6,4 | M5 | | | 60,93 SEK | | | K0385.12102 | E | 12 | 10 | 5 | M5 | | | 61,56 SEK | | | K0385.12122 | E | 12 | 12 | 6,4 | M5 | | | 62,49 SEK | | | K0385.16102 | E | 16 | 10 | 5 | M6 | | | 67,51 SEK | | | K0385.16122 | E | 16 | 12 | 6,4 | M6 | | | 68,66 SEK | | | K0385.20102 | E | 20 | 10 | 5 | M6 | | | 75,24 SEK | | | K0385.20122 | E | 20 | 12 | 6,4 | M6 | | | 76,70 SEK | | | K0385.25102 | E | 25 | 10 | 5 | M6 | | | 80,58 SEK | | | K0385.25122 | E | 25 | 12 | 6,4 | M6 | | | 83,08 SEK | |
|
| Beställningsnr. | Form | D2 | L3 | L4 | G | CAD | Tillb. | Pris | Beställ |
|---|
| K0385.10109 | K | 10 | 10 | 5 | M5 | | | 49,02 SEK | | | K0385.10129 | K | 10 | 12 | 6,4 | M5 | | | 49,85 SEK | | | K0385.12109 | K | 12 | 10 | 5 | M5 | | | 52,04 SEK | | | K0385.12129 | K | 12 | 12 | 6,4 | M5 | | | 52,25 SEK | | | K0385.16109 | K | 16 | 10 | 5 | M6 | | | 57,38 SEK | | | K0385.16129 | K | 16 | 12 | 6,4 | M6 | | | 57,89 SEK | | | K0385.20109 | K | 20 | 10 | 5 | M6 | | | 63,54 SEK | | | K0385.20129 | K | 20 | 12 | 6,4 | M6 | | | 64,06 SEK | | | K0385.25109 | K | 25 | 10 | 5 | M6 | | | 66,88 SEK | | | K0385.25129 | K | 25 | 12 | 6,4 | M6 | | | 67,51 SEK | |
|
| Beställningsnr. | Form
| D2 | L3 | L4 | G | CAD | Tillb. | Pris | Beställ |
|---|
| K0385.10105 | O | 10 | 10 | 5 | M5 | | | 80,78 SEK | | | K0385.10125 | O | 10 | 12 | 6,4 | M5 | | | 87,57 SEK | | | K0385.12105 | O | 12 | 10 | 5 | M5 | | | 92,59 SEK | | | K0385.12125 | O | 12 | 12 | 6,4 | M5 | | | 89,56 SEK | | | K0385.16105 | O | 16 | 10 | 5 | M6 | | | 116,94 SEK | | | K0385.16125 | O | 16 | 12 | 6,4 | M6 | | | 118,09 SEK | | | K0385.20105 | O | 20 | 10 | 5 | M6 | | | 130,63 SEK | | | K0385.20125 | O | 20 | 12 | 6,4 | M6 | | | 132,62 SEK | | | K0385.25105 | O | 25 | 10 | 5 | M6 | | | 152,47 SEK | | | K0385.25125 | O | 25 | 12 | 6,4 | M6 | | | 161,46 SEK | |
|
|
| Beställningsnr. | Form | D2 | L3 | C | E | G | CAD | Tillb. | Pris | Beställ |
|---|
| K0385.1010 | F | 10 | 10 | 4,5 | 4,75 | M5 | | | 120,49 SEK | | | K0385.1210 | F | 12 | 10 | 4,5 | 4,75 | M5 | | | 122,47 SEK | | | K0385.1212 | F | 12 | 12 | 6 | 4,75 | M5 | | | 126,45 SEK | | | K0385.1610 | F | 16 | 10 | 4,5 | 4,75 | M6 | | | 159,68 SEK | | | K0385.2010 | F | 20 | 10 | 4,5 | 4,75 | M6 | | | 177,86 SEK | | | K0385.2510 | F | 25 | 10 | 4,5 | 4,75 | M6 | | | 215,17 SEK | |
|
| Beställningsnr. | Form | D2 | D3 | L3 | L5 | C | E | G | CAD | Tillb. | Pris | Beställ |
|---|
| K0385.10107 | M | 10 | 7,9 | 10 | 6 | 4,5 | 4,75 | M5 | | | 122,47 SEK | | | K0385.12107 | M | 12 | 9,5 | 10 | 6 | 4,5 | 4,75 | M5 | | | 123,73 SEK | | | K0385.12127 | M | 12 | 9,5 | 12 | 7 | 6 | 4,75 | M5 | | | 127,60 SEK | | | K0385.16107 | M | 16 | 12,7 | 10 | 6 | 4,5 | 4,75 | M6 | | | 161,04 SEK | | | K0385.20107 | M | 20 | 15,9 | 10 | 6 | 4,5 | 4,75 | M6 | | | 184,13 SEK | | | K0385.25107 | M | 25 | 19 | 10 | 6 | 4,5 | 4,75 | M6 | | | 251,22 SEK | |
|
