Varugrupper

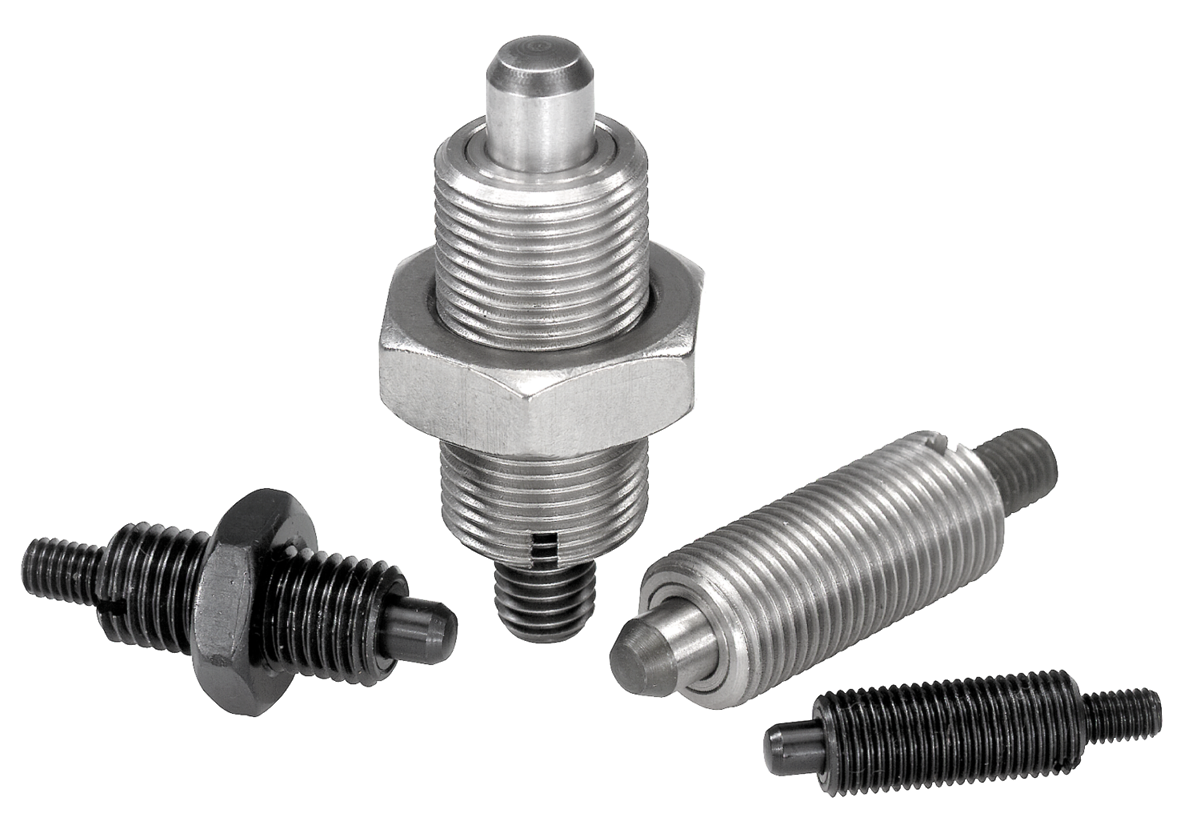

Inställningsbultar utan fläns i stål eller rostfritt stål med gängad tapp
K0345

Inställningsbultar utan fläns i stål eller rostfritt stål med...

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:

Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.
Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.
På den gängade tappen som sticker ut kan specialhandtag monteras. Tappen kan också användas för att manövrera inställningsbulten till exempel automatiskt (programstyrt) med hjälp av en pneumatisk cylinder eller med fjärrmanövrering via bowdenkablar.
En skruvbricka kan levereras för att inställningsbulten ska kunna skruvas i. Den placeras på den gängade hylsan, så att medbringarstiften kan greppa i spåret.
På begäran:Specialutföranden.Tillbehör:Distansringar K0665Ritningsinformation:
Form J: med gängad tapp, utan låsmutter

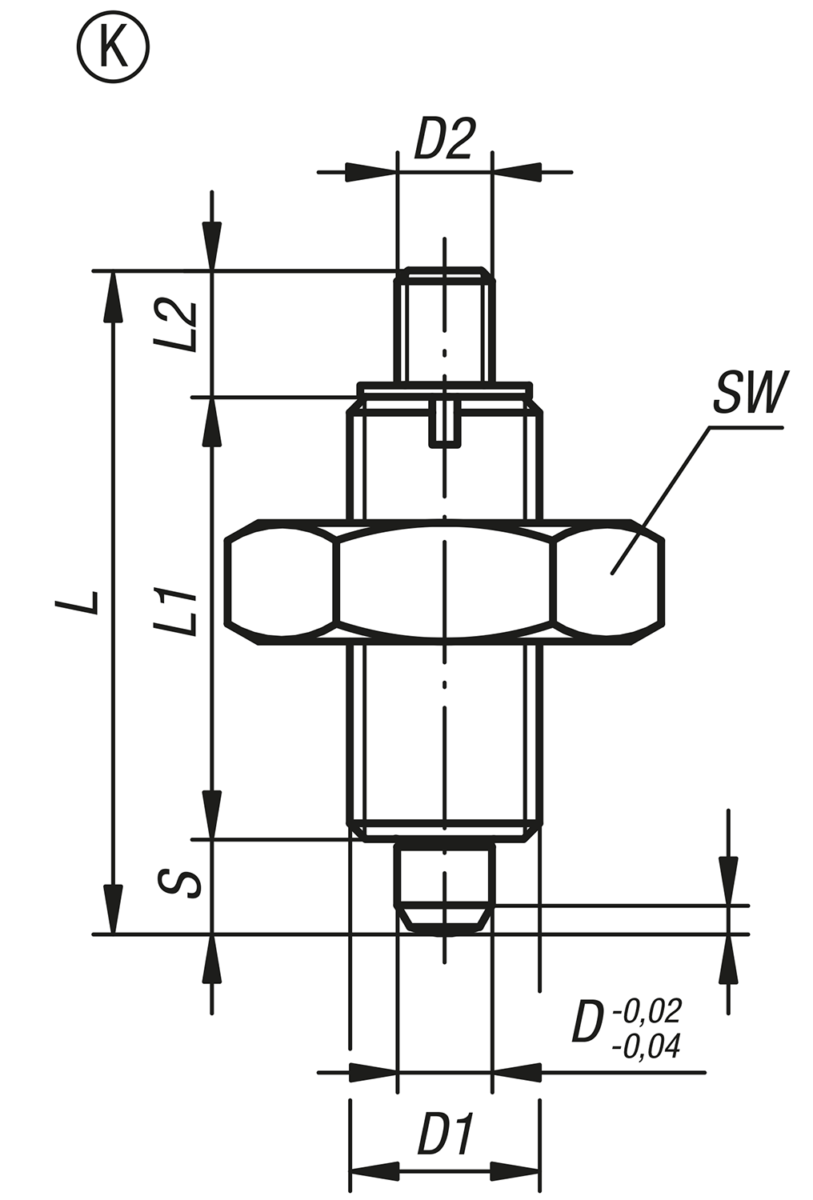

Form K: med gängad tapp, med låsmutter
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0345 Inställningsbultar utan fläns i stål eller rostfritt stål med gängad tapp 191 kB

Ritningar (total översikt)

Inställningsbultar utan fläns i stål eller rostfritt stål med gängad tapp

Inställningsbultar utan fläns i stål eller rostfritt stål med gängad tapp

Mer information

Ritningar

Inställningsbultar utan fläns i stål eller rostfritt stål med gängad tapp

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
Grundkroppens
yta
DD1D2LL1L2Slag
S
F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
Beställningsnummer
skruvbricka
CADTillb.PrisBeställ
K0345.1903Jstålhärdat3M6x0,75M224173,53,50,84,510K0344.99  51,21 SEK
K0345.1004Jstålhärdat4M8x1M33221741612K0344.90  48,55 SEK
K0345.1105Jstålhärdat5M10x1M43724851,3512K0344.91  46,36 SEK
K0345.1206Jstålhärdat6M12x1,5M64228861,8614K0344.92  49,78 SEK
K0345.1308Jstålhärdat8M16x1,5M856361282,31535K0344.93  53,58 SEK
K0345.1410Jstålhärdat10M20x1,5M8624012102,81534K0344.94  83,89 SEK
K0345.1412Jstålhärdat12M20x1,5M8664212122,81539K0344.94  92,34 SEK
K0345.1516Jstålhärdat16M24x2M10805014163,22046K0344.95  104,88 SEK
K0345.01903Jrostfritt stålhärdat3M6x0,75M224173,53,50,84,510K0344.99  91,77 SEK
K0345.01004Jrostfritt stålhärdat4M8x1M33221741612K0344.90  87,40 SEK
K0345.01105Jrostfritt stålhärdat5M10x1M43724851,3512K0344.91  74,96 SEK
K0345.01206Jrostfritt stålhärdat6M12x1,5M64228861,8614K0344.92  89,87 SEK
K0345.01308Jrostfritt stålhärdat8M16x1,5M856361282,31535K0344.93  101,75 SEK
K0345.01410Jrostfritt stålhärdat10M20x1,5M8624012102,81534K0344.94  160,27 SEK
K0345.01412Jrostfritt stålhärdat12M20x1,5M8664212122,81539K0344.94  176,32 SEK
K0345.01516Jrostfritt stålhärdat16M24x2M10805014163,22046K0344.95  200,07 SEK
K0345.11903Jrostfritt stålohärdat3M6x0,75M224173,53,50,84,510K0344.99  91,77 SEK
K0345.11004Jrostfritt stålohärdat4M8x1M33221741612K0344.90  87,40 SEK
K0345.11105Jrostfritt stålohärdat5M10x1M43724851,3512K0344.91  74,96 SEK
K0345.11206Jrostfritt stålohärdat6M12x1,5M64228861,8614K0344.92  89,87 SEK
K0345.11308Jrostfritt stålohärdat8M16x1,5M856361282,31535K0344.93  101,75 SEK
K0345.11410Jrostfritt stålohärdat10M20x1,5M8624012102,81534K0344.94  160,27 SEK
K0345.11412Jrostfritt stålohärdat12M20x1,5M8664212122,81539K0344.94  176,32 SEK
K0345.11516Jrostfritt stålohärdat16M24x2M10805014163,22046K0344.95  200,07 SEK

Inställningsbultar utan fläns i stål eller rostfritt stål med gängad tapp och låsmutter

Mer information

Ritningar

Inställningsbultar utan fläns i stål eller rostfritt stål med gängad tapp och låsmutter

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
Grundkroppens
yta
DD1D2LL1L2Slag
S
SWF x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
Beställningsnummer
skruvbricka
CADTillb.PrisBeställ
K0345.2903Kstålhärdat3M6x0,75M224173,53,5100,84,510K0344.99  51,87 SEK
K0345.2004Kstålhärdat4M8x1M3322174131612K0344.90  49,50 SEK
K0345.2105Kstålhärdat5M10x1M4372485171,3512K0344.91  47,22 SEK
K0345.2206Kstålhärdat6M12x1,5M6422886191,8614K0344.92  50,92 SEK
K0345.2308Kstålhärdat8M16x1,5M85636128242,31535K0344.93  57,38 SEK
K0345.2410Kstålhärdat10M20x1,5M862401210302,81534K0344.94  87,50 SEK
K0345.2412Kstålhärdat12M20x1,5M866421212302,81539K0344.94  96,14 SEK
K0345.2516Kstålhärdat16M24x2M1080501416363,22046K0344.95  109,54 SEK
K0345.02903Krostfritt stålhärdat3M6x0,75M224173,53,5100,84,510K0344.99  100,32 SEK
K0345.02004Krostfritt stålhärdat4M8x1M3322174131612K0344.90  95,48 SEK
K0345.02105Krostfritt stålhärdat5M10x1M4372485171,3512K0344.91  81,70 SEK
K0345.02206Krostfritt stålhärdat6M12x1,5M6422886191,8614K0344.92  94,62 SEK
K0345.02308Krostfritt stålhärdat8M16x1,5M85636128242,31535K0344.93  113,72 SEK
K0345.02410Krostfritt stålhärdat10M20x1,5M862401210302,81534K0344.94  172,90 SEK
K0345.02412Krostfritt stålhärdat12M20x1,5M866421212302,81539K0344.94  190,29 SEK
K0345.02516Krostfritt stålhärdat16M24x2M1080501416363,22046K0344.95  216,13 SEK
K0345.12903Krostfritt stålohärdat3M6x0,75M224173,53,5100,84,510K0344.99  100,32 SEK
K0345.12004Krostfritt stålohärdat4M8x1M3322174131612K0344.90  95,48 SEK
K0345.12105Krostfritt stålohärdat5M10x1M4372485171,3512K0344.91  81,70 SEK
K0345.12206Krostfritt stålohärdat6M12x1,5M6422886191,8614K0344.92  94,62 SEK
K0345.12308Krostfritt stålohärdat8M16x1,5M85636128242,31535K0344.93  113,72 SEK
K0345.12410Krostfritt stålohärdat10M20x1,5M862401210302,81534K0344.94  172,90 SEK
K0345.12412Krostfritt stålohärdat12M20x1,5M866421212302,81539K0344.94  190,29 SEK
K0345.12516Krostfritt stålohärdat16M24x2M1080501416363,22046K0344.95  216,13 SEK
