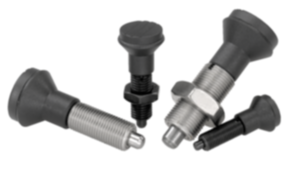

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast
K0344

Inställningsbultar utan fläns i stål eller rostfritt stål med...

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:

Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp i svartgrå termoplast.

Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.
Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.
En skruvbricka kan levereras för att inställningsbulten ska kunna skruvas i. Den skjuts in under den svampformade knoppen i utdraget läge, så att medbringarstiften kan greppa i spåret.
På begäran:Specialutföranden.Tillbehör:Distansringar K0665Ritningsinformation:
Form G: utan låsmutter
Form H: med låsmutter

1) Låsbult med skruvbricka
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0344 Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast 277 kB

Ritningar (total översikt)

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast

Mer information

Ritningar

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
Grundkroppens
yta
DD1D2LL1L2Slag
S
F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
Beställningsnummer
skruvbricka
CADTillb.PrisBeställ
K0344.1105Gstålhärdat5M10x12147241851,3512K0344.91  47,03 SEK
K0344.1206Gstålhärdat6M12x1,52556282261,8614K0344.92  50,64 SEK
K0344.1308Gstålhärdat8M16x1,53374363082,31535K0344.93  59,38 SEK
K0344.1410Gstålhärdat10M20x1,533804030102,81534K0344.94  87,88 SEK
K0344.01105Grostfritt stålhärdat5M10x12147241851,3512K0344.91  79,90 SEK
K0344.01206Grostfritt stålhärdat6M12x1,52556282261,8614K0344.92  88,83 SEK
K0344.01308Grostfritt stålhärdat8M16x1,53374363082,31535K0344.93  105,26 SEK
K0344.01410Grostfritt stålhärdat10M20x1,533804030102,81534K0344.94  158,75 SEK
K0344.11105Grostfritt stålohärdat5M10x12147241851,3512K0344.91  79,90 SEK
K0344.11206Grostfritt stålohärdat6M12x1,52556282261,8614K0344.92  88,83 SEK
K0344.11308Grostfritt stålohärdat8M16x1,53374363082,31535K0344.93  105,26 SEK
K0344.11410Grostfritt stålohärdat10M20x1,533804030102,81534K0344.94  158,75 SEK

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast och låsmutter

Mer information

Ritningar

Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast och låsmutter

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
Grundkroppens
yta
DD1D2LL1L2Slag
S
SWF x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
Beställningsnummer
skruvbricka
CADTillb.PrisBeställ
K0344.2105Hstålhärdat5M10x1214724185171,3512K0344.91  47,41 SEK
K0344.2206Hstålhärdat6M12x1,5255628226191,8614K0344.92  51,30 SEK
K0344.2308Hstålhärdat8M16x1,5337436308242,31535K0344.93  62,42 SEK
K0344.2410Hstålhärdat10M20x1,53380403010302,81534K0344.94  92,44 SEK
K0344.02105Hrostfritt stålhärdat5M10x1214724185171,3512K0344.91  87,31 SEK
K0344.02206Hrostfritt stålhärdat6M12x1,5255628226191,8614K0344.92  99,09 SEK
K0344.02308Hrostfritt stålhärdat8M16x1,5337436308242,31535K0344.93  117,33 SEK
K0344.02410Hrostfritt stålhärdat10M20x1,53380403010302,81534K0344.94  171,76 SEK
K0344.12105Hrostfritt stålohärdat5M10x1214724185171,3512K0344.91  87,31 SEK
K0344.12206Hrostfritt stålohärdat6M12x1,5255628226191,8614K0344.92  99,09 SEK
K0344.12308Hrostfritt stålohärdat8M16x1,5337436308242,31535K0344.93  117,33 SEK
K0344.12410Hrostfritt stålohärdat10M20x1,53380403010302,81534K0344.94  171,76 SEK
