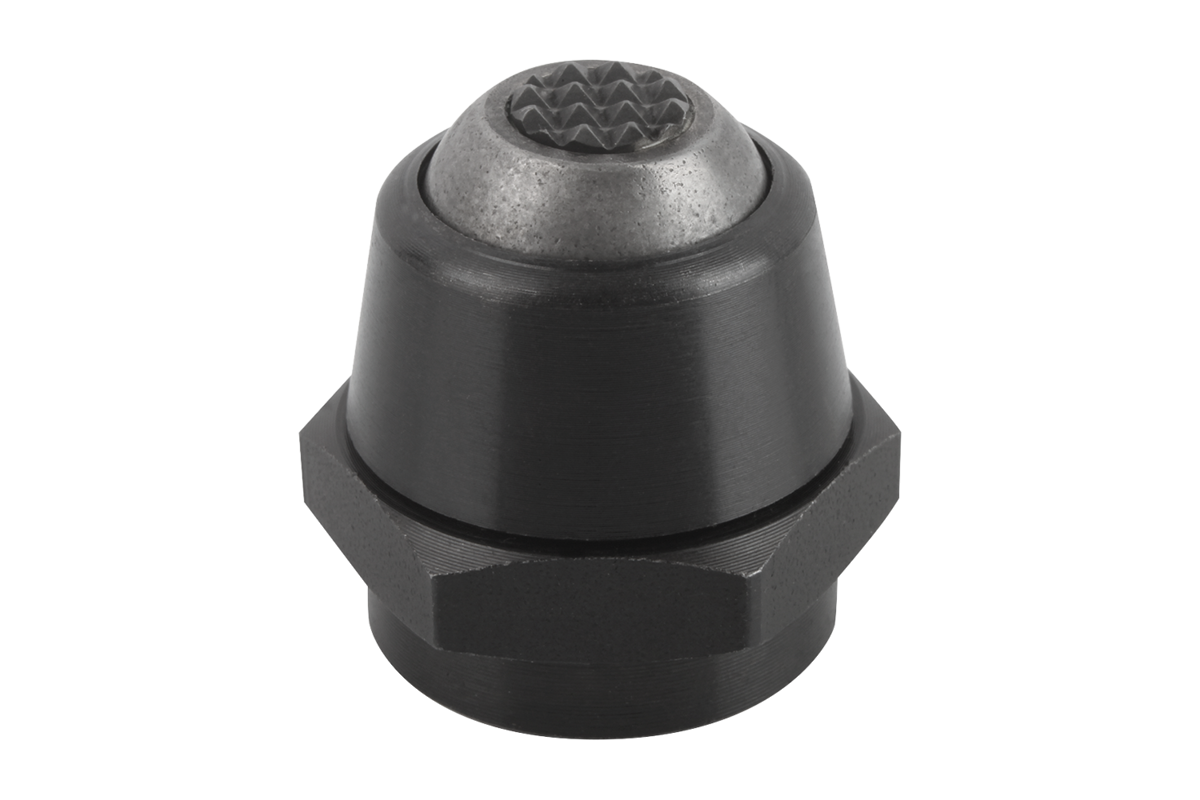

        Pendelstöd lutningsvinkel 14° och 20°, Form C, avplanad kula, plana

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Kropp i stål. Kula i rost-. och syrabeständigt stål.Utförande:Kropp brunerad, kula blank.Anmärkning:Pendelstöden används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken. Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.
Patentsökta.
I D2-gängan kan gängstift eller stiftskruvar skruvas i och limmas. Det är ett enkelt sätt att tillverka pendelstöd med yttergänga.

Kulan är vridsäkrad.Fördelar:- Pendelstödet är vridbart.
- Tar upp stora belastningar.
- Den inbyggda O-ringen skyddar mot smuts och främmande partiklar så att funktionen säkerställs.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0283_C Pendelstöd lutningsvinkel 14° och 20°, Form C, avplanad kula, plana

223 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	α	D1	D2	D3	H	H2	T	E	SW	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Pris
K0283.1061	C	14°	12	M6	7	17,5	12,5	6	19,6	17	10	14	537,91 SEK
K0283.106	C	14°	16	M6	7	17,5	-	6	19,6	17	10	14	538,88 SEK
K0283.108	C	20°	22	M8	11	26	-	9	27,7	24	16	34	538,88 SEK
K0283.1101	C	20°	18	M10	11	26	20	9	27,7	24	16	34	712,81 SEK
K0283.110	C	20°	22	M10	11	26	-	9	27,7	24	16	34	713,45 SEK
K0283.112	C	20°	22	M12	11	26	-	9	27,7	24	16	34	713,45 SEK
K0283.1161	C	20°	26	M16	18	40	30	15	41,6	36	25	90	983,91 SEK
K0283.116	C	20°	34	M16	18	40	-	15	41,6	36	25	90	981,01 SEK
K0283.120	C	20°	34	M20	18	40	-	15	41,6	36	25	90	981,01 SEK
