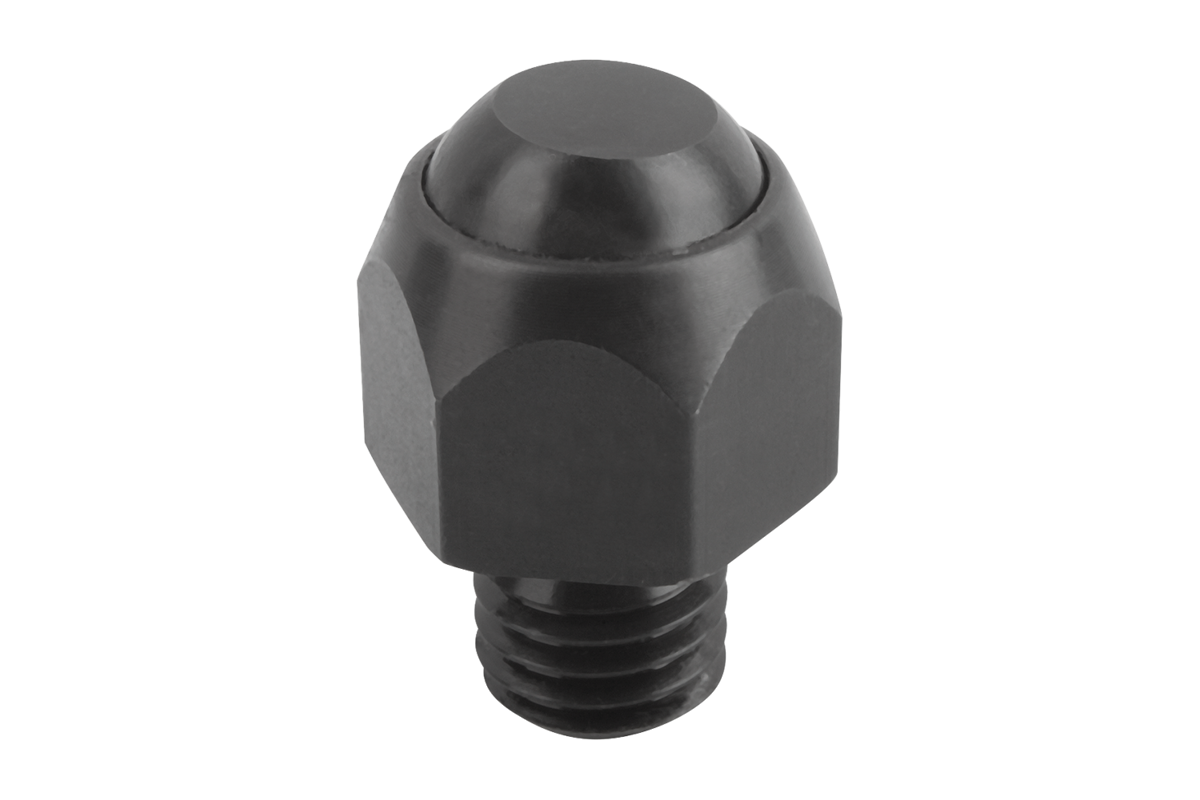

        Pendelstöd, lutningsvinkel 12°, Form C med yttergänga, avplanad kula, plan

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Kropp i seghärdat stål, kula i rullagerstål 1.3505.Utförande:Kropp seghärdad, kula härdad (50–55 HRC).Anmärkning:Pendelstöden används som anslag, stöd och tryckstycken i fixturbygge. De kan också byggas in i befintliga spännelement, se till exempel spännelementet “arness“.

Kulan är vridsäkrad.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

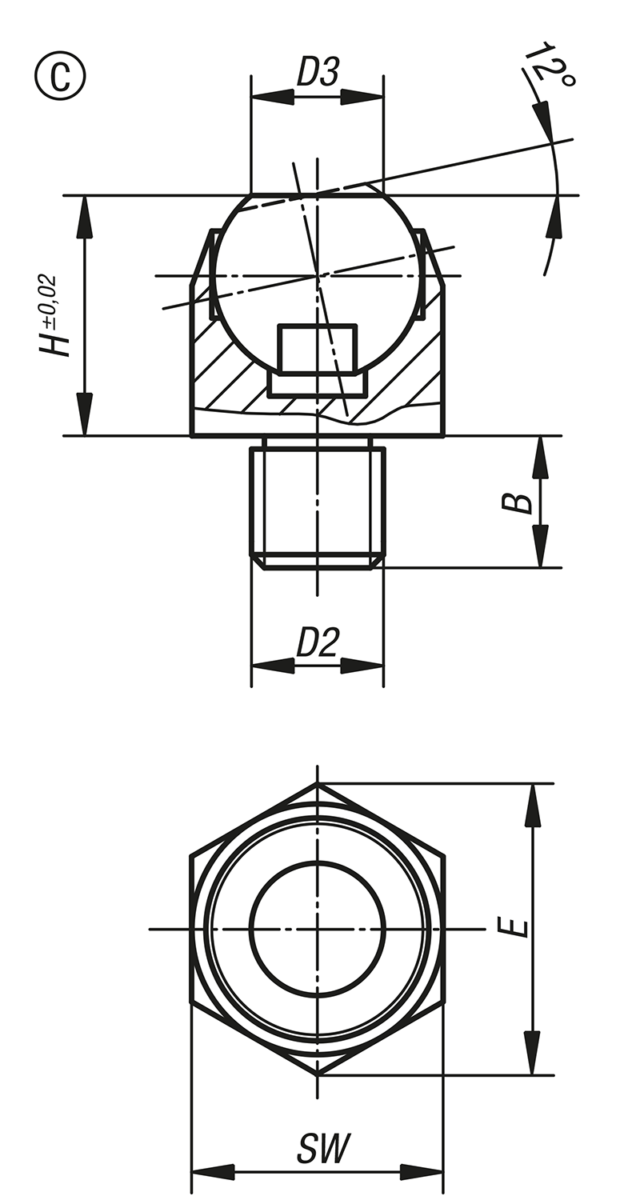

Datablad K0302_C Pendelstöd, lutningsvinkel 12°, Form C med yttergänga, avplanad kula, plan

154 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	B	D2	D3	H	E	SW	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Pris
K0302.106	C	7	M6	6,7	13	14,5	13	10	10	209,32 SEK
K0302.108	C	8	M8	6,7	13	14,5	13	10	10	258,64 SEK
K0302.110	C	10	M10	10	18	21,9	19	16	25	292,18 SEK
K0302.112	C	12	M12	10	18	21,9	19	16	25	292,18 SEK
K0302.116	C	16	M16	20	27	33	30	24	90	400,14 SEK
K0302.120	C	20	M20	20	27	33	30	24	90	521,25 SEK
