Handrattar DIN 950, av gråjärn

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handrattar DIN 950, av gråjärn

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Handratt av gråjärn.
Roterande handtag av stål.Utförande:Rattkransen är svarvad och polerad.
På begäran:Nav med innerfyrkant eller plastbelagda handrattar.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0671 Handrattar DIN 950, av gråjärn

244 kB

Ritningar (total översikt)

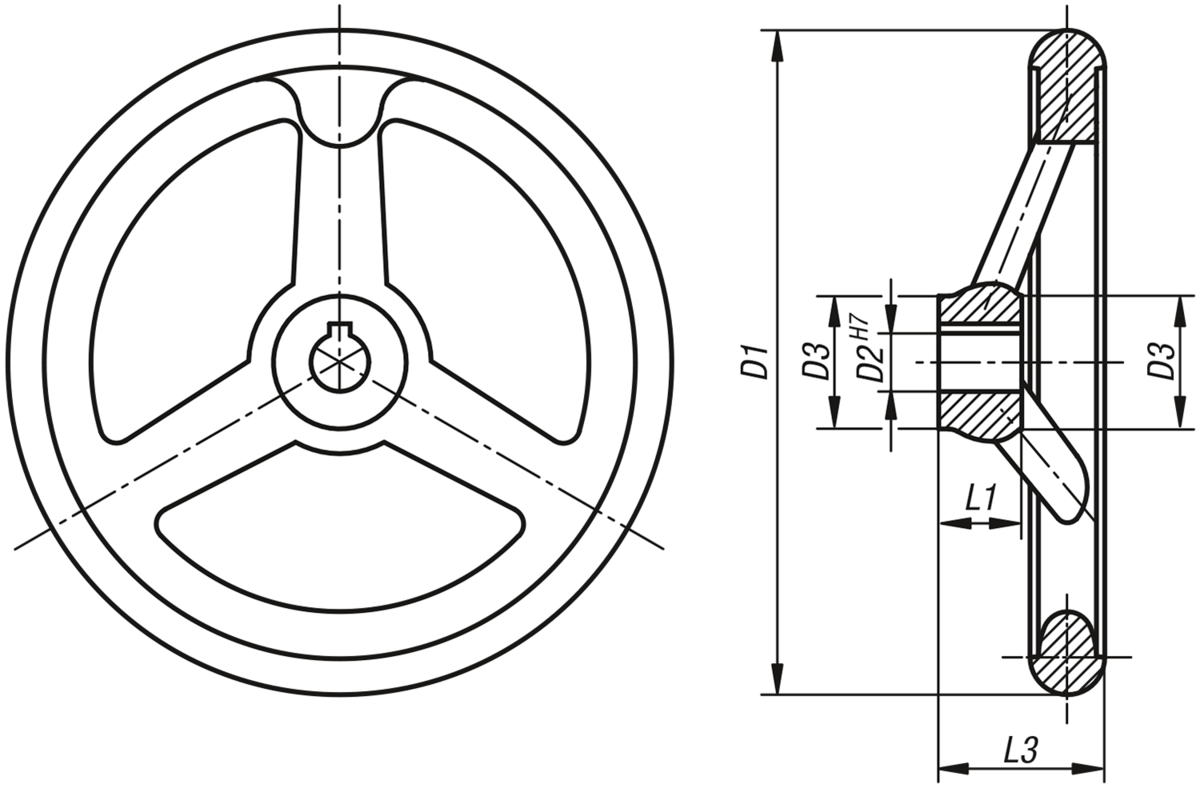

Handrattar
DIN 950, av gråjärn, utan roterande handtag

Mer information

Ritningar

Handrattar DIN 950, av gråjärn, utan roterande handtag

Artikelval/-filter.

Beställningsnr.	Utförande 1	D1	D2	D3	L1	L3	B3	T	Antal ekrar	Pris
K0671.0080X10	passhål	80	10H7	24	16	29	-	-	3	117,04 SEK
K0671.0080X12	passhål	80	12H7	24	16	29	-	-	3	117,04 SEK
K0671.0100X10	passhål	100	10H7	26	17	33	-	-	3	141,22 SEK
K0671.0100X12	passhål	100	12H7	26	17	33	-	-	3	141,22 SEK
K0671.0125X12	passhål	125	12H7	28	18	36	-	-	3	169,10 SEK
K0671.0125X14	passhål	125	14H7	28	18	36	-	-	3	169,10 SEK
K0671.0140X14	passhål	140	14H7	30	19	39	-	-	3	198,04 SEK
K0671.0140X16	passhål	140	16H7	30	19	39	-	-	3	198,04 SEK
K0671.0160X14	passhål	160	14H7	32	20	40	-	-	3	213,97 SEK
K0671.0160X16	passhål	160	16H7	32	20	40	-	-	3	213,97 SEK
K0671.0180X16	passhål	180	16H7	36	22	43	-	-	3	302,25 SEK
K0671.0180X18	passhål	180	18H7	36	22	43	-	-	3	302,25 SEK
K0671.0200X18	passhål	200	18H7	38	24	45	-	-	3	328,19 SEK
K0671.0200X22	passhål	200	22H7	38	24	45	-	-	3	328,19 SEK
K0671.0250X22	passhål	250	22H7	45	28	50	-	-	5	522,14 SEK
K0671.0250X26	passhål	250	26H7	45	28	50	-	-	5	522,14 SEK
K0671.0315X26	passhål	315	26H7	53	33	56	-	-	5	793,71 SEK
K0671.0315X30	passhål	315	30H7	53	33	56	-	-	5	793,71 SEK
K0671.0400X30	passhål	400	30H7	65	38	63	-	-	5	1 443,19 SEK
K0671.0400X34	passhål	400	34H7	65	38	63	-	-	5	1 443,19 SEK
K0671.0500X34	passhål	500	34H7	78	45	72	-	-	5	2 949,59 SEK
K0671.0500X40	passhål	500	40H7	78	45	72	-	-	5	2 949,59 SEK
K0671.1080X10	passhål med spår	80	10H7	24	16	29	3	11,4	3	130,15 SEK
K0671.1080X12	passhål med spår	80	12H7	24	16	29	4	13,8	3	130,15 SEK
K0671.1100X10	passhål med spår	100	10H7	26	17	33	3	11,4	3	154,82 SEK
K0671.1100X12	passhål med spår	100	12H7	26	17	33	4	13,8	3	154,82 SEK
K0671.1125X12	passhål med spår	125	12H7	28	18	36	4	13,8	3	183,47 SEK
K0671.1125X14	passhål med spår	125	14H7	28	18	36	5	16,3	3	183,47 SEK
K0671.1140X14	passhål med spår	140	14H7	30	19	39	5	16,3	3	211,25 SEK
K0671.1140X16	passhål med spår	140	16H7	30	19	39	5	18,3	3	211,25 SEK
K0671.1160X14	passhål med spår	160	14H7	32	20	40	5	16,3	3	229,90 SEK
K0671.1160X16	passhål med spår	160	16H7	32	20	40	5	18,3	3	229,90 SEK
K0671.1180X16	passhål med spår	180	16H7	36	22	43	5	18,3	3	318,09 SEK
K0671.1180X18	passhål med spår	180	18H7	36	22	43	6	20,8	3	318,09 SEK
K0671.1200X18	passhål med spår	200	18H7	38	24	45	6	20,8	3	345,77 SEK
K0671.1200X22	passhål med spår	200	22H7	38	24	45	6	24,8	3	345,77 SEK
K0671.1250X22	passhål med spår	250	22H7	45	28	50	6	24,8	5	542,35 SEK
K0671.1250X26	passhål med spår	250	26H7	45	28	50	8	29,3	5	542,35 SEK
K0671.1315X26	passhål med spår	315	26H7	53	33	56	8	29,3	5	817,02 SEK
K0671.1315X30	passhål med spår	315	30H7	53	33	56	8	33,3	5	817,02 SEK
K0671.1400X30	passhål med spår	400	30H7	65	38	63	8	33,3	5	1 474,75 SEK
K0671.1400X34	passhål med spår	400	34H7	65	38	63	10	37,3	5	1 474,75 SEK
K0671.1500X34	passhål med spår	500	34H7	78	45	72	10	37,3	5	2 992,81 SEK
K0671.1500X40	passhål med spår	500	40H7	78	45	72	12	43,3	5	2 992,81 SEK

Handrattar
DIN 950, av gråjärn, med fast roterande handtag

Mer information

Ritningar

Handrattar DIN 950, av gråjärn, med fast roterande handtag

Artikelval/-filter.

Beställningsnr.	Utförande 1	D1	D2	D3	L1	L3	B3	T	Antal ekrar	Fast, roterande handtag DIN 39 Form E	Pris
K0671.2080X10	passhål	80	10H7	24	16	29	-	-	3	ø16 x M6 x 50	164,92 SEK
K0671.2080X12	passhål	80	12H7	24	16	29	-	-	3	ø16 x M6 x 50	164,92 SEK
K0671.2100X10	passhål	100	10H7	26	17	33	-	-	3	ø16 x M6 x 50	188,03 SEK
K0671.2100X12	passhål	100	12H7	26	17	33	-	-	3	ø16 x M6 x 50	188,03 SEK
K0671.2125X12	passhål	125	12H7	28	18	36	-	-	3	ø20 x M8 x 64	228,63 SEK
K0671.2125X14	passhål	125	14H7	28	18	36	-	-	3	ø20 x M8 x 64	228,63 SEK
K0671.2140X14	passhål	140	14H7	30	19	39	-	-	3	ø20 x M8 x 64	255,73 SEK
K0671.2140X16	passhål	140	16H7	30	19	39	-	-	3	ø20 x M8 x 64	255,73 SEK
K0671.2160X14	passhål	160	14H7	32	20	40	-	-	3	ø25 x M10 x 80	300,70 SEK
K0671.2160X16	passhål	160	16H7	32	20	40	-	-	3	ø25 x M10 x 80	300,70 SEK
K0671.2180X16	passhål	180	16H7	36	22	43	-	-	3	ø25 x M10 x 80	388,99 SEK
K0671.2180X18	passhål	180	18H7	36	22	43	-	-	3	ø25 x M10 x 80	388,99 SEK
K0671.2200X18	passhål	200	18H7	38	24	45	-	-	3	ø25 x M10 x 80	414,92 SEK
K0671.2200X22	passhål	200	22H7	38	24	45	-	-	3	ø25 x M10 x 80	414,92 SEK
K0671.2250X22	passhål	250	22H7	45	28	50	-	-	5	ø32 x M12 x 100	662,30 SEK
K0671.2250X26	passhål	250	26H7	45	28	50	-	-	5	ø32 x M12 x 100	662,30 SEK
K0671.2315X26	passhål	315	26H7	53	33	56	-	-	5	ø32 x M12 x 100	941,24 SEK
K0671.2315X30	passhål	315	30H7	53	33	56	-	-	5	ø32 x M12 x 100	941,24 SEK
K0671.2400X30	passhål	400	30H7	65	38	63	-	-	5	ø36 x M16 x 112	1 633,64 SEK
K0671.2400X34	passhål	400	34H7	65	38	63	-	-	5	ø36 x M16 x 112	1 633,64 SEK
K0671.2500X34	passhål	500	34H7	78	45	72	-	-	5	ø36 x M16 x 112	3 137,63 SEK
K0671.2500X40	passhål	500	40H7	78	45	72	-	-	5	ø36 x M16 x 112	3 137,63 SEK
K0671.3080X10	passhål med spår	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 50	177,84 SEK
K0671.3080X12	passhål med spår	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 50	177,84 SEK
K0671.3100X10	passhål med spår	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 50	202,41 SEK
K0671.3100X12	passhål med spår	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 50	202,41 SEK
K0671.3125X12	passhål med spår	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 64	242,91 SEK
K0671.3125X14	passhål med spår	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 64	242,91 SEK
K0671.3140X14	passhål med spår	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 64	270,40 SEK
K0671.3140X16	passhål med spår	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 64	270,40 SEK
K0671.3160X14	passhål med spår	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 80	315,37 SEK
K0671.3160X16	passhål med spår	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 80	315,37 SEK
K0671.3180X16	passhål med spår	180	16H7	36	22	43	5	18,3	3	ø25 x M10 x 80	404,92 SEK
K0671.3180X18	passhål med spår	180	18H7	36	22	43	6	20,8	3	ø25 x M10 x 80	404,92 SEK
K0671.3200X18	passhål med spår	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 80	431,04 SEK
K0671.3200X22	passhål med spår	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 80	431,04 SEK
K0671.3250X22	passhål med spår	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 100	682,50 SEK
K0671.3250X26	passhål med spår	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 100	682,50 SEK
K0671.3315X26	passhål med spår	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 100	958,43 SEK
K0671.3315X30	passhål med spår	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 100	958,43 SEK
K0671.3400X30	passhål med spår	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 112	1 662,88 SEK
K0671.3400X34	passhål med spår	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 112	1 662,88 SEK
K0671.3500X34	passhål med spår	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 112	3 180,84 SEK
K0671.3500X40	passhål med spår	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 112	3 180,84 SEK

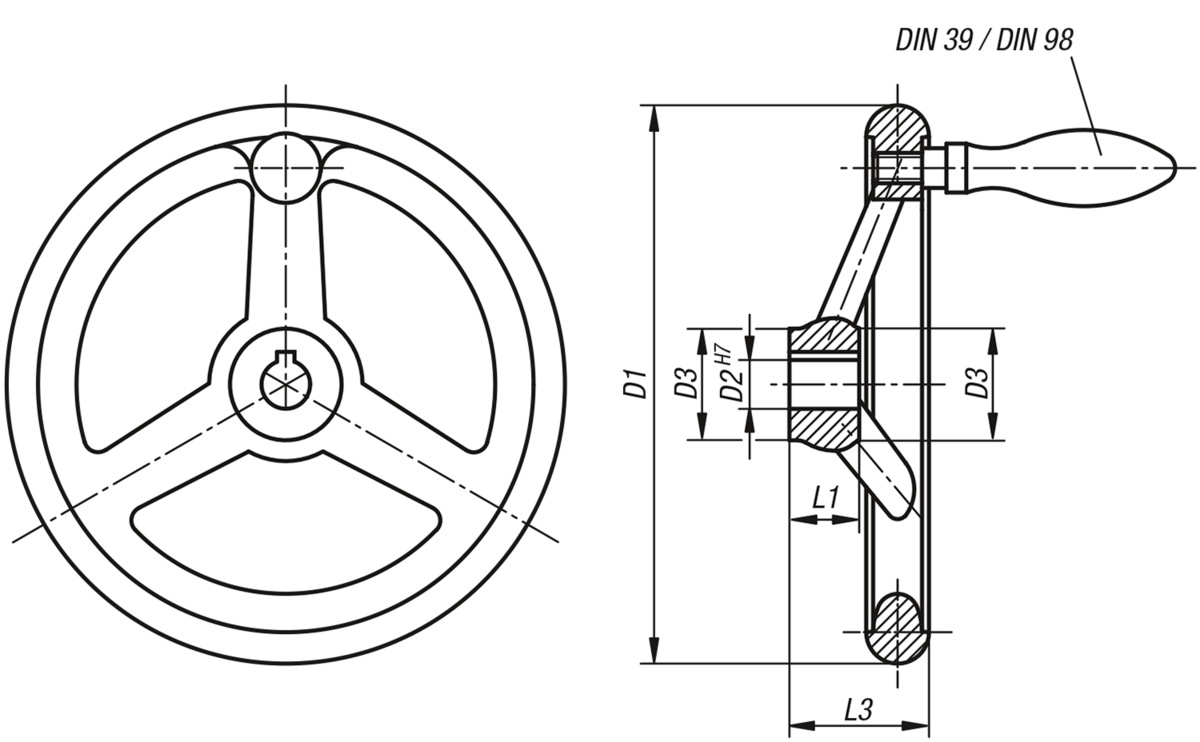

Handrattar
DIN 950, av gråjärn, med vridbart roterande handtag

Mer information

Ritningar

Handrattar DIN 950, av gråjärn, med vridbart roterande handtag

Artikelval/-filter.

Beställningsnr.	Utförande 1	D1	D2	D3	L1	L3	B3	T	Antal ekrar	Vridbart roterande handtag DIN 98 Form E	Pris
K0671.4080X10	passhål	80	10H7	24	16	29	-	-	3	ø16 x M6 x 54.5	206,78 SEK
K0671.4080X12	passhål	80	12H7	24	16	29	-	-	3	ø16 x M6 x 54.5	206,78 SEK
K0671.4100X10	passhål	100	10H7	26	17	33	-	-	3	ø16 x M6 x 54.5	229,90 SEK
K0671.4100X12	passhål	100	12H7	26	17	33	-	-	3	ø16 x M6 x 54.5	229,90 SEK
K0671.4125X12	passhål	125	12H7	28	18	36	-	-	3	ø20 x M8 x 67	269,14 SEK
K0671.4125X14	passhål	125	14H7	28	18	36	-	-	3	ø20 x M8 x 67	269,14 SEK
K0671.4140X14	passhål	140	14H7	30	19	39	-	-	3	ø20 x M8 x 67	296,23 SEK
K0671.4140X16	passhål	140	16H7	30	19	39	-	-	3	ø20 x M8 x 67	296,23 SEK
K0671.4160X14	passhål	160	14H7	32	20	40	-	-	3	ø25 x M10 x 83	344,21 SEK
K0671.4160X16	passhål	160	16H7	32	20	40	-	-	3	ø25 x M10 x 83	344,21 SEK
K0671.4180X16	passhål	180	16H7	36	22	43	-	-	3	ø25 x M10 x 83	432,21 SEK
K0671.4180X18	passhål	180	18H7	36	22	43	-	-	3	ø25 x M10 x 83	432,21 SEK
K0671.4200X18	passhål	200	18H7	38	24	45	-	-	3	ø25 x M10 x 83	456,78 SEK
K0671.4200X22	passhål	200	22H7	38	24	45	-	-	3	ø25 x M10 x 83	456,78 SEK
K0671.4250X22	passhål	250	22H7	45	28	50	-	-	5	ø32 x M12 x 105,5	711,25 SEK
K0671.4250X26	passhål	250	26H7	45	28	50	-	-	5	ø32 x M12 x 105,5	711,25 SEK
K0671.4315X26	passhål	315	26H7	53	33	56	-	-	5	ø32 x M12 x 105,5	984,56 SEK
K0671.4315X30	passhål	315	30H7	53	33	56	-	-	5	ø32 x M12 x 105,5	984,56 SEK
K0671.4400X30	passhål	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117	1 677,15 SEK
K0671.4400X34	passhål	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117	1 677,15 SEK
K0671.4500X34	passhål	500	34H7	78	45	72	-	-	5	ø36 x M16 x 117	3 180,84 SEK
K0671.4500X40	passhål	500	40H7	78	45	72	-	-	5	ø36 x M16 x 117	3 180,84 SEK
K0671.5080X10	passhål med spår	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 54.5	219,70 SEK
K0671.5080X12	passhål med spår	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 54.5	219,70 SEK
K0671.5100X10	passhål med spår	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 54.5	244,37 SEK
K0671.5100X12	passhål med spår	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 54.5	244,37 SEK
K0671.5125X12	passhål med spår	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 67	283,32 SEK
K0671.5125X14	passhål med spår	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 67	283,32 SEK
K0671.5140X14	passhål med spår	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 67	310,99 SEK
K0671.5140X16	passhål med spår	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 67	310,99 SEK
K0671.5160X14	passhål med spår	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 83	358,59 SEK
K0671.5160X16	passhål med spår	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 83	358,59 SEK
K0671.5180X16	passhål med spår	180	16H7	36	22	43	5	18,3	3	ø25 x M10 x 83	446,68 SEK
K0671.5180X18	passhål med spår	180	18H7	36	22	43	6	20,8	3	ø25 x M10 x 83	446,68 SEK
K0671.5200X18	passhål med spår	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 83	474,16 SEK
K0671.5200X22	passhål med spår	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 83	474,16 SEK
K0671.5250X22	passhål med spår	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 105,5	731,55 SEK
K0671.5250X26	passhål med spår	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 105,5	731,55 SEK
K0671.5315X26	passhål med spår	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 105,5	1 012,04 SEK
K0671.5315X30	passhål med spår	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 105,5	1 012,04 SEK
K0671.5400X30	passhål med spår	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117	1 706,20 SEK
K0671.5400X34	passhål med spår	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117	1 706,20 SEK
K0671.5500X34	passhål med spår	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 117	3 224,26 SEK
K0671.5500X40	passhål med spår	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 117	3 224,26 SEK
