Material
Grundkropp i rostfritt stål
Tätning i NBR.
Tätning i NBR.
Utförande
Rostfritt stål, blankt.
Visa mer
Visa mindre
Beskrivning
Produktbeskrivning
Spänns med tryckluft.
Lossningen sker med den integrerade fjädern.
Lossningen sker med den integrerade fjädern.
Material
Grundkropp i rostfritt stål
Tätning i NBR.
Tätning i NBR.
Utförande
Rostfritt stål, blankt.
Anmärkning
Monteringsmått för plattjocklek 6 mm.
Spänn- och hållkrafterna som anges gäller vid ett arbetstryck på 0,5 Mpa.
Om flera positioneringsenheter används får avståndstoleransen på ±0,1 mm inte överskridas.
Upprepningsnoggrannheten är ± 0,2 mm.
Spänn- och hållkrafterna som anges gäller vid ett arbetstryck på 0,5 Mpa.
Om flera positioneringsenheter används får avståndstoleransen på ±0,1 mm inte överskridas.
Upprepningsnoggrannheten är ± 0,2 mm.

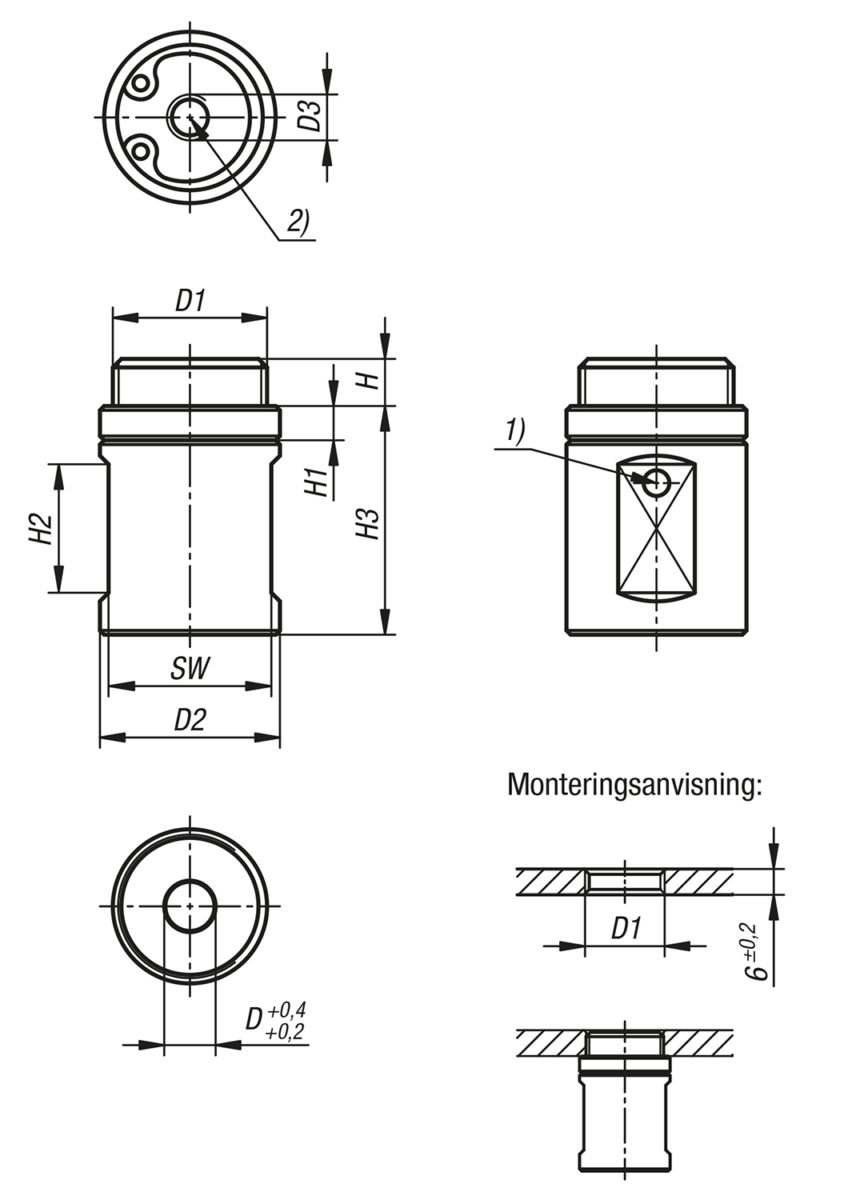

Ritningsinformation
1) Luftventil (ensidig)
2) Anslutning ”Spänna”

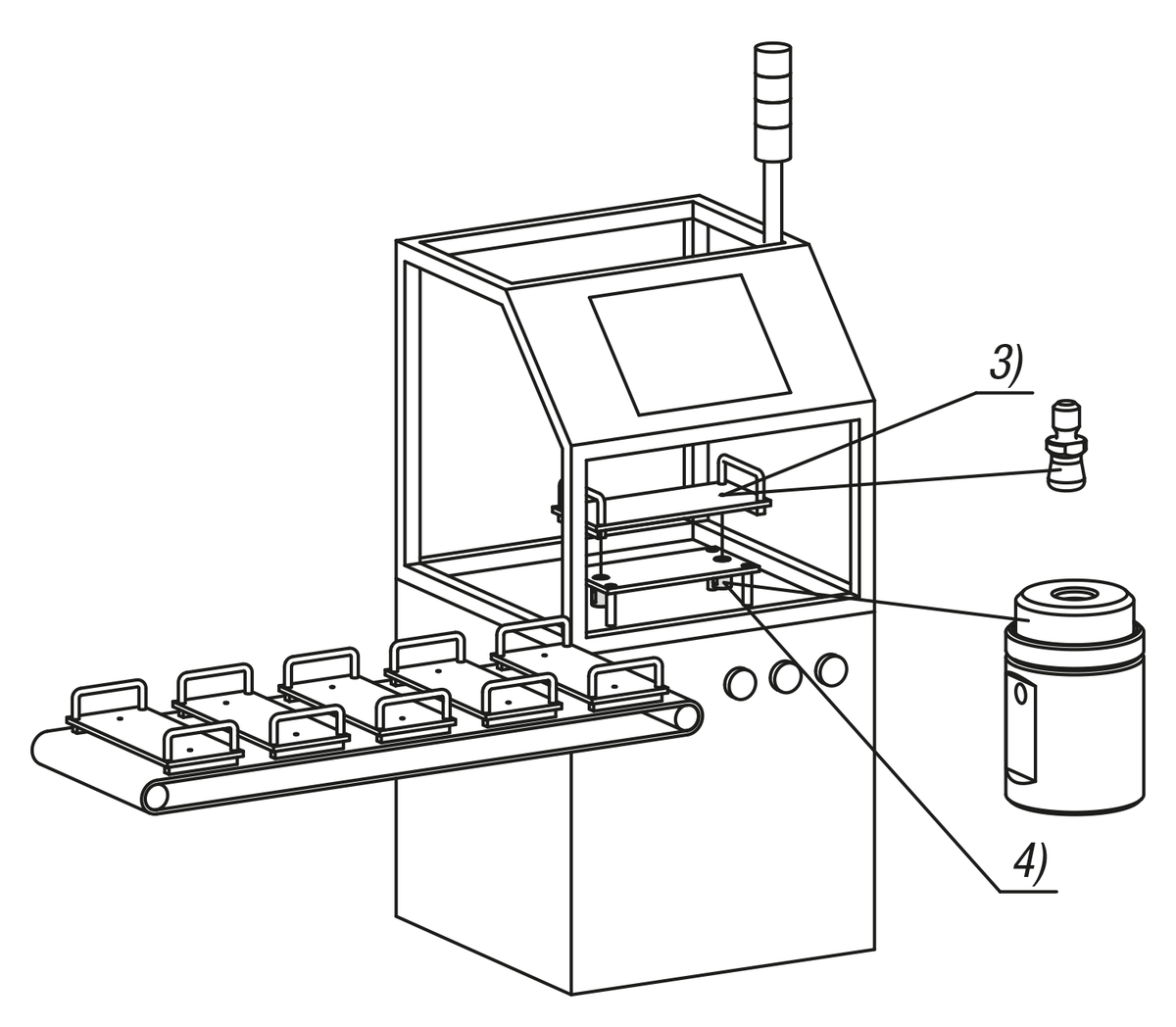

3) Spännbult
4) Positioneringsfäste
2) Anslutning ”Spänna”
3) Spännbult
4) Positioneringsfäste
Tillbehör

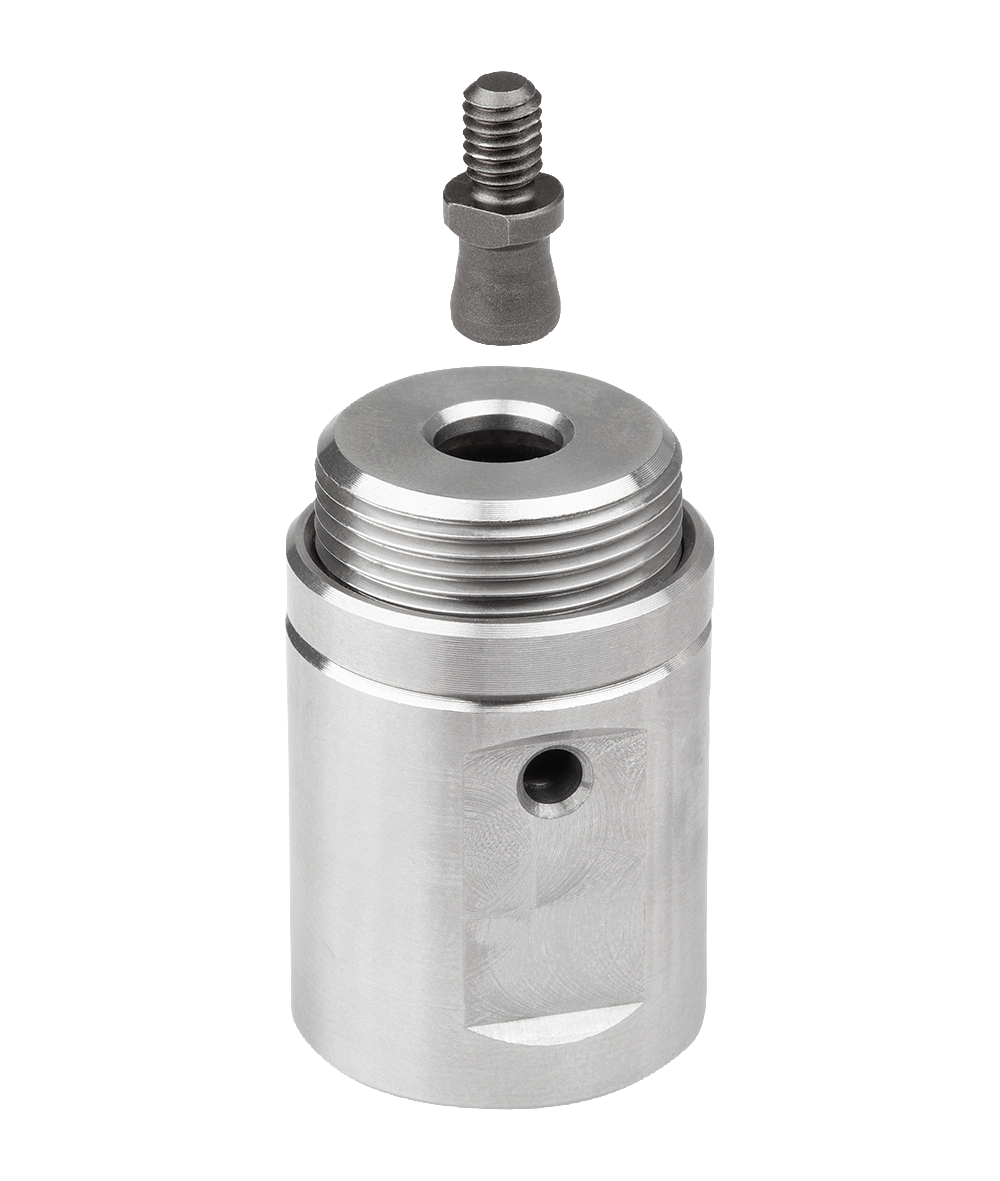

Spännbultar K1564.
