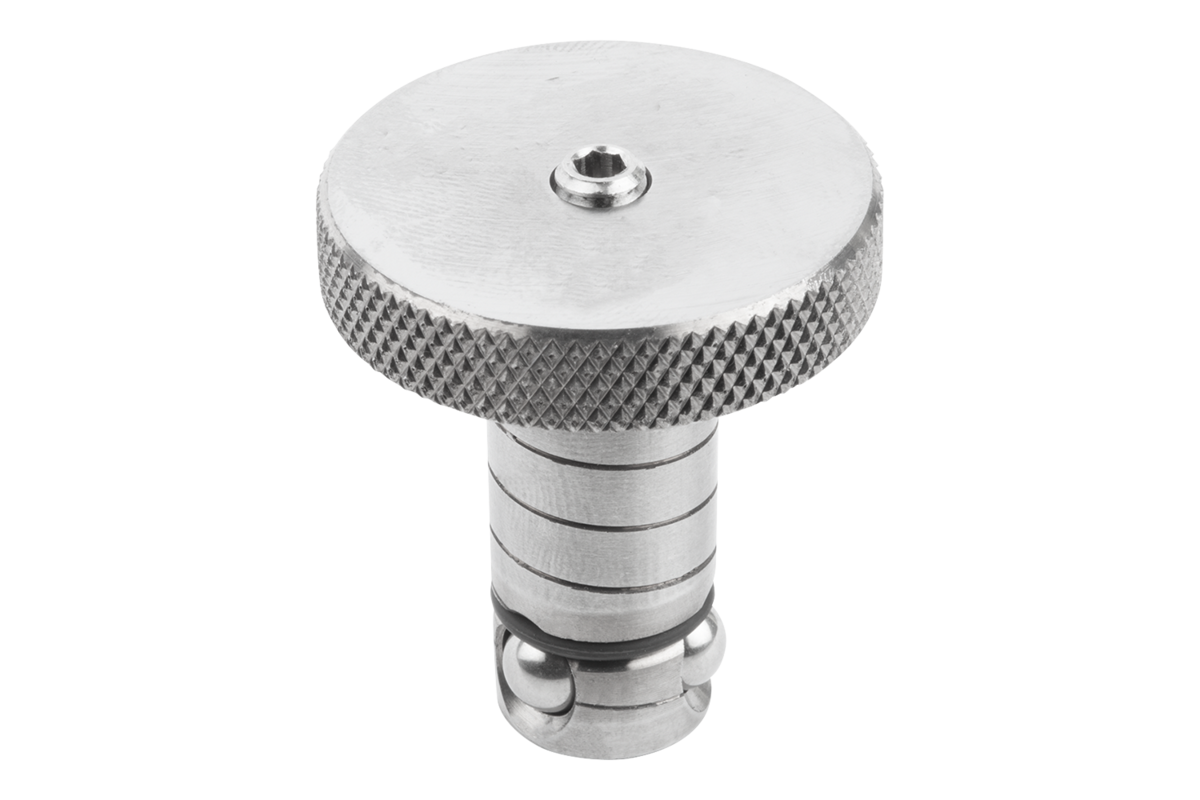

Positioneringscylinder rostfritt stål, pneumatisk
K1738

Positioneringscylinder rostfritt stål, pneumatisk

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Form A spänns av en fjäder i utgångsläget. Genom tryckluft lossas positioneringscylindern.

Form B är lossad i utgångsläget. Genom tryckluft spänns positioneringscylindern igen.
Material:Grundkropp i rostfritt stål
Tätning i NBR.

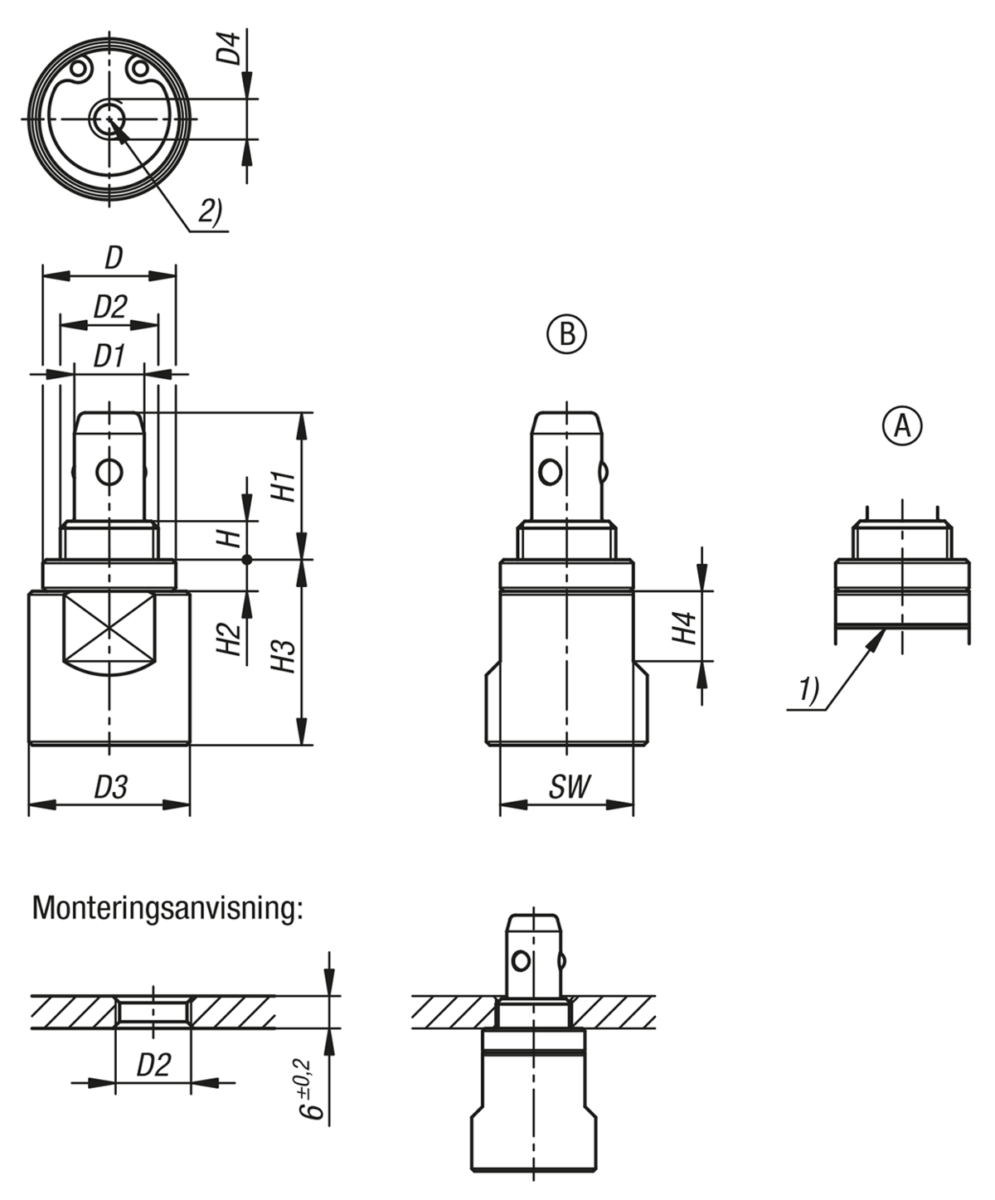

Utförande:Rostfritt stål, blankt.Beställningsinformation:Märkning Form A med karakteristik.Anmärkning:Spänn- och hållkrafterna som anges gäller vid ett arbetstryck på 0,5 Mpa.Montage:Monteringsmått för plattjocklek 6 mm.Tillbehör:K1739 Fästhylsor rostfritt stålRitningsinformation:

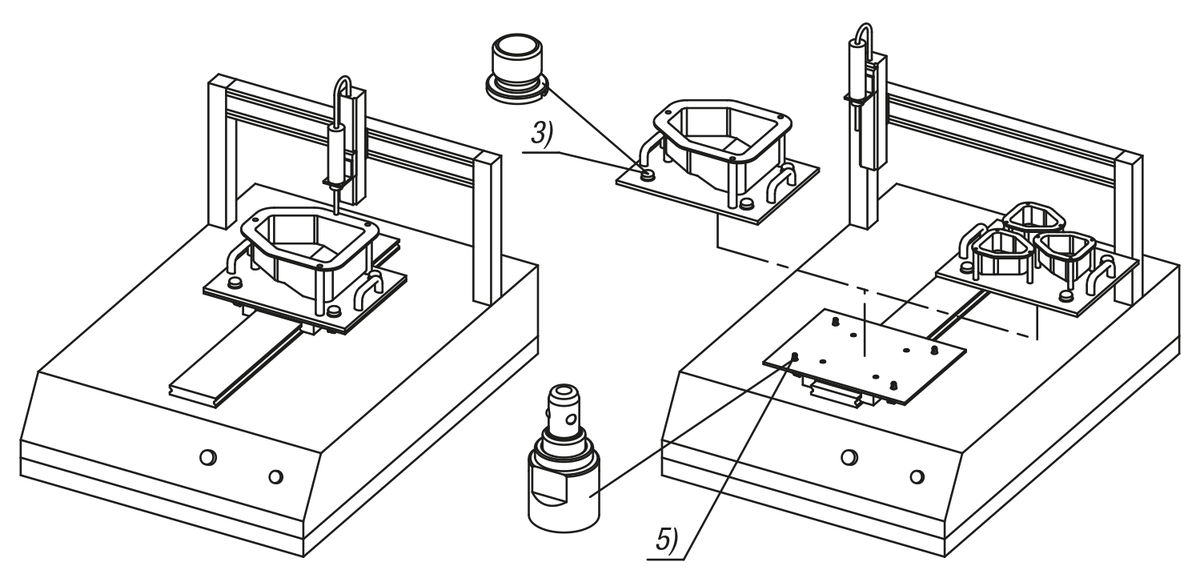

1) Karakteristik Form A
2) Tryckluftsanslutning
3) Fästhylsa för positioneringscylinder
4) Positioneringscylinder Form A
5) Positioneringscylinder Form B
Speciellt:
RoHSRostfritt stål
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1738 Positioneringscylinder rostfritt stål, pneumatisk 395 kB

Ritningar

Positioneringscylinder rostfritt stål, pneumatisk

Artikelval/-filter.

Beställningsnr.FormForm-typD

D1D2D3D4HH1H2H3H4SWArbetstryck
MPa
F
N
Hållkraft
N
CADTillb.PrisBeställ
K1738.10140Afjäderspänning1910M14x123M55,5214,526,510190,3 - 0,750150 743,09 SEK
K1738.10141Bpneumatisk spänning1910M14x123M55,5214,526,510190,3 - 0,7150300 743,09 SEK
