        Styrbultar, avplanade, Form C

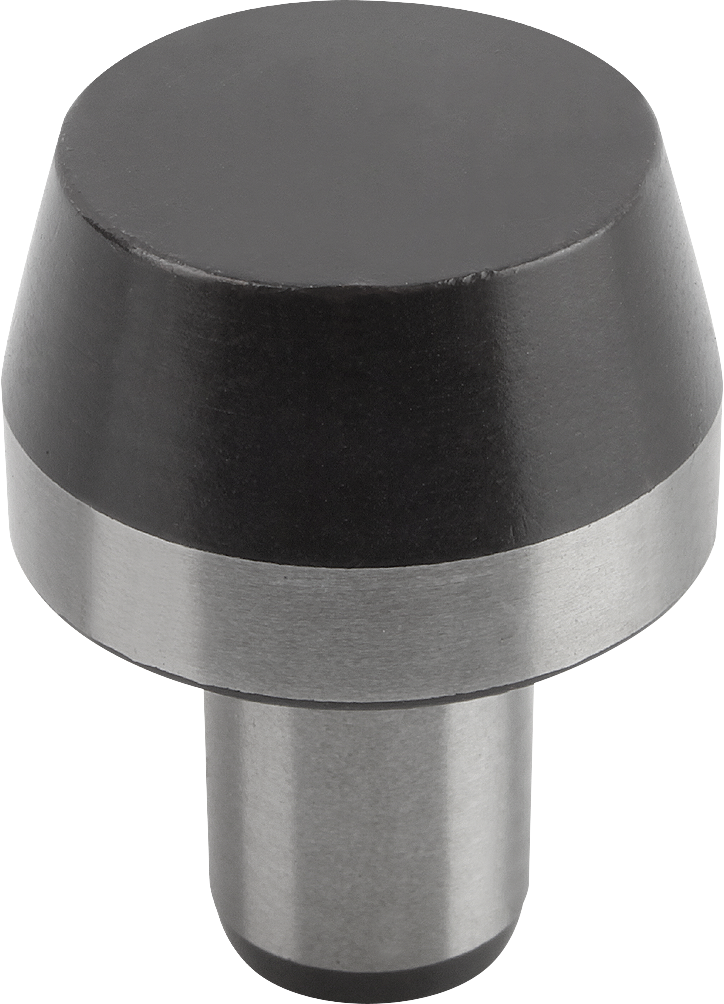

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Verktygsstål.Utförande:Härdat och slipat.Anmärkning:Den avplanade Form C kan användas för att överbrygga toleranser för hålavstånd eller låsa delen som ska positioneras i en riktning.
Liknande bultar, se K0352, K0353, K0354 och K0355.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0293_C Styrbultar, avplanade, Form C

156 kB

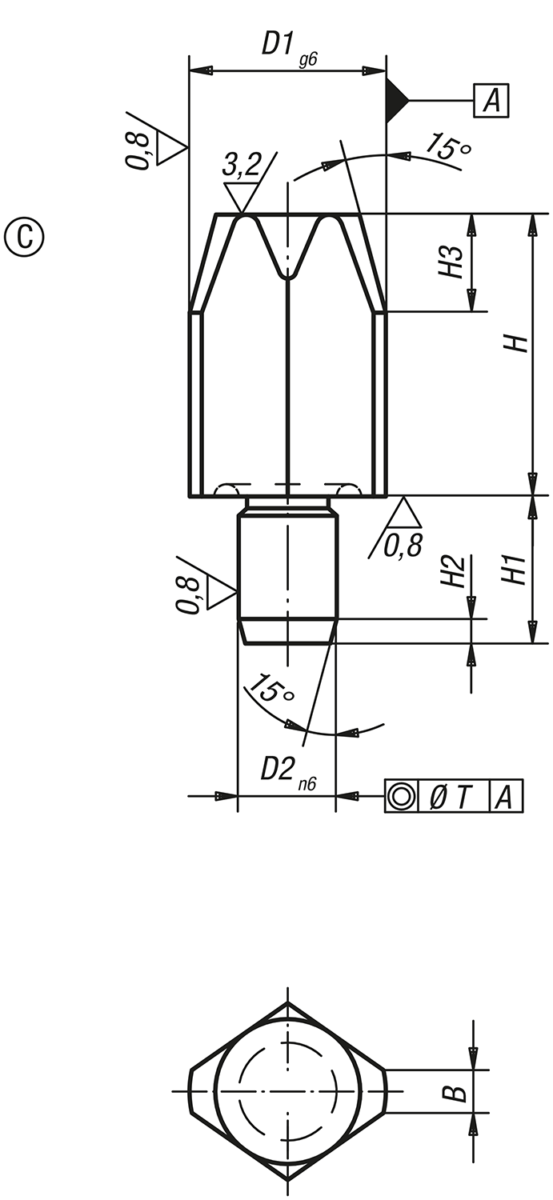

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Utförande 1	B	D1	D2	H	H1	H2	H3	T	Pris
K0293.406	C	kort utförande	1	6	4	7	6	1,2	4	0,02	69,92 SEK
K0293.408	C	kort utförande	1,6	8	6	10	9	1,6	6	0,02	76,08 SEK
K0293.410	C	kort utförande	2,5	10	6	10	9	1,6	6	0,02	90,19 SEK
K0293.412	C	kort utförande	2,5	12	6	10	9	1,6	6	0,02	87,47 SEK
K0293.416	C	kort utförande	3,5	16	8	13	12	2	8	0,04	106,49 SEK
K0293.420	C	kort utförande	5	20	12	15	18	2	9	0,04	154,98 SEK
K0293.425	C	kort utförande	5	25	12	15	18	2,5	9	0,04	158,74 SEK
K0293.506	C	långt utförande	1	6	4	12	6	1,2	4	0,02	71,17 SEK
K0293.508	C	långt utförande	1,6	8	6	16	9	1,6	6	0,02	77,54 SEK
K0293.510	C	långt utförande	2,5	10	6	18	9	1,6	6	0,02	91,33 SEK
K0293.512	C	långt utförande	2,5	12	6	18	9	1,6	6	0,02	98,02 SEK
K0293.516	C	långt utförande	3,5	16	8	22	12	2	8	0,04	132,30 SEK
K0293.520	C	långt utförande	5	20	12	25	18	2	9	0,04	160,30 SEK
K0293.525	C	långt utförande	5	25	12	25	18	2,5	9	0,04	180,16 SEK
