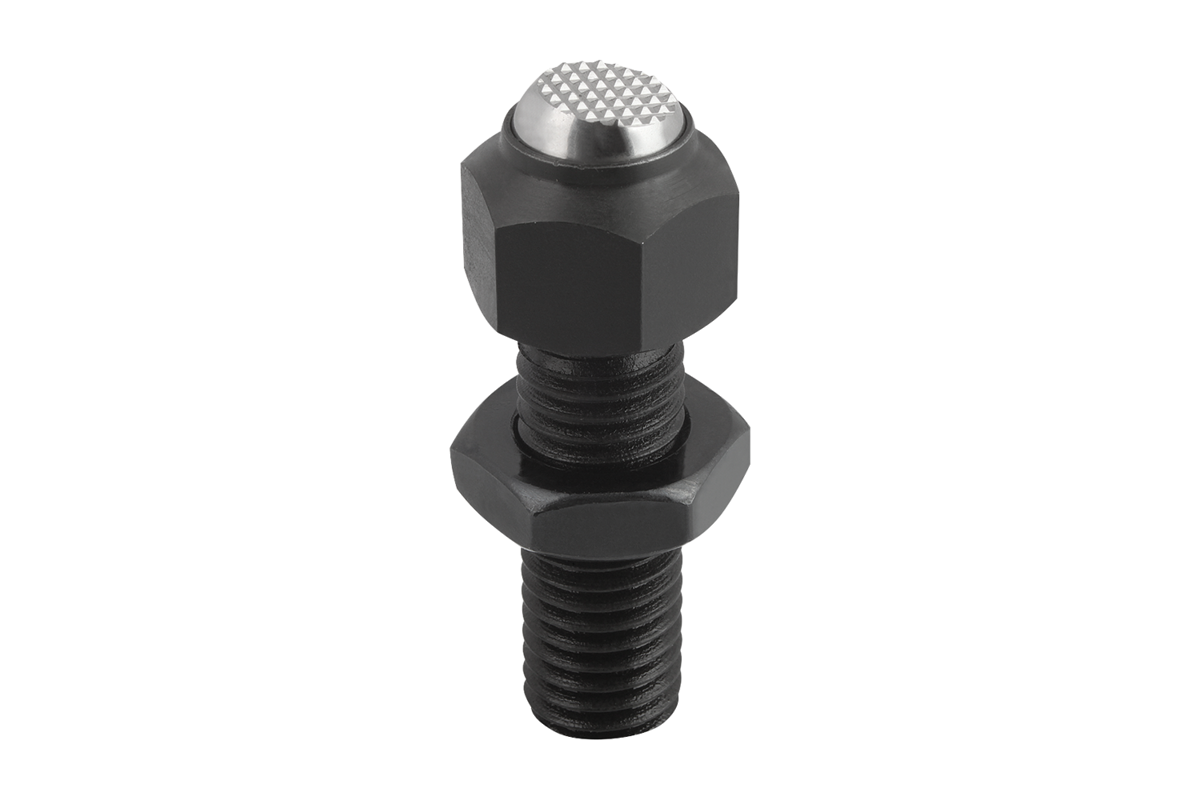

        Pendelstöd, justerbara, Form F, kula avplanad, med räffling

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål eller rostfritt stål.Utförande:Stålutförande:
hus seghärdat och manganfosfaterat.
Mutter brunerad.

Utförande i rostfritt stål:
hus seghärdat och elpolerat.
Mutter blank.Anmärkning:Kulan är vridsäkrad.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0287_F Pendelstöd, justerbara, Form F, kula avplanad, med räffling

155 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	B	D2	D3	H	L	E	SW	Kul-Ø	Belastningsförmåga max. kN (endast vid statisk belastning)	Pris
K0287.308	F	stål	25	M8	5,8	11,6	36,6	14,5	13	8,5	8	342,89 SEK
K0287.310	F	stål	30	M10	8,6	15,7	45,7	19	17	12	8	439,22 SEK
K0287.312	F	stål	35	M12	8,6	15,7	50,7	19	17	12	15	439,22 SEK
K0287.316	F	stål	40	M16	10,5	20,7	60,7	27	24	16	25	621,54 SEK
K0287.320	F	stål	50	M20	20	27,3	77,3	33	30	25	90	978,10 SEK
K0287.3081	F	rostfritt stål	25	M8	5,8	11,6	36,6	14,5	13	8,5	8	411,13 SEK
K0287.3101	F	rostfritt stål	30	M10	8,6	15,7	45,7	19	17	12	8	527,15 SEK
K0287.3121	F	rostfritt stål	35	M12	8,6	15,7	50,7	19	17	12	15	527,15 SEK
K0287.3161	F	rostfritt stål	40	M16	10,5	20,7	60,7	27	24	16	25	745,95 SEK
K0287.3201	F	rostfritt stål	50	M20	20	27,3	77,3	33	30	25	90	1 173,87 SEK
