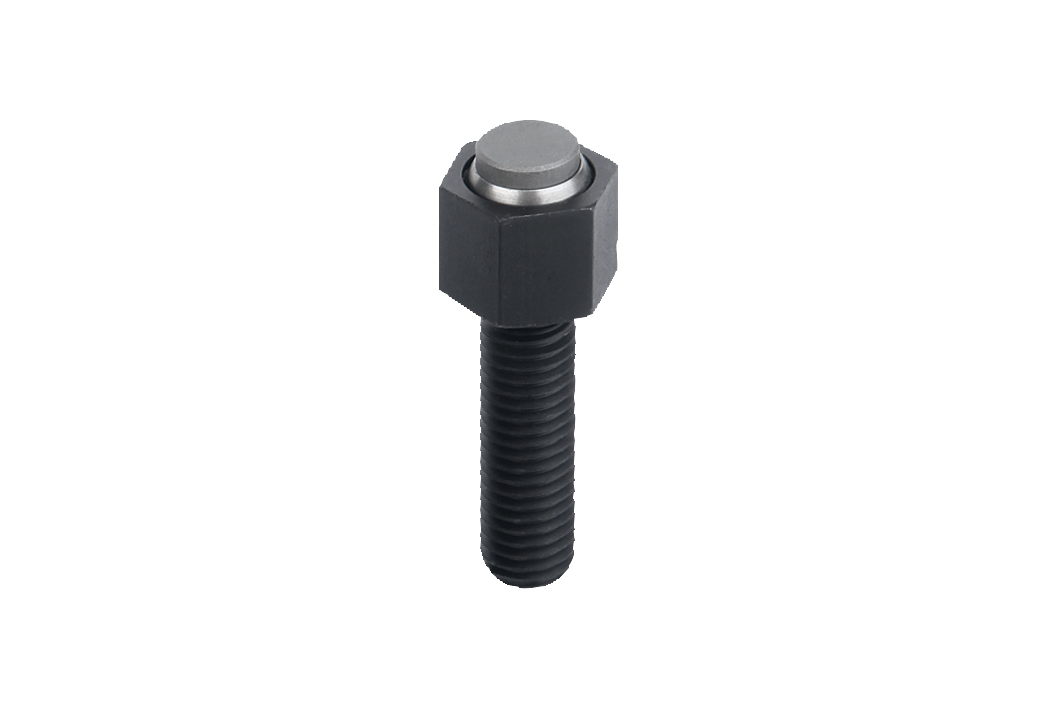

med O-ring och utbytbara insatser, Form E, insats i rostfritt stål avplanad, plan
- K0289_F
Pendelstöd, justerbara
med O-ring och utbytbara insatser, Form F,

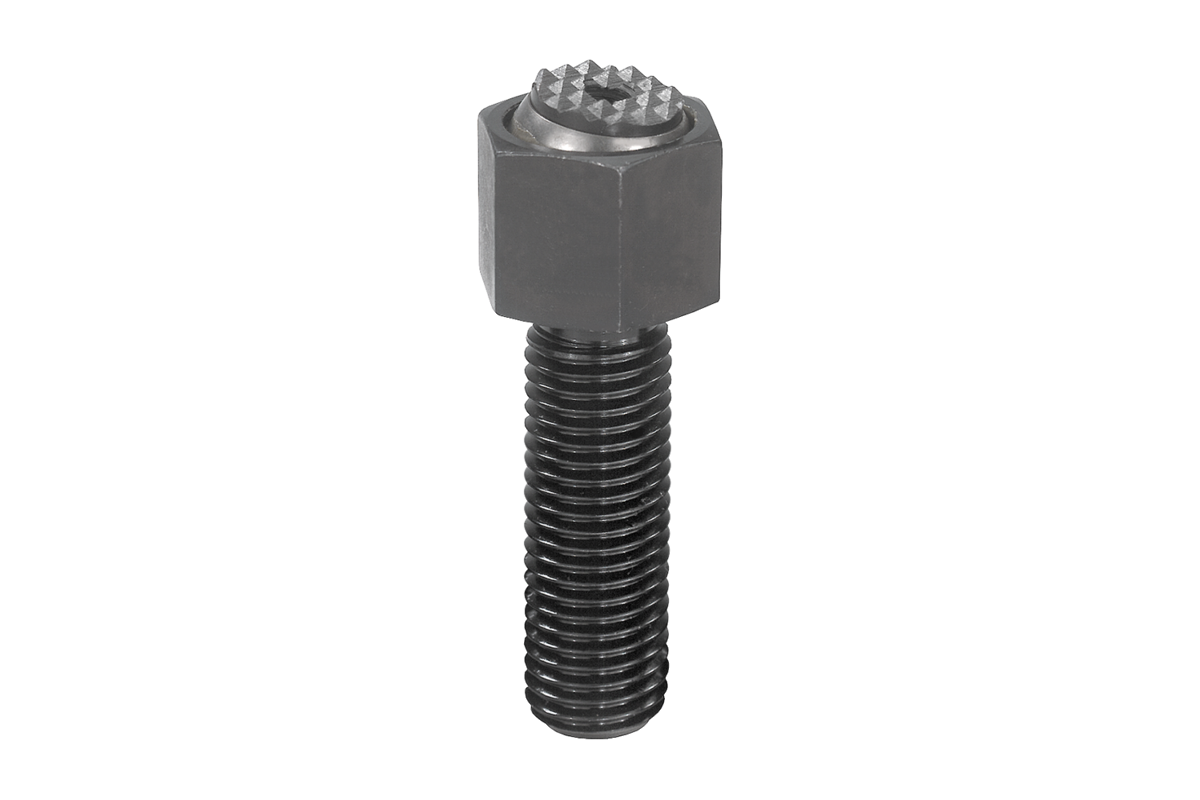

gripare avplanad, med räffling
- K0289_K
Pendelstöd, justerbara, med O-ring och utbytbara insatser, Form K, POM-insats avplanad, plan
- K0289_M
Pendelstöd, justerbara
med O-ring och utbytbara insatser, Form M,
gripare avplanad, med räffling i hårdmetall
- K0289_O
Pendelstöd, justerbara,

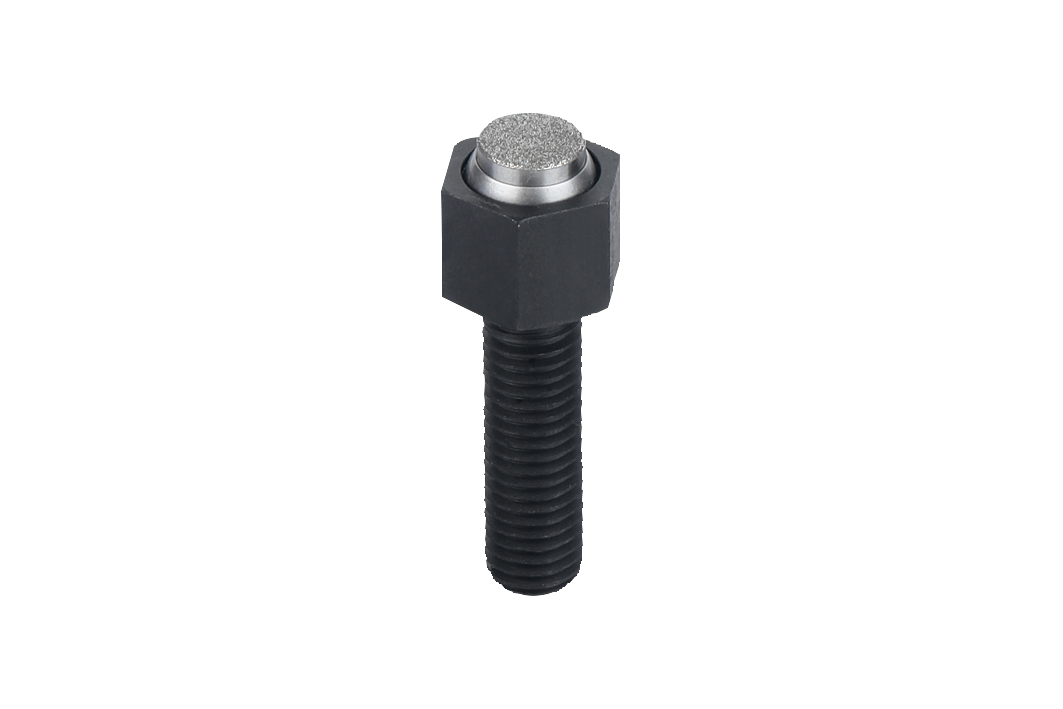

med O-ring och utbytbara insatser, Form O, insats i rostfritt stål med diamantyta
- K0289_P
Pendelstöd, justerbara,
med O-ring och utbytbara insatser, Form P, insats i rostfritt stål med polyuretanyta
- K0290
Pendelstöd justerbara
med O-ring och insexkant
- K0291
Pendelstöd justerbara,
med O-ring, utbytbara insatser och insexkant
- K0381
Kultryckskruvar med huvud
rostfritt stål
- K0380
Kultryckskruvar med huvud
- K0380
Kultryckskruvar med huvud
- K0384
Kultryckskruvar utan huvud
rostfritt stål med avplanad kula
- K0383
Kultryckskruvar utan huvud
med avplanad kula
- K1913
Kultryckskruvar utan huvud
kort utförande
- K0384
Kultryckskruvar utan huvud
rostfritt stål med avplanad kula och vridsäkring
- K0383
Kultryckskruvar utan huvud
med avplanad kula och vridsäkring
- K0382
Kultryckskruvar utan huvud
med fin gänga
- K0384
Kultryckskruvar utan huvud, rostfritt stål
med hel kula
- K0383
Kultryckskruvar utan huvud
med hel kula
- K0666
Kultryckskruvar utan huvud
med hel kula, med gängsäkring
- K0666
Kultryckskruvar utan huvud
med avplanad kula, med gängsäkring
- K0389
Tryckskruvar
- K0667
Tryckskruvar
rostfritt stål
- K0668
Tryckskruvar
med gängsäkring
- K0403
Tryckskruvar med välvd ansats
- K0272
Tryckskruvar med spets
- Gripare
- Styrbultar, stödbultar
- Komponenter med ställbar höjd
- Maskinelement, fixturelement
- Leder
- Magneter
- Dämpningselement
- Nivåindikatorer,
gängade pluggar
- Skalor, Ringskalor, Libeller
- Transportteknik
- Verktyg, verkstadsartiklar
- Hostskydd
- Spännteknik
- Speciallösningar
- Klassiker
|
|
|
K0289_CPendelstöd, justerbara, med O-ring och utbytbara insatser, Form... |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Kropp i seghärdat stål.
Kugel i rost- och syrabeständigt stål.
Insats:
Form C verktygsstål.Utförande:Kropp seghärdad och brunerad.
Kula härdad och blank.
Insats:
Form C härdad och brunerad.Anmärkning:Pendelstöden används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken.
Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.
Man kan ta ut kulan genom att trycka lätt på cylinderskruven.
Kulan är vridsäkrad.Fördelar:Mycket ekonomiska eftersom insatserna kan bytas ut.
Den inbyggda O-ringen håller fast kulan och skyddar mot smuts och främmande partiklar.
Det garanterar en jämn rörelse.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

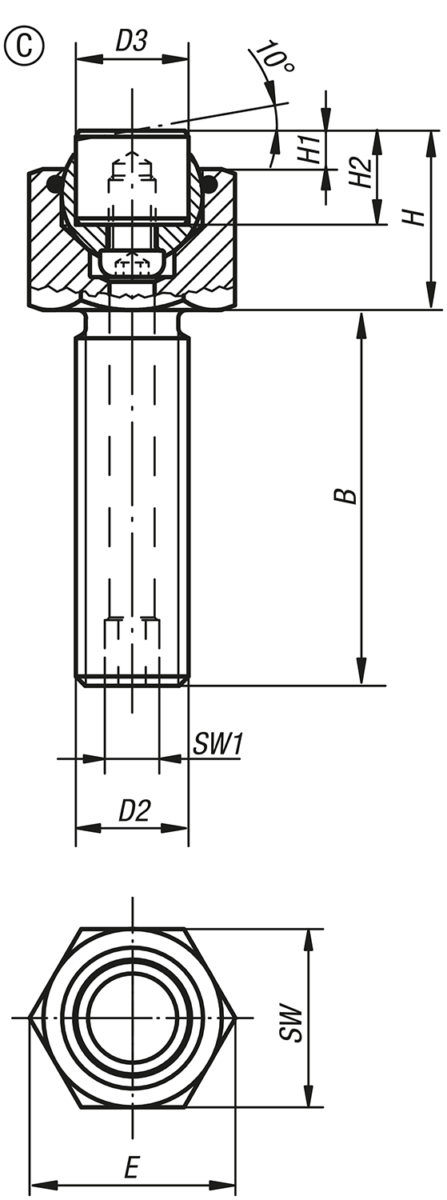

| Beställningsnr. | Form | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Kul-Ø | Belastningsförmåga
max. kN (endast vid
statisk belastning) | Beställningsnr.
för stålinsats | CAD | Tillb. | Pris | Beställ |
|---|
| K0289.110X015 | C | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10108 |  |  | 754,67 SEK | | | K0289.110X030 | C | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10108 | | | 767,05 SEK | | | K0289.110X050 | C | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10108 | | | 777,70 SEK | | | K0289.112X020 | C | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12108 | | | 825,48 SEK | | | K0289.112X040 | C | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12108 | | | 830,65 SEK | | | K0289.112X060 | C | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12108 | | | 834,52 SEK | | | K0289.116X025 | C | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16108 | | | 892,75 SEK | | | K0289.116X050 | C | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16108 | | | 892,75 SEK | | | K0289.116X080 | C | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16108 | | | 912,13 SEK | | | K0289.120X030 | C | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20108 | | | 989,29 SEK | | | K0289.120X060 | C | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20108 | | | 1 001,89 SEK | | | K0289.120X100 | C | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20108 | | | 1 040,73 SEK | | | K0289.124X040 | C | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | K0385.25108 | | | 1 196,57 SEK | | | K0289.124X100 | C | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | K0385.25108 | | | 1 262,12 SEK | |
