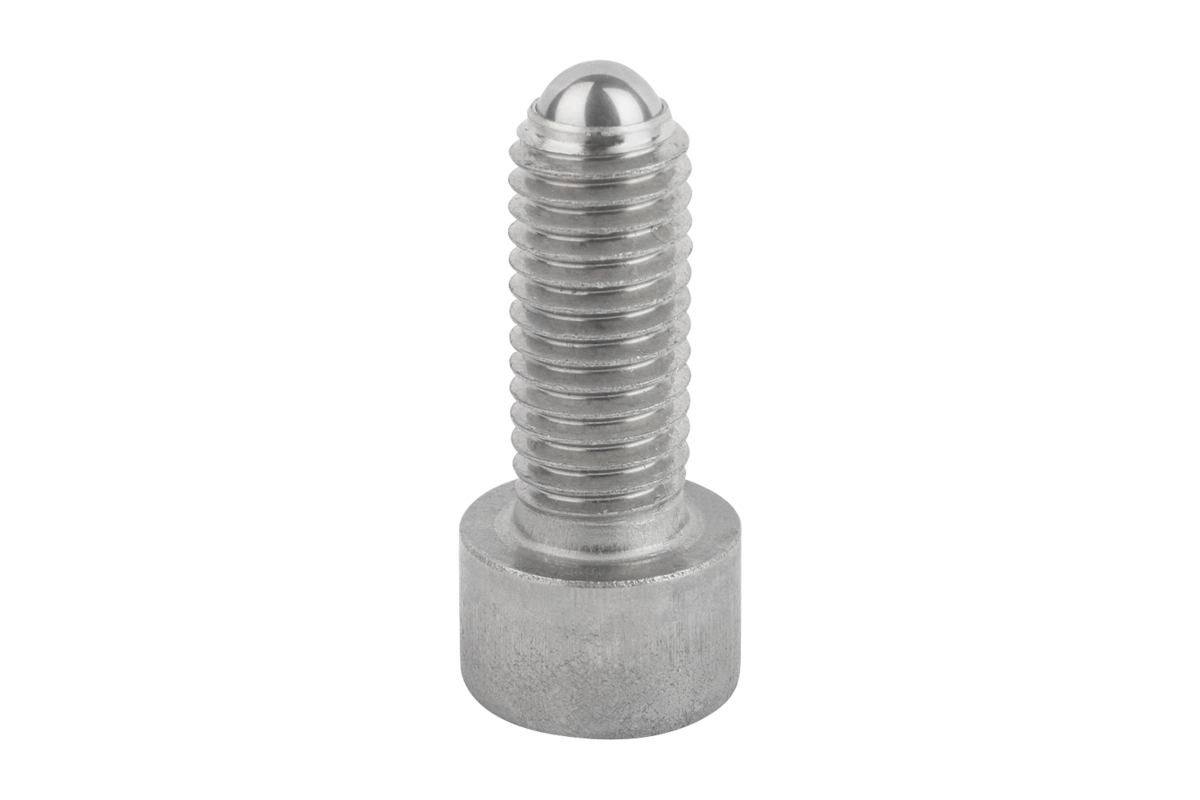

        Kultryckskruvar med huvud, rostfritt stål, Form B med avplanad kula

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Rostfritt stål.Utförande:Blank.Anmärkning:Med den avplanade kulan i Form B kan man klämma fast, spänna eller stötta ej planparallella ytor skevningsfritt, eftersom den rörligt lagrade kulan anpassas upp till 9 .Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0381_B Kultryckskruvar med huvud, rostfritt stål, Form B med avplanad kula

87,8 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D3	L	L1	L2	Kul-Ø	SW	Pris
K0381.20410	B	M4	1,4	7	9,7	2,1	4	2,5	3	50,37 SEK
K0381.20416	B	M4	1,4	7	15,7	2,1	4	2,5	3	50,37 SEK
K0381.20420	B	M4	1,4	7	19,7	2,1	4	2,5	3	50,37 SEK
K0381.20512	B	M5	2	8,5	11,7	2,4	5	3	4	51,62 SEK
K0381.20516	B	M5	2	8,5	15,7	2,4	5	3	4	51,62 SEK
K0381.20520	B	M5	2	8,5	19,7	2,4	5	3	4	51,62 SEK
K0381.20620	B	M6	3,2	10	20	3	6	4	5	54,34 SEK
K0381.20630	B	M6	3,2	10	30	3	6	4	5	54,34 SEK
K0381.20640	B	M6	3,2	10	40	16	6	4	5	54,87 SEK
K0381.20820	B	M8	4,5	13	20	3,5	8	5,5	6	67,62 SEK
K0381.20835	B	M8	4,5	13	35	3,5	8	5,5	6	72,11 SEK
K0381.20850	B	M8	4,5	13	50	22	8	5,5	6	77,75 SEK
K0381.21025	B	M10	6	16	25	4,5	10	7	8	83,29 SEK
K0381.21040	B	M10	6	16	40	4,5	10	7	8	87,78 SEK
K0381.21060	B	M10	6	16	60	28	10	7	8	91,54 SEK
K0381.21230	B	M12	7,2	18	30	5	12	8,5	10	109,84 SEK
K0381.21250	B	M12	7,2	18	50	5	12	8,5	10	118,29 SEK
K0381.21280	B	M12	7,2	18	80	44	12	8,5	10	127,07 SEK
K0381.21640	B	M16	10,7	24	40	6	16	12	14	187,68 SEK
K0381.21660	B	M16	10,7	24	60	6	16	12	14	190,82 SEK
K0381.21680	B	M16	10,7	24	80	36	16	12	14	204,93 SEK
