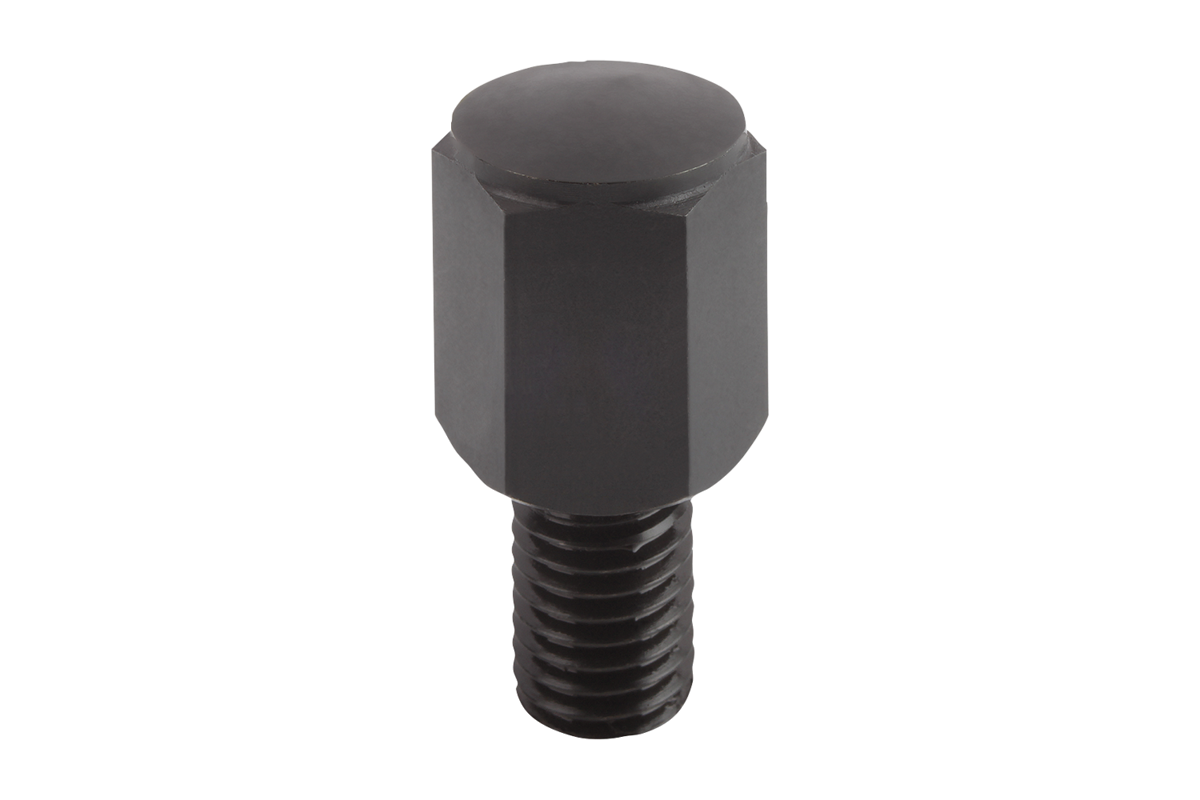

        Positioneringsfötter, Form B plan yta slipad och härdad

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Kropp i seghärdat stål.Utförande:Kropp seghärdat och brunerad.
Kontaktytorna sätthärdade.Anmärkning:Positioneringsfötterna används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken. Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0299_B Positioneringsfötter, Form B plan yta slipad och härdad

129 kB

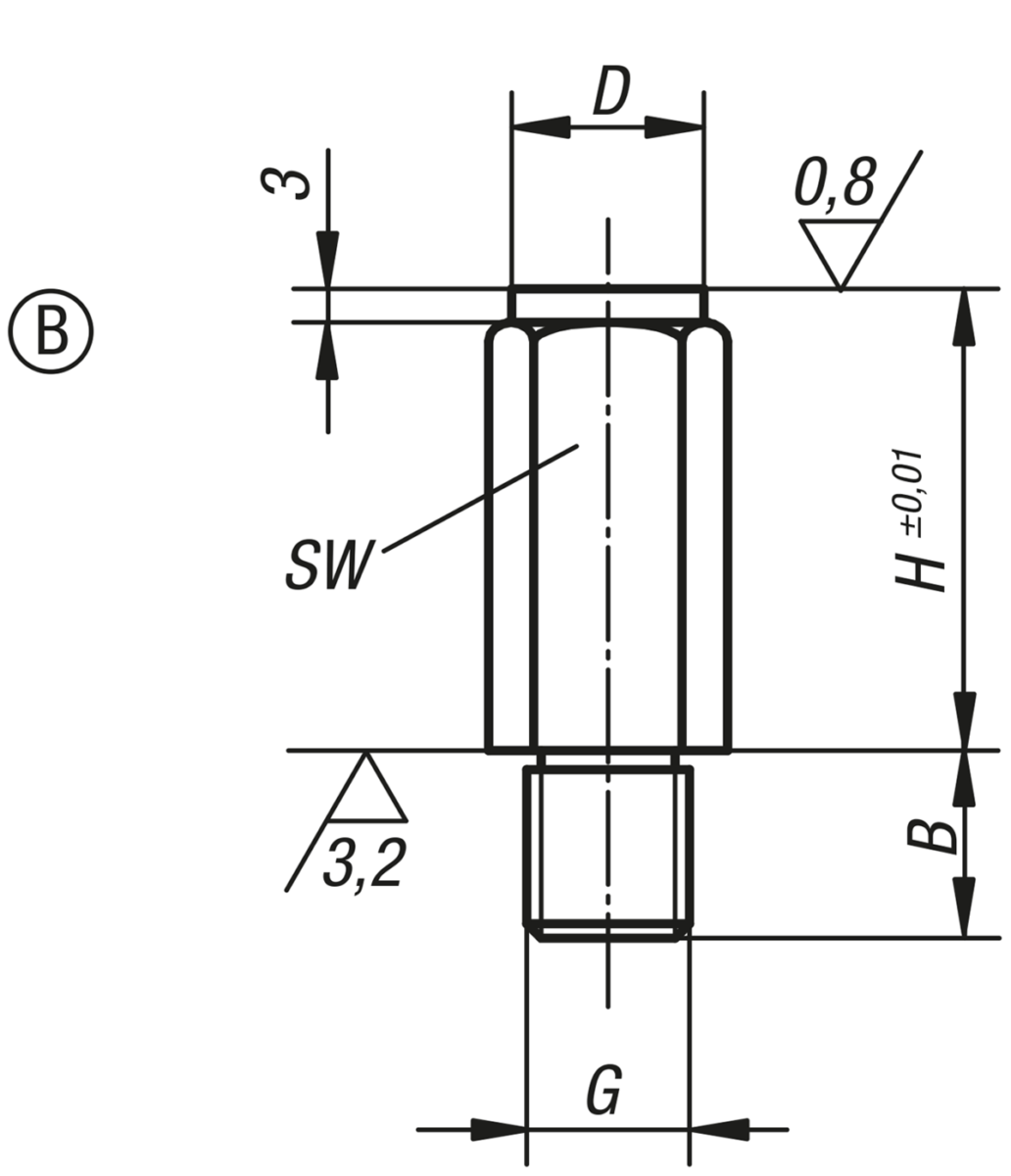

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	B	D	G	H	SW	Pris
K0299.206010	B	11	10	M6	10	10	85,48 SEK
K0299.206020	B	11	10	M6	20	10	95,51 SEK
K0299.208010	B	13	13	M8	10	13	105,13 SEK
K0299.208015	B	13	13	M8	15	13	101,16 SEK
K0299.208030	B	13	13	M8	30	13	95,72 SEK
K0299.210010	B	16	17	M10	10	17	105,13 SEK
K0299.210020	B	16	17	M10	20	17	109,73 SEK
K0299.210040	B	16	17	M10	40	17	116,00 SEK
K0299.212010	B	20	19	M12	10	19	136,17 SEK
K0299.212025	B	20	19	M12	25	19	131,67 SEK
K0299.212050	B	20	19	M12	50	19	139,61 SEK
K0299.216015	B	24	27	M16	15	27	235,03 SEK
K0299.216030	B	24	27	M16	30	27	248,19 SEK
K0299.216060	B	24	27	M16	60	27	264,29 SEK
K0299.220040	B	29	32	M20	40	32	317,58 SEK
K0299.220080	B	29	32	M20	80	32	353,84 SEK
