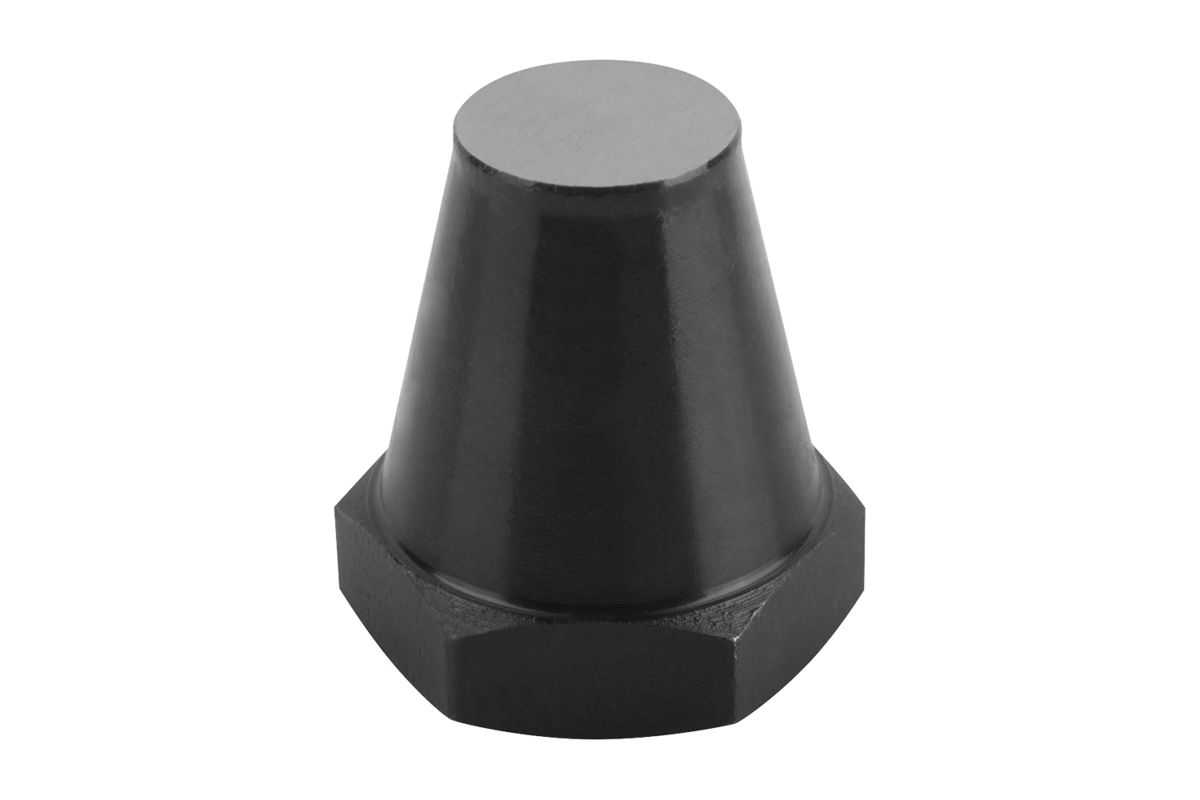

        Stödbultar, Form C räfflad yta

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Kropp i seghärdat stål.Utförande:Kropp seghärdad och brunerad.Anmärkning:Stödbultarna används för att stötta obearbetade och bearbetade arbetsstycken.
Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.
I D-gängan kan gängstift eller stiftskruvar skruvas i och limmas. Det är ett enkelt sätt att tillverka stöd med yttergänga.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0294_C Stödbultar, Form C räfflad yta

207 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	E	H	P	SW	Pris
K0294.306012	C	M6	6	5	3	12,5	4	11	131,88 SEK
K0294.306025	C	M6	6	5	3	25	7	11	137,21 SEK
K0294.308015	C	M8	8	6	4	15	6	13	136,80 SEK
K0294.308030	C	M8	8	6	4	30	9	13	144,21 SEK
K0294.310020	C	M10	10	8	5	20	9	17	160,41 SEK
K0294.310040	C	M10	10	8	5	40	13	17	167,10 SEK
K0294.312025	C	M12	12	9,5	6	25	11	19	154,35 SEK
K0294.312050	C	M12	12	9,5	6	50	16	19	168,45 SEK
K0294.316030	C	M16	16	13	8	30	12	24	340,88 SEK
K0294.316060	C	M16	16	13	8	60	20	24	398,15 SEK
