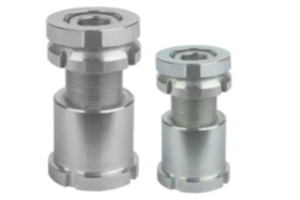

K0057Höjdjusteringselement med kulmellanlägg |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|

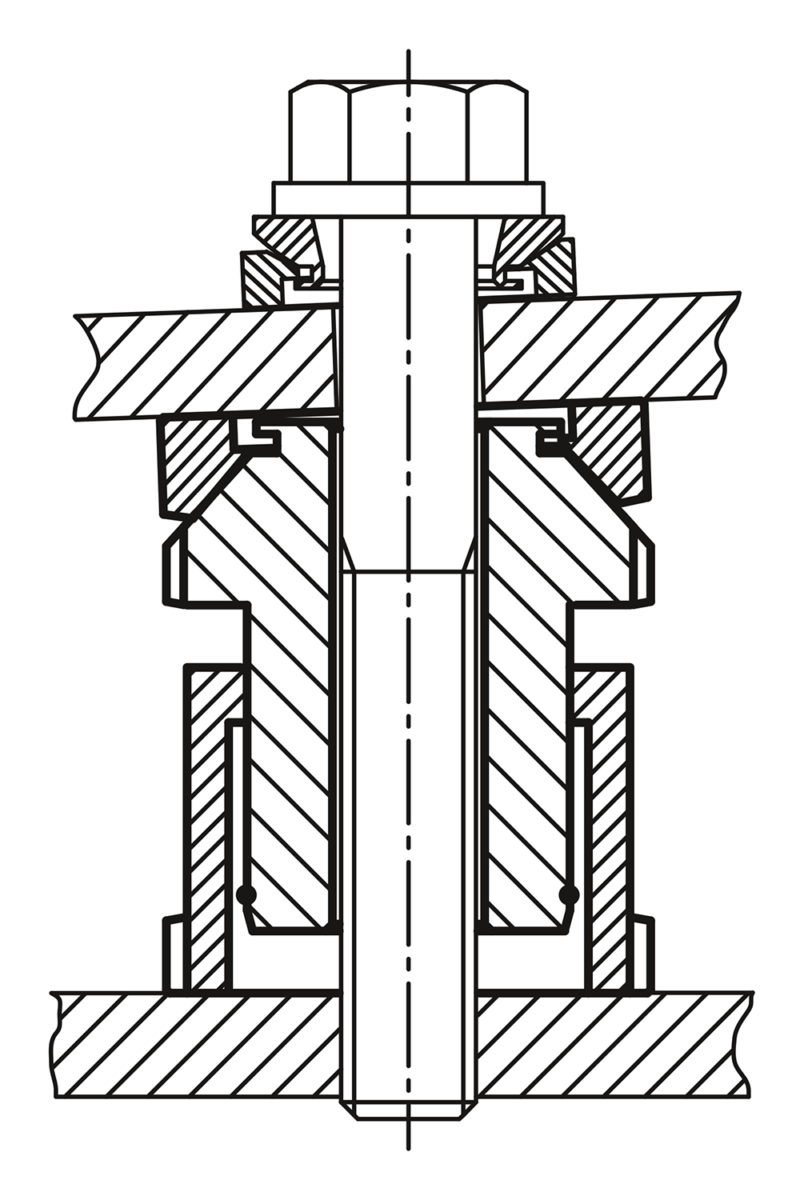

BeskrivningMaterial:Normalutförande 1.7225, Utförande i rostfritt stål 1.4305.Utförande:Normalutförande galvaniserat, blåkromaterat.Rostfritt stål-utförande blankt.Anmärkning:Höjdjusteringselementen med kulmellanlägg används för uppställning och justering av motorer, aggregat, drivenheter och tillverkningslinjer. Med hjälp av dessa kan man uppnå exakt anliggning vid montering på sneda ytor med en lutningsvinkel på upp till ca 4°. De utmärker sig genom ett stort justeringsområde på 15 mm till 50 mm. Den statiska tillkommande belastningen F1 står till förfogande efter avdrag av förspänningskraften (skruv 8.8, µ m = 0,125) från totalbelastningen F. Tillbehör:Kulmellanlägg K0691 NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Beställningsnr. | Material grundkropp | D | För skruv | D1 | D2 | H min.
| H max.
| ΔH | N | M | α | F kN | F1 kN | CAD | Tillb. | Pris | Beställ |
---|
K0057.1506 | seghärdat stål | 6,6 | M6 | M15x1 | 25 | 35 | 50 | 15 | 4 | 2 | 4° | 40 | 36 | | | 553,74 SEK | | K0057.2006 | seghärdat stål | 6,6 | M6 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 65 | 55,7 | | | 572,35 SEK | | K0057.2008 | seghärdat stål | 9 | M8 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 65 | 48 | | | 572,35 SEK | | K0057.2010 | seghärdat stål | 11 | M10 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 65 | 37,9 | | | 572,35 SEK | | K0057.2510 | seghärdat stål | 11 | M10 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 120 | 92,9 | | | 664,69 SEK | | K0057.2512 | seghärdat stål | 13,5 | M12 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 120 | 80,4 | | | 664,69 SEK | | K0057.2516 | seghärdat stål | 17,5 | M16 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 120 | 45,5 | | | 664,69 SEK | | K0057.3216 | seghärdat stål | 17,5 | M16 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 210 | 136 | | | 793,74 SEK | | K0057.3220 | seghärdat stål | 22 | M20 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 210 | 90 | | | 793,74 SEK | | K0057.3224 | seghärdat stål | 26 | M24 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 210 | 37 | | | 793,74 SEK | | K0057.4020 | seghärdat stål | 22 | M20 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 330 | 210 | | | 1 088,95 SEK | | K0057.4024 | seghärdat stål | 26 | M24 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 330 | 157 | | | 1 088,95 SEK | | K0057.4030 | seghärdat stål | 33 | M30 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 330 | 53 | | | 1 088,95 SEK | | K0057.5024 | seghärdat stål | 26 | M24 | M60x2 | 80 | 94 | 144 | 50 | 7 | 3 | 4° | 495 | 322 | | | 1 439,81 SEK | | K0057.5030 | seghärdat stål | 33 | M30 | M60x2 | 80 | 94 | 144 | 50 | 7 | 3 | 4° | 495 | 218 | | | 1 439,81 SEK | | K0057.15061 | rostfritt stål | 6,6 | M6 | M15x1 | 25 | 35 | 50 | 15 | 4 | 2 | 4° | 27,1 | 24,14 | | | 670,62 SEK | | K0057.20061 | rostfritt stål | 6,6 | M6 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 43,4 | 36,56 | | | 723,46 SEK | | K0057.20081 | rostfritt stål | 9 | M8 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 43,4 | 30,86 | | | 723,46 SEK | | K0057.20101 | rostfritt stål | 11 | M10 | M20x1 | 32 | 43 | 63 | 20 | 4 | 2 | 4° | 43,4 | 23,41 | | | 723,46 SEK | | K0057.25101 | rostfritt stål | 11 | M10 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 84 | 64,01 | | | 867,46 SEK | | K0057.25121 | rostfritt stål | 13,5 | M12 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 84 | 54,82 | | | 867,46 SEK | | K0057.25161 | rostfritt stål | 17,5 | M16 | M30x1,5 | 45 | 54 | 79 | 25 | 5 | 2 | 4° | 84 | 28,9 | | | 867,46 SEK | | K0057.32161 | rostfritt stål | 17,5 | M16 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 148 | 92,9 | | | 1 236,61 SEK | | K0057.32201 | rostfritt stål | 22 | M20 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 148 | 59,08 | | | 1 236,61 SEK | | K0057.32241 | rostfritt stål | 26 | M24 | M40x1,5 | 58 | 70 | 102 | 32 | 6 | 2,5 | 4° | 148 | 20,3 | | | 1 236,61 SEK | | K0057.40201 | rostfritt stål | 22 | M20 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 225 | 136,08 | | | 1 902,06 SEK | | K0057.40241 | rostfritt stål | 26 | M24 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 225 | 97,3 | | | 1 902,06 SEK | | K0057.40301 | rostfritt stål | 33 | M30 | M50x1,5 | 70 | 83 | 123 | 40 | 6 | 2,5 | 4° | 225 | 20,6 | | | 1 902,06 SEK | | K0057.50241 | rostfritt stål | 26 | M24 | M60x2 | 80 | 94 | 144 | 50 | 7 | 3 | 4° | 323 | 195,3 | | | 2 657,69 SEK | | K0057.50301 | rostfritt stål | 33 | M30 | M60x2 | 80 | 94 | 144 | 50 | 7 | 3 | 4° | 323 | 118,6 | | | 2 657,69 SEK | |
