        Gripare, kvadratiska, Form C

Artikelbeskrivning/produktbilder

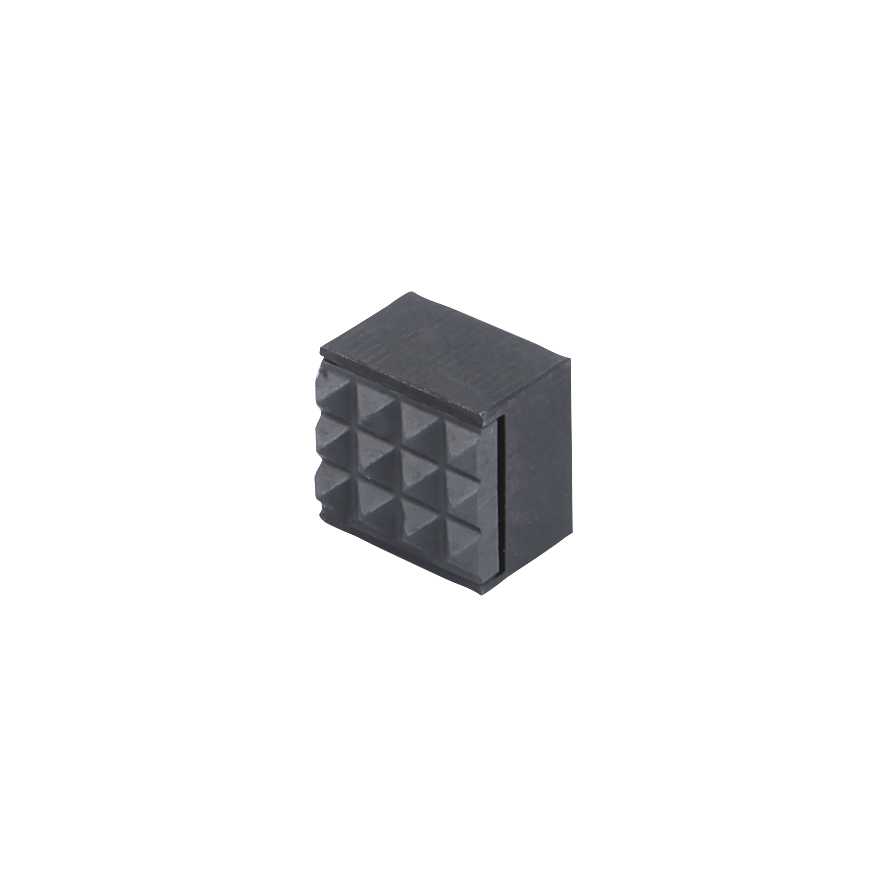

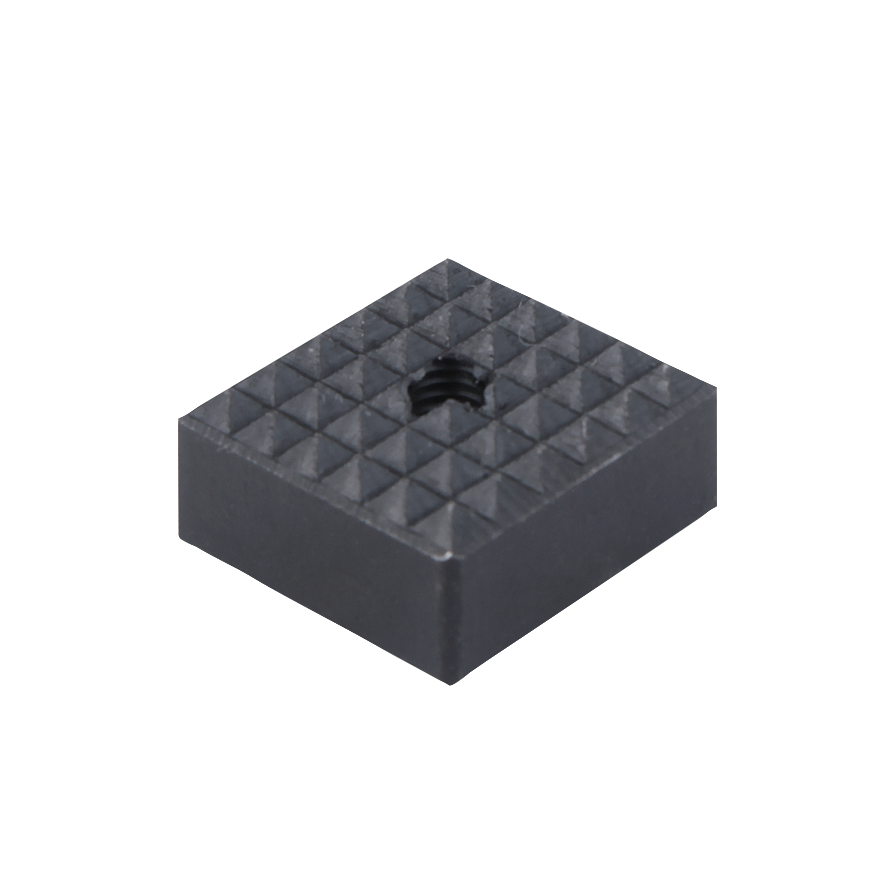

BeskrivningMaterial:Verktygsstål härdat eller hårdmetall.Utförande:Brunerat.Anmärkning:Griparna är speciellt lämpliga för montering i hållarmar, griparsystem, spännanordningar och spännbackar.
Vid användning av gripare överförs mycket höga vridmoment, även vid hårda material och ojämna ytor. Griparna garanterar hållkrafter över genomsnittet vid höga skärkrafter.
De räfflade spetsarna av hårdmetall är inlödda.
Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0387_C Gripare, kvadratiska, Form C

160 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	A	B	D1	D2	T	Räffling	Pris
K0387.1210048	C	12	10	4,5	8	5,6	fin	172,12 SEK
K0387.1212048	C	12	12	4,5	8	5,6	fin	177,76 SEK
K0387.1610048	C	16	10	4,5	8	5,6	fin	204,09 SEK
K0387.1612048	C	16	12	4,5	8	5,6	fin	206,49 SEK
K0387.2010058	C	20	10	5,5	10	6,6	fin	238,26 SEK
K0387.2012058	C	20	12	5,5	10	6,6	fin	246,52 SEK
K0387.2510068	C	25	10	6,6	11	7,6	fin	330,75 SEK
K0387.2512068	C	25	12	6,6	11	7,6	fin	341,09 SEK
