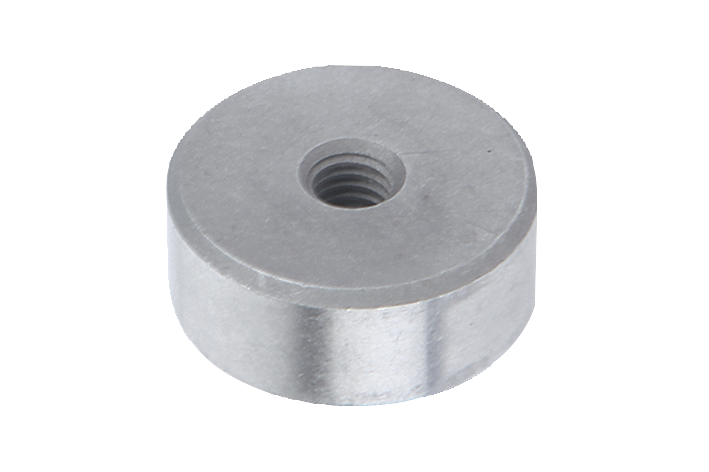

        Insatser, runda, Form C

Artikelbeskrivning/produktbilder

BeskrivningMaterial, utförande:Form C verktygsstål, härdat och brunerat.Anmärkning:Griparna och insatserna är lämpliga för montering i hållarmar, griparsystem, spännanordningar, spännbackar och pendelstöd. Vid användning av gripare överförs mycket höga vridmoment och hållkrafter över genomsnittet, även vid hårda material och ojämna ytor.

Gripare och insatser kan monteras i pendelstöden nedan:
Beställningsnummer K0285.117X022 till K0285.936X036
Beställningsnummer K0289.110X015 till K0289.924X100
Beställningsnummer K0291.120X030 till K0291.924X080

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0385_C Insatser, runda, Form C

138 kB

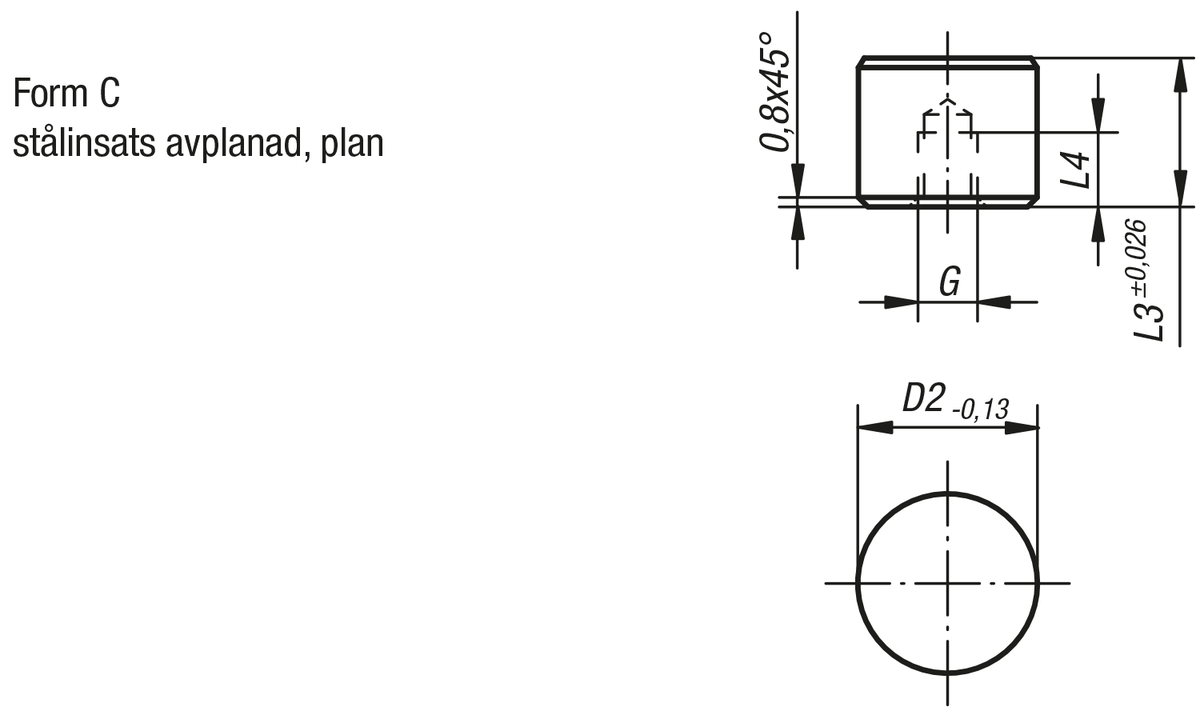

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D2	L3	L4	G	Pris
K0385.10108	C	10	10	5	M5	65,98 SEK
K0385.10128	C	10	12	6,4	M5	66,73 SEK
K0385.12108	C	12	10	5	M5	69,31 SEK
K0385.12128	C	12	12	6,4	M5	70,28 SEK
K0385.16108	C	16	10	5	M6	75,77 SEK
K0385.16128	C	16	12	6,4	M6	76,31 SEK
K0385.20108	C	20	10	5	M6	83,73 SEK
K0385.20128	C	20	12	6,4	M6	84,38 SEK
K0385.25108	C	25	10	5	M6	88,58 SEK
K0385.25128	C	25	12	6,4	M6	89,33 SEK
