Gripare justerbara

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Stödelement, positioneringselement, fästelement
    - Gripare
      - Gripare justerbara

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

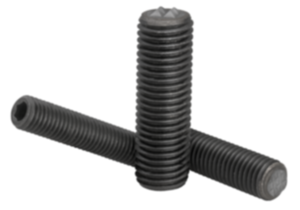

BeskrivningMaterial:Verktygsstål härdat eller hårdmetall.Utförande:Brunerat.Anmärkning:Den genomgående yttergängan på den inställbara griparen gör att man exakt kan anpassa den till fastspänningsuppgiften.
Hårdmetallinsatserna är inlödda.Ritningsinformation:

Form A: verktygsstål
Form B: räffling av hårdmetall
Form C: 4-punktsräffling av hårdmetall

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0388 Gripare justerbara

229 kB

Ritningar (total översikt)

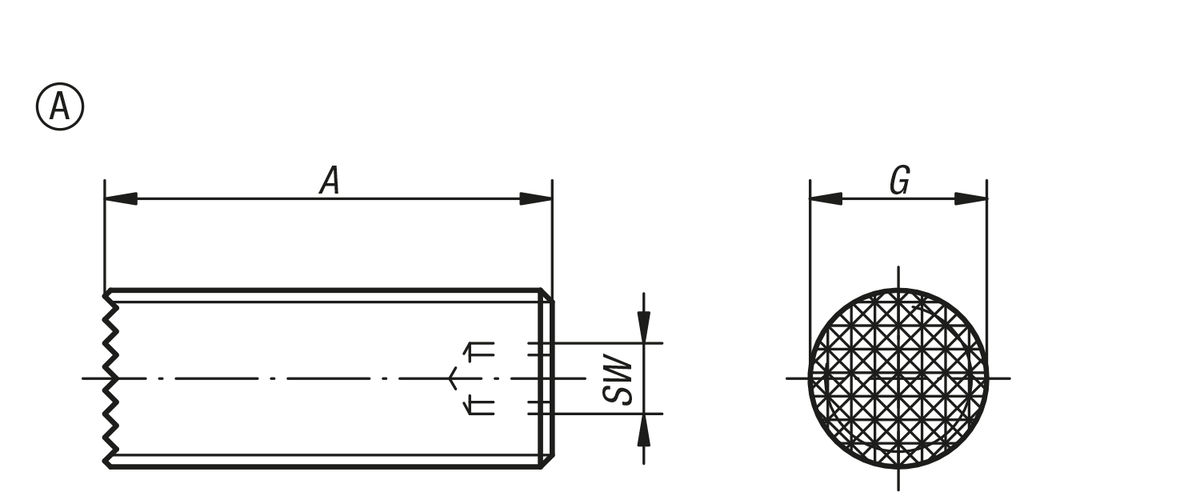

Gripare, justerbara Form A

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	A	G	SW	Pris
K0388.4010	A	40	M10	3	225,58 SEK
K0388.4012	A	40	M12	5	225,58 SEK
K0388.4016	A	40	M16	6	254,64 SEK
K0388.4020	A	40	M20	8	280,15 SEK

Gripare, justerbara, Form B

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	L	B	G	SW	Pris
K0388.2510	B	25	6,4	M10	5	251,20 SEK
K0388.5010	B	50	6,4	M10	5	258,08 SEK
K0388.2512	B	25	7,9	M12	6	259,81 SEK
K0388.5012	B	50	7,9	M12	6	268,53 SEK
K0388.2516	B	25	11,2	M16	8	273,48 SEK
K0388.5016	B	50	11,2	M16	8	283,70 SEK
K0388.2520	B	25	12,7	M20	10	297,37 SEK
K0388.5020	B	50	12,7	M20	10	307,27 SEK

Gripare, justerbara Form C

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	L	B	G	F	SW	Pris
K0388.25124	C	25	7,9	M12	6,5	6	249,69 SEK
K0388.50124	C	50	7,9	M12	6,5	6	254,64 SEK
K0388.25164	C	25	11,2	M16	8	8	265,09 SEK
K0388.50164	C	50	11,2	M16	8	8	273,48 SEK
K0388.25204	C	25	12,7	M20	8	10	280,15 SEK
K0388.50204	C	50	12,7	M20	8	10	290,49 SEK
