Spärreglar, form A, utan regellock, utan mutter
K1672_A

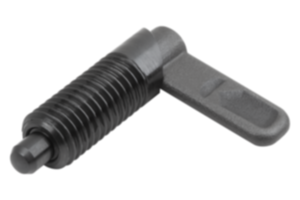

Spärreglar, form A, utan regellock, utan mutter

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Spärreglar används där spärrläget inte får förändras av tvärgående krafter. När man vrider regeln 180° dras låsstiftet in så att spärrläget kan ändras. Regeln hålls kvar i detta läge av en skåra och därmed förblir låsstiftet indraget.Material:Regel 1.0503.
Gängad hylsa och låspinne automatstål.
Tryckfjäder 1.4310.
Utförande:Gängad hylsa och brunerad regel.
Låsstift härdat, slipat och brunerat.
Blank tryckfjäder.
Fördelar:När man vrider regeln 180° dras låsstiftet in.
Montering via yttergängan.
På begäran:Specialutföranden.
Tillbehör:Fästdelar K0638.
Positioneringsbussning K1290, K1839, K1840.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1672_A Spärreglar, form A, utan regellock, utan mutter 181 kB

Ritningar

Spärreglar, form A, utan regellock, utan mutter

Artikelval/-filter.

Beställningsnr.FormDD1D2LL1L3BB1HF x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K1672.040410A4M101038,525209361814 102,47 SEK
K1672.0404101A4M10x11038,525209361814 102,47 SEK
K1672.040510A5M101038,525209361,3814 102,47 SEK
K1672.0405101A5M10x11038,525209361,3814 102,47 SEK
K1672.040610A6M101038,525209361,8814 102,47 SEK
K1672.0406101A6M10x11038,525209361,8814 102,47 SEK
K1672.040512A5M121247,4302510,83,681,3815 104,03 SEK
K1672.0405121A5M12x1,51247,4302510,83,681,3815 104,03 SEK
K1672.040612A6M121247,4302510,83,681,8815 104,03 SEK
K1672.0406121A6M12x1,51247,4302510,83,681,8815 104,03 SEK
K1672.040812A8M121247,4302510,83,682,3815 104,03 SEK
K1672.0408121A8M12x1,51247,4302510,83,682,3815 104,03 SEK
K1672.040616A6M161661,2403214,44,8101,81535 124,81 SEK
K1672.0406161A6M16x1,51661,2403214,44,8101,81535 124,81 SEK
K1672.040816A8M161661,2403214,44,8102,31535 124,81 SEK
K1672.0408161A8M16x1,51661,2403214,44,8102,31535 124,81 SEK
K1672.041016A10M161661,2403214,44,8102,81535 124,81 SEK
K1672.0410161A10M16x1,51661,2403214,44,8102,81535 124,81 SEK
K1672.040820A8M2020715035186122,32060 138,80 SEK
K1672.0408201A8M20x1,520715035186122,32060 138,80 SEK
K1672.041020A10M2020715035186122,82060 138,80 SEK
K1672.0410201A10M20x1,520715035186122,82060 138,80 SEK
K1672.041220A12M20207150351861232060 138,80 SEK
K1672.0412201A12M20x1,5207150351861232060 138,80 SEK
