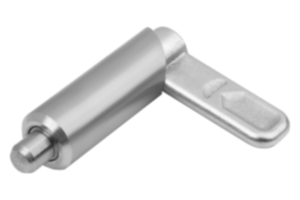

K1671_ESpärreglar rostfritt stål, form E, utan regellock |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningProduktbeskrivning:Spärreglar används där spärrläget inte får förändras av tvärgående krafter. När man vrider regeln 180° dras låsstiftet in så att spärrläget kan ändras. Regeln hålls kvar i detta läge av en skåra och därmed förblir låsstiftet indraget.Material:Regel 1.4308
Hylsa 1.4301
Låsstift 1.4305
Tryckfjäder 1.4310Utförande:Hylsa och blank regel.
Låsstift slipat och blankt.
Blank tryckfjäder.Anmärkning:Om spärregeln svetsas fast ska hylsan häftas så att fjädern inte skadas termiskt på grund av höga temperaturer.Fördelar:När man vrider regeln 180° dras låsstiftet in.
Blank hylsa, anslutningsmöjlighet via passhylsa.På begäran:Specialutföranden.
Tillbehör:Positioneringsbussning K1290, K1839, K1840.
Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | Form | D | D1 | L | L1 | B | B1 | H | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K1671.1080410 | E | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 128,40 SEK | | | K1671.1080510 | E | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 128,40 SEK | | | K1671.1080610 | E | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 128,40 SEK | | | K1671.1080512 | E | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 141,03 SEK | | | K1671.1080612 | E | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 141,03 SEK | | | K1671.1080812 | E | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 141,03 SEK | | | K1671.1080616 | E | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 154,04 SEK | | | K1671.1080816 | E | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 154,04 SEK | | | K1671.1081016 | E | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 154,04 SEK | | | K1671.1080820 | E | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 183,37 SEK | | | K1671.1081020 | E | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 183,37 SEK | | | K1671.1081220 | E | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 183,37 SEK | |
