K1671Spärreglar, rostfritt stål |
Tillbaka |
|
|
BeskrivningProduktbeskrivning:Spärreglar används där spärrläget inte får förändras av tvärgående krafter. När man vrider regeln 180° dras låsstiftet in så att spärrläget kan ändras. Regeln hålls kvar i detta läge av en skåra och därmed förblir låsstiftet indraget.Material:Regel 1.4308
Hylsa 1.4301
Låsstift 1.4305
Tryckfjäder 1.4310
Regellock termoplast PA.Utförande:Hylsa och blank regel.
Låsstift slipat och blankt.
Blank tryckfjäder.
Regellock i olika färger:
- svartgrå RAL 7021
- orange RAL 2004
- rapsgul RAL 1021
- signalröd RAL 3020
- signalgrön RAL 6032
- trafikblå RAL 5017
- ljusgrå RAL 7035Anmärkning:Om spärregeln svetsas fast ska hylsan häftas så att fjädern inte skadas termiskt på grund av höga temperaturer.Fördelar:När man vrider regeln 180° dras låsstiftet in.
Alternativt med färgade regellock av plast.
Blank hylsa, anslutningsmöjlighet via passhylsa.På begäran:Specialutföranden.
Tillbehör:Positioneringsbussning K1290, K1839, K1840.

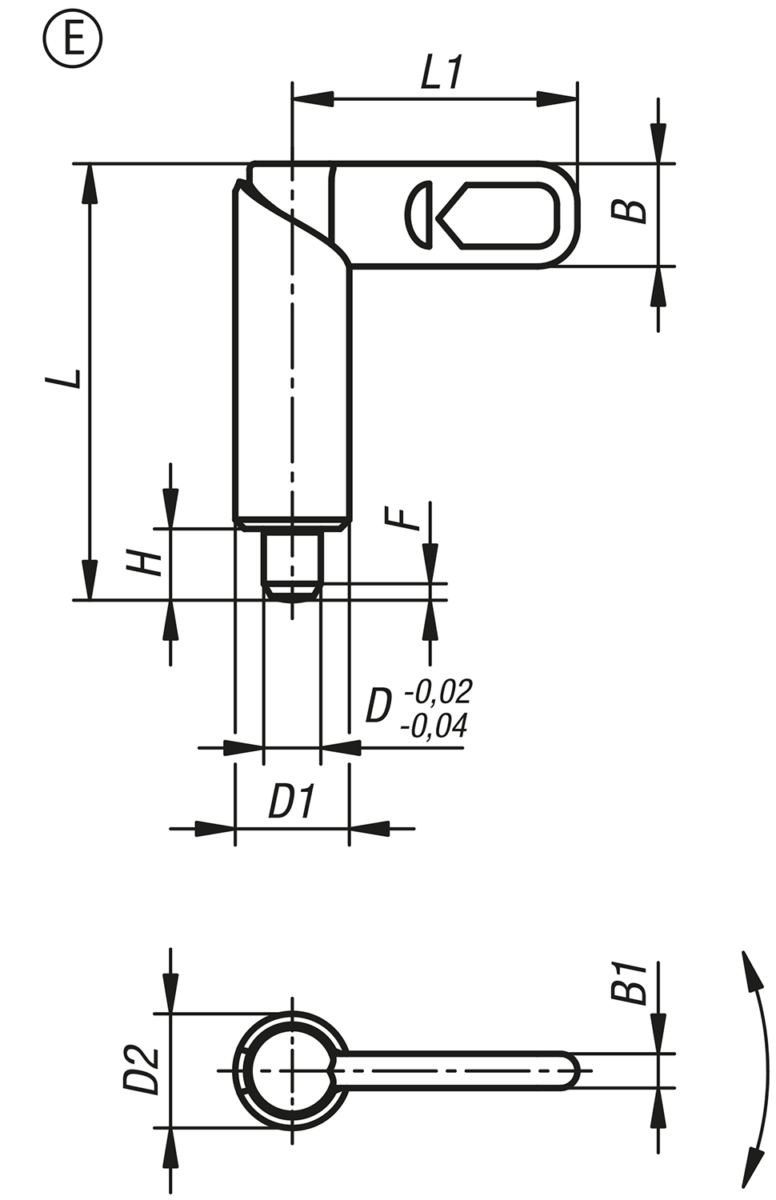

Ritningsinformation:Form E: utan regellock

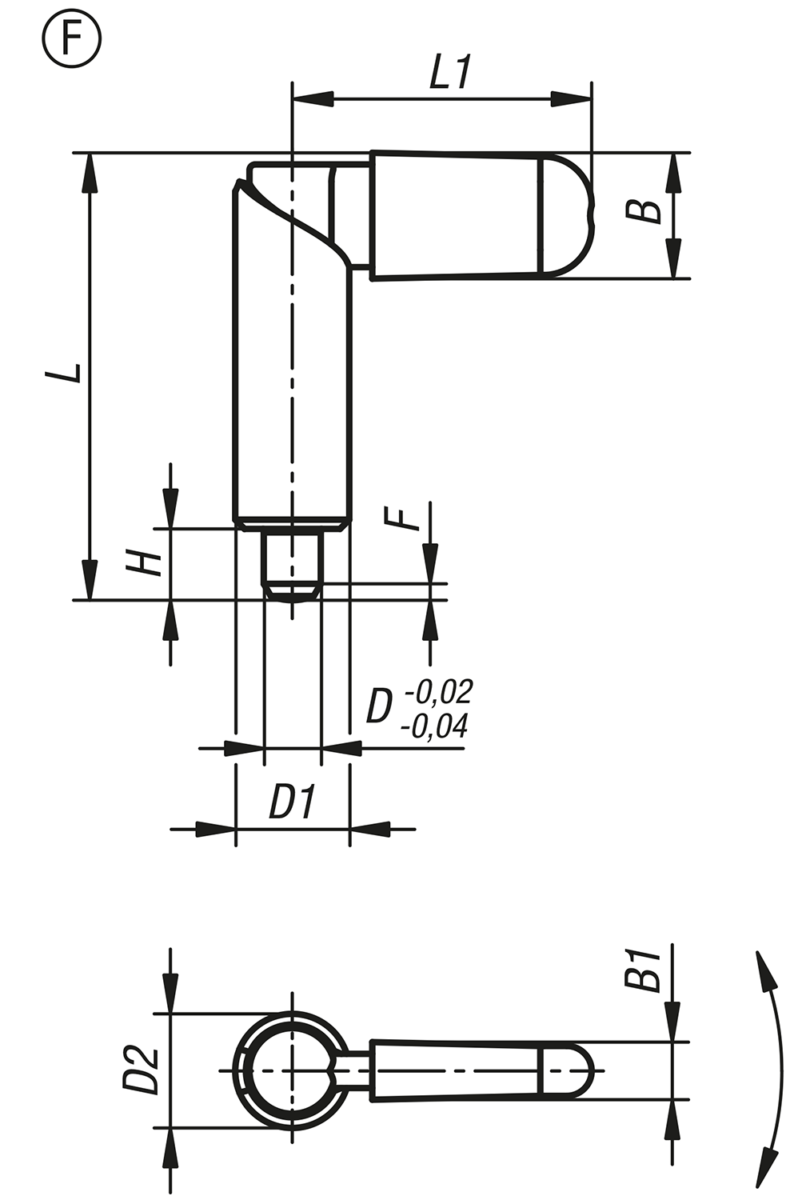

Form F: med regellock NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
| Beställningsnr. | Form | D | D1 | L | L1 | B | B1 | H | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K1671.1080410 | E | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 121,51 SEK | | | K1671.1080510 | E | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 121,51 SEK | | | K1671.1080610 | E | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 121,51 SEK | | | K1671.1080512 | E | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 133,38 SEK | | | K1671.1080612 | E | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 133,38 SEK | | | K1671.1080812 | E | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 133,38 SEK | | | K1671.1080616 | E | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 145,73 SEK | | | K1671.1080816 | E | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 145,73 SEK | | | K1671.1081016 | E | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 145,73 SEK | | | K1671.1080820 | E | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 173,47 SEK | | | K1671.1081020 | E | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 173,47 SEK | | | K1671.1081220 | E | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 173,47 SEK | |
|
| Beställningsnr. | Form | Färg
komponent | D | D1 | L | L1 | B | B1 | H | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K1671.1090410 | F | svartgrå RAL 7021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 127,02 SEK | | | K1671.1090510 | F | svartgrå RAL 7021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 127,02 SEK | | | K1671.1090610 | F | svartgrå RAL 7021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 127,02 SEK | | | K1671.1090512 | F | svartgrå RAL 7021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 138,89 SEK | | | K1671.1090612 | F | svartgrå RAL 7021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 138,89 SEK | | | K1671.1090812 | F | svartgrå RAL 7021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 138,89 SEK | | | K1671.1090616 | F | svartgrå RAL 7021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 151,15 SEK | | | K1671.1090816 | F | svartgrå RAL 7021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 151,15 SEK | | | K1671.1091016 | F | svartgrå RAL 7021 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 151,15 SEK | | | K1671.1090820 | F | svartgrå RAL 7021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 178,89 SEK | | | K1671.1091020 | F | svartgrå RAL 7021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 178,89 SEK | | | K1671.1091220 | F | svartgrå RAL 7021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 178,89 SEK | | | K1671.10904102 | F | ren orange RAL 2004 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 127,02 SEK | | | K1671.10905102 | F | ren orange RAL 2004 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 127,02 SEK | | | K1671.10906102 | F | ren orange RAL 2004 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 127,02 SEK | | | K1671.10905122 | F | ren orange RAL 2004 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 138,89 SEK | | | K1671.10906122 | F | ren orange RAL 2004 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 138,89 SEK | | | K1671.10908122 | F | ren orange RAL 2004 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 138,89 SEK | | | K1671.10906162 | F | ren orange RAL 2004 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 151,15 SEK | | | K1671.10908162 | F | ren orange RAL 2004 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 151,15 SEK | | | K1671.10910162 | F | ren orange RAL 2004 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 151,15 SEK | | | K1671.10908202 | F | ren orange RAL 2004 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 178,89 SEK | | | K1671.10910202 | F | ren orange RAL 2004 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 178,89 SEK | | | K1671.10912202 | F | ren orange RAL 2004 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 178,89 SEK | | | K1671.109041016 | F | rapsgul RAL 1021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 127,02 SEK | | | K1671.109051016 | F | rapsgul RAL 1021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 127,02 SEK | | | K1671.109061016 | F | rapsgul RAL 1021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 127,02 SEK | | | K1671.109051216 | F | rapsgul RAL 1021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061216 | F | rapsgul RAL 1021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 138,89 SEK | | | K1671.109081216 | F | rapsgul RAL 1021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061616 | F | rapsgul RAL 1021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109081616 | F | rapsgul RAL 1021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 151,15 SEK | | | K1671.109101616 | F | rapsgul RAL 1021 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109082016 | F | rapsgul RAL 1021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 178,89 SEK | | | K1671.109102016 | F | rapsgul RAL 1021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 178,89 SEK | | | K1671.109122016 | F | rapsgul RAL 1021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 178,89 SEK | | | K1671.109041084 | F | trafikrött RAL 3020 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 127,02 SEK | | | K1671.109051084 | F | trafikrött RAL 3020 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 127,02 SEK | | | K1671.109061084 | F | trafikrött RAL 3020 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 127,02 SEK | | | K1671.109051284 | F | trafikrött RAL 3020 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061284 | F | trafikrött RAL 3020 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 138,89 SEK | | | K1671.109081284 | F | trafikrött RAL 3020 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061684 | F | trafikrött RAL 3020 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109081684 | F | trafikrött RAL 3020 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 151,15 SEK | | | K1671.109101684 | F | trafikrött RAL 3020 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109082084 | F | trafikrött RAL 3020 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 178,89 SEK | | | K1671.109102084 | F | trafikrött RAL 3020 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 178,89 SEK | | | K1671.109122084 | F | trafikrött RAL 3020 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 178,89 SEK | | | K1671.109041086 | F | signalgrön RAL 6032 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 127,02 SEK | | | K1671.109051086 | F | signalgrön RAL 6032 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 127,02 SEK | | | K1671.109061086 | F | signalgrön RAL 6032 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 127,02 SEK | | | K1671.109051286 | F | signalgrön RAL 6032 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061286 | F | signalgrön RAL 6032 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 138,89 SEK | | | K1671.109081286 | F | signalgrön RAL 6032 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061686 | F | signalgrön RAL 6032 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109081686 | F | signalgrön RAL 6032 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 151,15 SEK | | | K1671.109101686 | F | signalgrön RAL 6032 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109082086 | F | signalgrön RAL 6032 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 178,89 SEK | | | K1671.109102086 | F | signalgrön RAL 6032 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 178,89 SEK | | | K1671.109122086 | F | signalgrön RAL 6032 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 178,89 SEK | | | K1671.109041087 | F | trafikblå RAL 5017 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 127,02 SEK | | | K1671.109051087 | F | trafikblå RAL 5017 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 127,02 SEK | | | K1671.109061087 | F | trafikblå RAL 5017 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 127,02 SEK | | | K1671.109051287 | F | trafikblå RAL 5017 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061287 | F | trafikblå RAL 5017 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 138,89 SEK | | | K1671.109081287 | F | trafikblå RAL 5017 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061687 | F | trafikblå RAL 5017 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109081687 | F | trafikblå RAL 5017 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 151,15 SEK | | | K1671.109101687 | F | trafikblå RAL 5017 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109082087 | F | trafikblå RAL 5017 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 178,89 SEK | | | K1671.109102087 | F | trafikblå RAL 5017 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 178,89 SEK | | | K1671.109122087 | F | trafikblå RAL 5017 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 178,89 SEK | | | K1671.109041088 | F | ljusgrå RAL 7035 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 127,02 SEK | | | K1671.109051088 | F | ljusgrå RAL 7035 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 127,02 SEK | | | K1671.109061088 | F | ljusgrå RAL 7035 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 127,02 SEK | | | K1671.109051288 | F | ljusgrå RAL 7035 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061288 | F | ljusgrå RAL 7035 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 138,89 SEK | | | K1671.109081288 | F | ljusgrå RAL 7035 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 138,89 SEK | | | K1671.109061688 | F | ljusgrå RAL 7035 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109081688 | F | ljusgrå RAL 7035 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 151,15 SEK | | | K1671.109101688 | F | ljusgrå RAL 7035 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 151,15 SEK | | | K1671.109082088 | F | ljusgrå RAL 7035 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 178,89 SEK | | | K1671.109102088 | F | ljusgrå RAL 7035 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 178,89 SEK | | | K1671.109122088 | F | ljusgrå RAL 7035 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 178,89 SEK | |
|
