Spärregel av rostfritt stål
med sexkant, form B
K1680_B

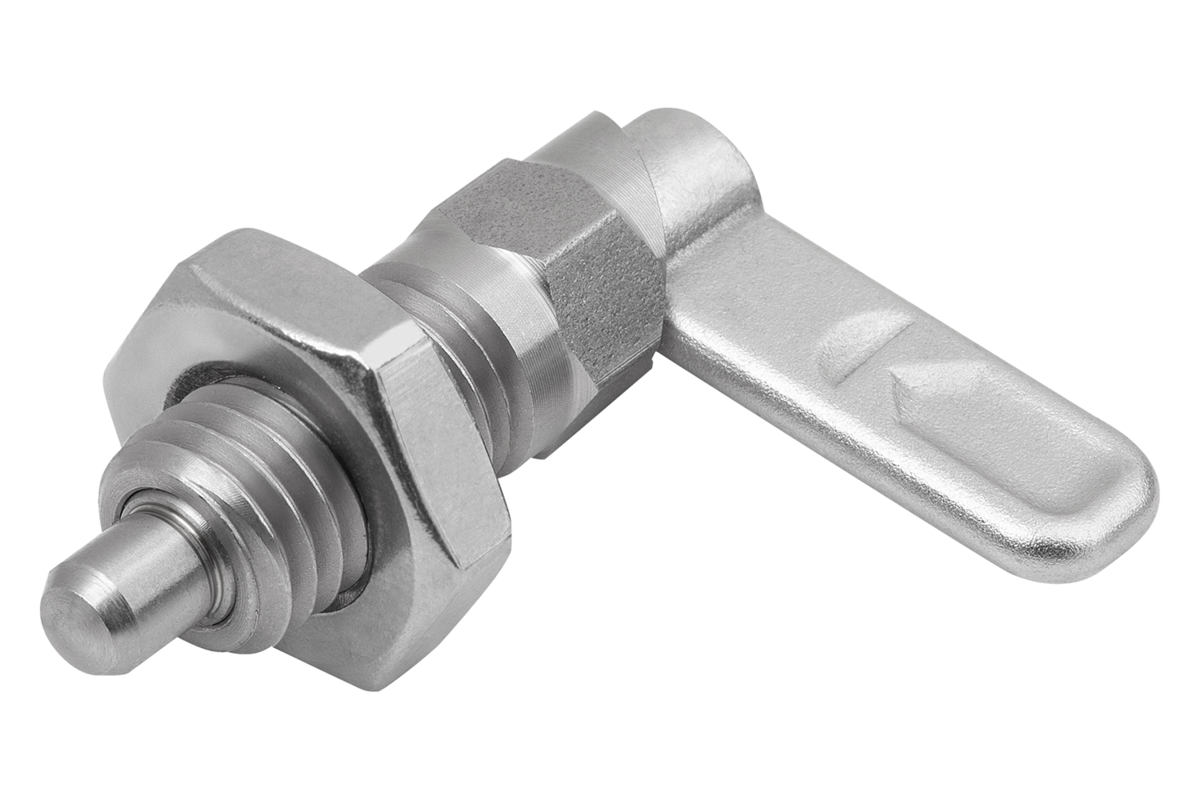

Spärregel av rostfritt stål med sexkant, form B

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Spärreglar används där spärrläget inte får förändras av tvärgående krafter.
När man vrider regeln 180° dras låsstiftet in, så att spärrläget kan ändras.
Regeln hålls kvar i detta läge av en skåra och därmed förblir låsstiftet indraget.
Material:Regel 1.4308.
Gängad hylsa och låsstift 1.4305.
Tryckfjäder 1.4310.
Regellock av termoplast PA.
Utförande:Gängad hylsa, tryckfjäder och regel blank.
Låsstift slipat och blankt.
Regellock i olika färger:
- svartgrå RAL 7021.
- orange RAL 2004.
- rapsgul RAL 1021.
- signalröd RAL 3020.
- grön RAL 6032.
- trafikblå RAL 5017.
- ljusgrå RAL 7035.
Fördelar:När man vrider regeln 180° dras låsstiftet in.
Alternativ med färgade regellock av plast.
Hylsa med sexkant används som monteringshjälp.
På begäran:Specialutföranden.
Tillbehör:Fästdelar K0638.
Positioneringsbussning K1290, K1839, K1840.
Speciellt:
Rostfritt stålRoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1680_B Spärregel av rostfritt stål med sexkant, form B 189 kB

Ritningar

Spärregel av rostfritt stål
med sexkant, form B

Artikelval/-filter.

Beställningsnr.FormDD1D2LL1L3BB1HF x 30°SW1SW2Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K1680.1050410B4M101038,5251593611017814 144,13 SEK
K1680.1050510B5M101038,525159361,31017814 144,13 SEK
K1680.1050610B6M101038,525159361,81017814 144,13 SEK
K1680.10504101B4M10x11038,5251593611017814 144,13 SEK
K1680.10505101B5M10x11038,525159361,31017814 144,13 SEK
K1680.10506101B6M10x11038,525159361,81017814 144,13 SEK
K1680.1050512B5M121247,4301910,83,681,31219815 158,80 SEK
K1680.1050612B6M121247,4301910,83,681,81219815 158,80 SEK
K1680.1050812B8M121247,4301910,83,682,31219815 158,80 SEK
K1680.10505121B5M12x1,51247,4301910,83,681,31219815 158,80 SEK
K1680.10506121B6M12x1,51247,4301910,83,681,81219815 158,80 SEK
K1680.10508121B8M12x1,51247,4301910,83,682,31219815 158,80 SEK
K1680.1050616B6M161661,2402614,44,8101,816241535 178,13 SEK
K1680.1050816B8M161661,2402614,44,8102,316241535 178,13 SEK
K1680.1051016B10M161661,2402614,44,8102,816241535 178,13 SEK
K1680.10506161B6M16x1,51661,2402614,44,8101,816241535 178,13 SEK
K1680.10508161B8M16x1,51661,2402614,44,8102,316241535 178,13 SEK
K1680.10510161B10M16x1,51661,2402614,44,8102,816241535 178,13 SEK
K1680.1050820B8M2020715030186122,320302060 221,64 SEK
K1680.1051020B10M2020715030186122,820302060 221,64 SEK
K1680.1051220B12M202071503018612320302060 221,64 SEK
K1680.10508201B8M20x1,520715030186122,320302060 221,64 SEK
K1680.10510201B10M20x1,520715030186122,820302060 221,64 SEK
K1680.10512201B12M20x1,52071503018612320302060 221,64 SEK
