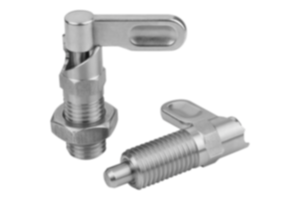

K1285Spärreglar i rostfritt stål med anslag |
Tillbaka |
|
|
BeskrivningMaterial:Rostfritt stål 1.4305.Utförande:Blankt. Låsstift slipat, ej härdat.Anmärkning:Spärreglarna används när låsstiftet tillfälligt inte får skjuta ut. Vrid spärren 180° för att dra in låspinnen.
En skåra säkerställer att spärren förblir i detta läge.
Ett anslag förhindrar spärren att rotera mer än 180° och säkerställer att låspinnen förblir indragen.
Genom att välja stoppsidan definieras rotationsriktningen för bulten.Ritningsinformation:Form A: handtag utan ytbehandling utan mutter
Form B: handtag utan ytbehandling med mutter
1) Stop till vänster
2) Stop till höger NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
| Beställningsnr. | Form | Utförande 2 | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K1285.1040410 | A | vänster | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 |  | | 145,35 SEK | | | K1285.1040510 | A | vänster | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 145,35 SEK | | | K1285.1040610 | A | vänster | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 145,35 SEK | | | K1285.1040512 | A | vänster | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 158,56 SEK | | | K1285.1040612 | A | vänster | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 158,56 SEK | | | K1285.1040812 | A | vänster | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 158,56 SEK | | | K1285.1040616 | A | vänster | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 174,23 SEK | | | K1285.1040816 | A | vänster | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 174,23 SEK | | | K1285.1041016 | A | vänster | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 174,23 SEK | | | K1285.10408201 | A | vänster | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 207,10 SEK | | | K1285.10410201 | A | vänster | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 207,10 SEK | | | K1285.10412201 | A | vänster | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 207,10 SEK | | | K1285.2040410 | A | höger | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 | | | 145,35 SEK | | | K1285.2040510 | A | höger | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 145,35 SEK | | | K1285.2040610 | A | höger | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 145,35 SEK | | | K1285.2040512 | A | höger | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 158,56 SEK | | | K1285.2040612 | A | höger | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 158,56 SEK | | | K1285.2040812 | A | höger | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 158,56 SEK | | | K1285.2040616 | A | höger | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 174,23 SEK | | | K1285.2040816 | A | höger | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 174,23 SEK | | | K1285.2041016 | A | höger | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 174,23 SEK | | | K1285.20408201 | A | höger | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 207,10 SEK | | | K1285.20410201 | A | höger | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 207,10 SEK | | | K1285.20412201 | A | höger | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 207,10 SEK | |
|
| Beställningsnr. | Form | Utförande 2 | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | SW2 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K1285.1050410 | B | vänster | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 148,58 SEK | | | K1285.1050510 | B | vänster | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 148,58 SEK | | | K1285.1050610 | B | vänster | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 148,58 SEK | | | K1285.1050512 | B | vänster | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 163,88 SEK | | | K1285.1050612 | B | vänster | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 163,88 SEK | | | K1285.1050812 | B | vänster | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 163,88 SEK | | | K1285.1050616 | B | vänster | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 184,02 SEK | | | K1285.1050816 | B | vänster | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 184,02 SEK | | | K1285.1051016 | B | vänster | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 184,02 SEK | | | K1285.10508201 | B | vänster | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 228,76 SEK | | | K1285.10510201 | B | vänster | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 228,76 SEK | | | K1285.10512201 | B | vänster | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 228,76 SEK | | | K1285.2050410 | B | höger | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 148,58 SEK | | | K1285.2050510 | B | höger | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 148,58 SEK | | | K1285.2050610 | B | höger | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 148,58 SEK | | | K1285.2050512 | B | höger | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 163,88 SEK | | | K1285.2050612 | B | höger | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 163,88 SEK | | | K1285.2050812 | B | höger | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 163,88 SEK | | | K1285.2050616 | B | höger | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 184,02 SEK | | | K1285.2050816 | B | höger | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 184,02 SEK | | | K1285.2051016 | B | höger | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 184,02 SEK | | | K1285.20508201 | B | höger | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 228,76 SEK | | | K1285.20510201 | B | höger | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 228,76 SEK | | | K1285.20512201 | B | höger | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 228,76 SEK | |
|
