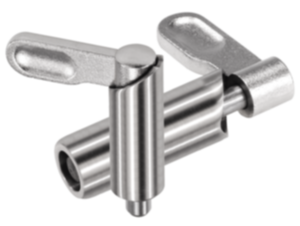

Spärreglar, rostfritt stål

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Spärreglar
      - Spärreglar, rostfritt stål

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Regel i rostfritt stål 1.4308.
Låsstift i rostfritt stål 1.4305.
Hylsa i rostfritt stål 1.4301.

Utförande:Blankt. Låsstift slipat, ej härdat.Anmärkning:Spärreglarna används när låsstiftet ibland inte får sticka ut. När man vrider regeln 180° dras låsstiftet in.

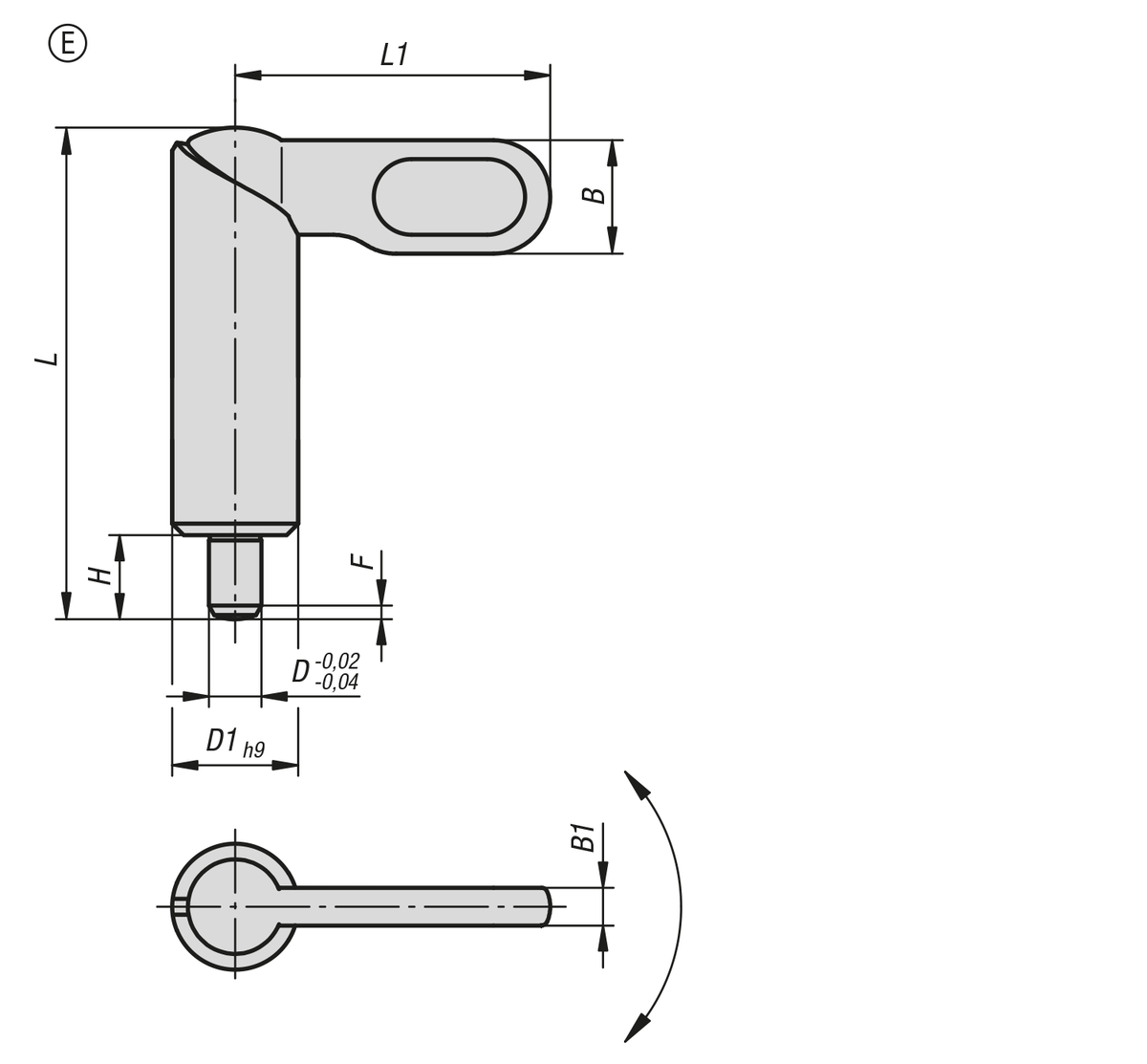

Regeln hålls kvar i detta läge av en skåra.Ritningsinformation:

Form E: handtag utan ytbehandling, slät hylsa

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0640 Spärreglar, rostfritt stål

202 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	L	L1	B	B1	H	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Pris
K0640.1080410	E	4	10	38	25	9	3	6	1	8	14	128,40 SEK
K0640.1080510	E	5	10	38	25	9	3	6	1,3	8	14	128,40 SEK
K0640.1080610	E	6	10	38	25	9	3	6	1,8	8	14	128,40 SEK
K0640.1080512	E	5	12	46,8	30	10,8	3,6	8	1,3	8	15	141,03 SEK
K0640.1080612	E	6	12	46,8	30	10,8	3,6	8	1,8	8	15	141,03 SEK
K0640.1080812	E	8	12	46,8	30	10,8	3,6	8	2,3	8	15	141,03 SEK
K0640.1080616	E	6	16	60,4	40	14,4	4,8	10	1,8	15	35	154,04 SEK
K0640.1080816	E	8	16	60,4	40	14,4	4,8	10	2,3	15	35	154,04 SEK
K0640.1081016	E	10	16	60,4	40	14,4	4,8	10	2,8	15	35	154,04 SEK
K0640.1080820	E	8	20	70	50	18	6	12	2,3	20	60	183,37 SEK
K0640.1081020	E	10	20	70	50	18	6	12	2,8	20	60	183,37 SEK
K0640.1081220	E	12	20	70	50	18	6	12	3	20	60	183,37 SEK
