Artikelbeskrivning/produktbilder |
|
|

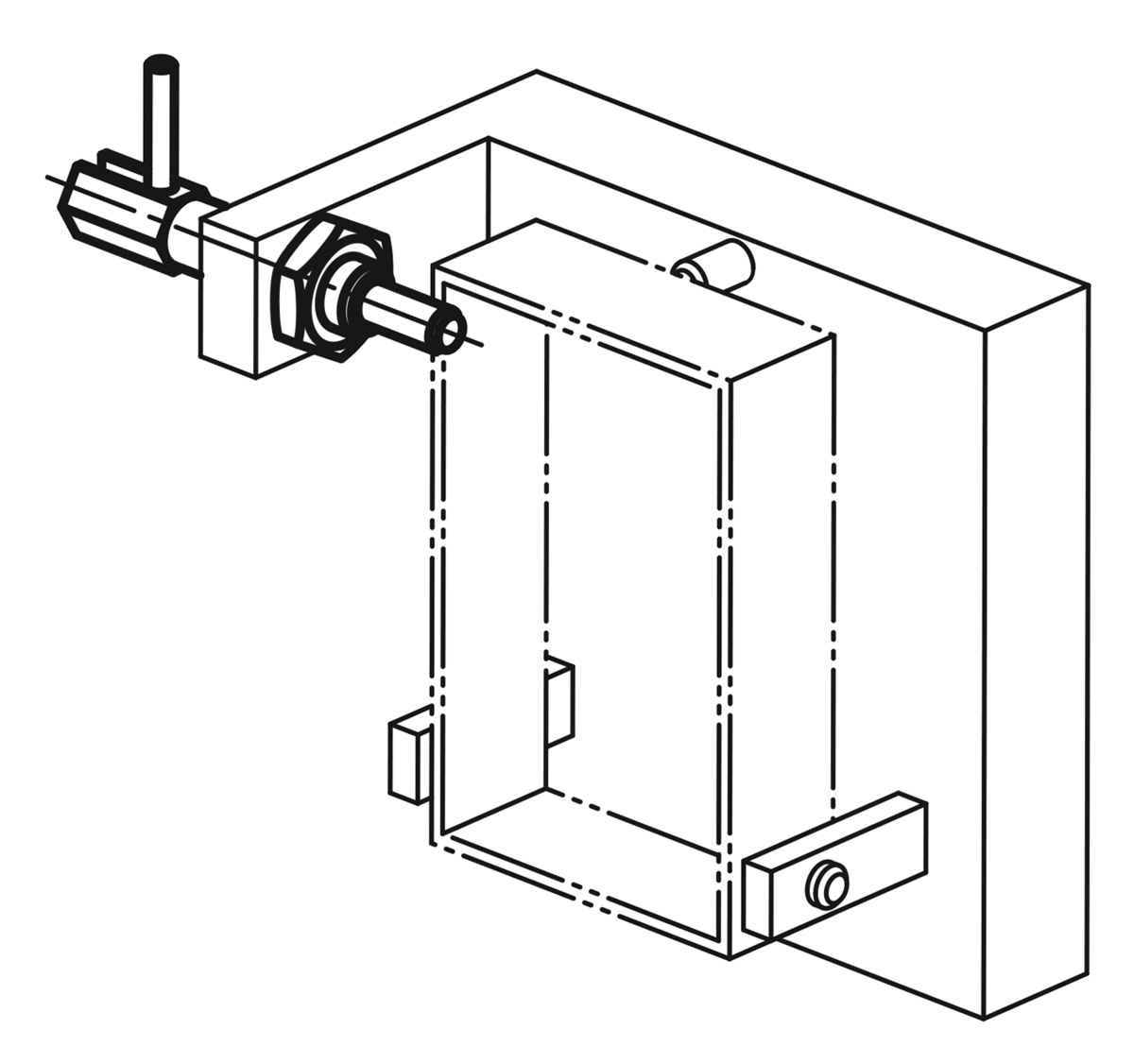

BeskrivningMaterial:Stål hållfasthetsklass 5.8.Utförande:Blåkromaterat.Anmärkning:Inställningsbultar används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.På begäran:Specialutföranden.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Beställningsnr.

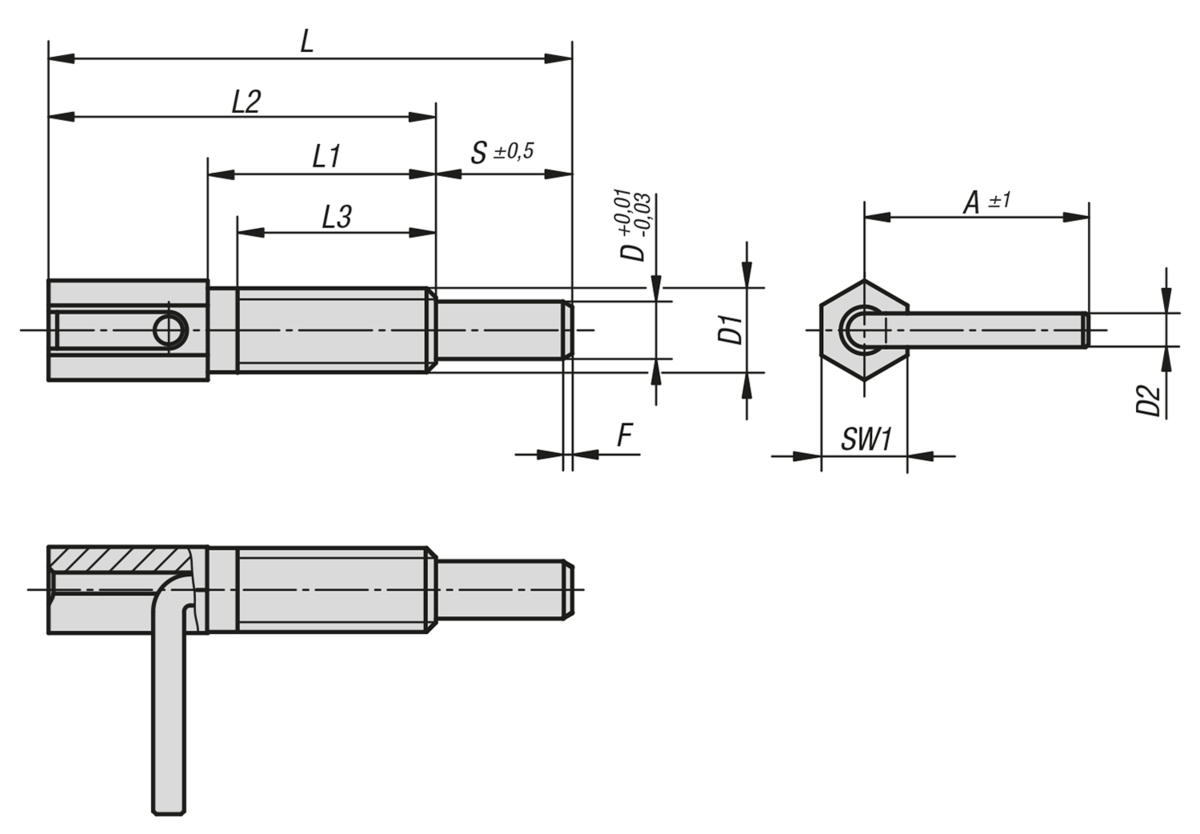

| A | D | D1 | D2 | L | L1 | L2 | L3 | Slag
S | SW1 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K0340.1104 | 16 | 4 | M6 | 2,3 | 41,5 | 20 | 32 | 17 | 9,5 | 6 | 0,7 | 3 | 10 | 1,6 |  | | 44,75 SEK | | | K0340.1905 | 19 | 5 | M8 | 3 | 54 | 27 | 42 | 24 | 12 | 8 | 0,9 | 3,5 | 13,5 | 4,5 | | | 46,17 SEK | | | K0340.1206 | 23,5 | 6 | M10 | 3,5 | 65 | 33,5 | 51 | 30 | 14 | 10 | 1,1 | 4 | 16 | 10 | | | 50,73 SEK | | | K0340.1308 | 31 | 8 | M12 | 4,7 | 73 | 31,8 | 54 | 28 | 19 | 12 | 1,3 | 4 | 22 | 13 | | | 58,43 SEK | | | K0340.1410 | 33 | 10 | M16 | 4,7 | 102,5 | 50,5 | 77,5 | 44,5 | 25 | 16 | 1,6 | 4 | 23 | 42 | | | 81,42 SEK | |
