K1746Spännskenor för universalspännsystem |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|

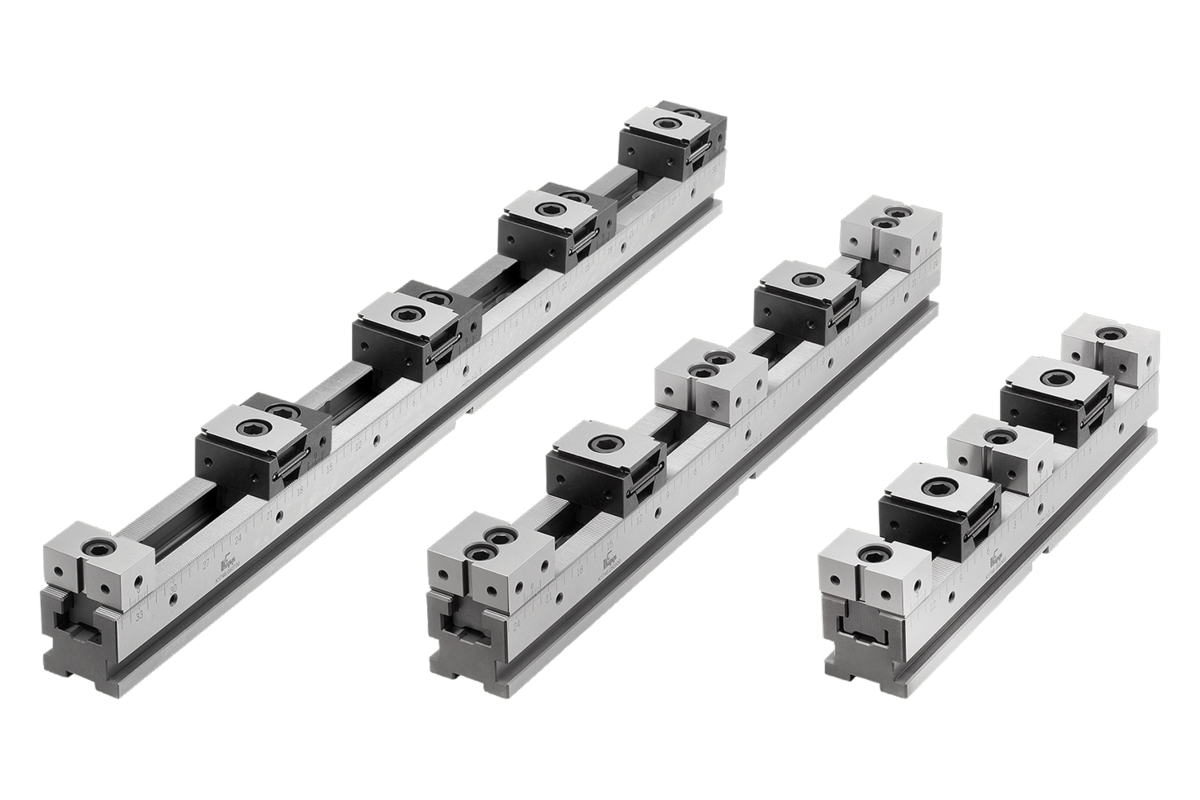

BeskrivningMaterial:Verktygsstål.Utförande:Härdade och slipade (HRC 55 ±2).Anmärkning:Spännskenorna kan fästas via olika gränssnitt. 1. Spännkant på sidan för spännjärnsset. Spännjärn kan fästas i valfritt läge. 2. Genomgående hål för cylinderskruvar enligt DIN. 3. Fästhål Ø25H6 mm för de vanligaste nollpunktsspännsystemen med systemavstånd på 100 mm. 4. Fästhål Ø16H6 mm för nollpunktsspännsystem med systemavstånd på 96 mm. 5. Tre riktspår med 18H7 för bord med T-spår. 6. Passhål Ø12F7 och Ø16F7 för rastersystem med hålavstånd på 40 mm och 50 mm.Användning:Det går att montera flera spännskenor med olika längd efter eller bredvid varandra. Tack vare precisionskuggningen kan de fasta backarna placeras mycket exakt. Genom skalan på sidan av spännskenorna kan de fasta backarnas alla positioner dokumenteras och ställas in identiskt vid upprepade arbeten. Anslag kan monteras i gänghålen på sidorna.Fördelar:Universal e flexível. Para tamanhos de lotes pequenos e grandes. É possível fixar adicionalmente e de forma paralela grandes componentes em vários trilhos de fixação.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Beställningsnr. | passar till systembredd | L | B | H | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B1 | B2 | B3 | B4 | H1 | H2 | H3 | H4 | H5 | D | D1 | D2 | D3 | D4 | D5 | CAD | Tillb. | Pris | Beställ |
---|
K1746.050300 | 50 | 300 | 50 | 50 | 96 | 200 | - | - | - | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 6 552,15 SEK | | K1746.050400 | 50 | 400 | 50 | 50 | 96 | 200 | 288 | 300 | - | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 7 858,40 SEK | | K1746.050500 | 50 | 500 | 50 | 50 | 96 | 200 | 288 | 400 | - | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 9 802,10 SEK | | K1746.050600 | 50 | 600 | 50 | 50 | 96 | 200 | 288 | 400 | 500 | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 10 868,00 SEK | | K1746.050700 | 50 | 700 | 50 | 50 | 96 | 200 | 288 | 400 | 560 | 600 | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 12 216,05 SEK | |
