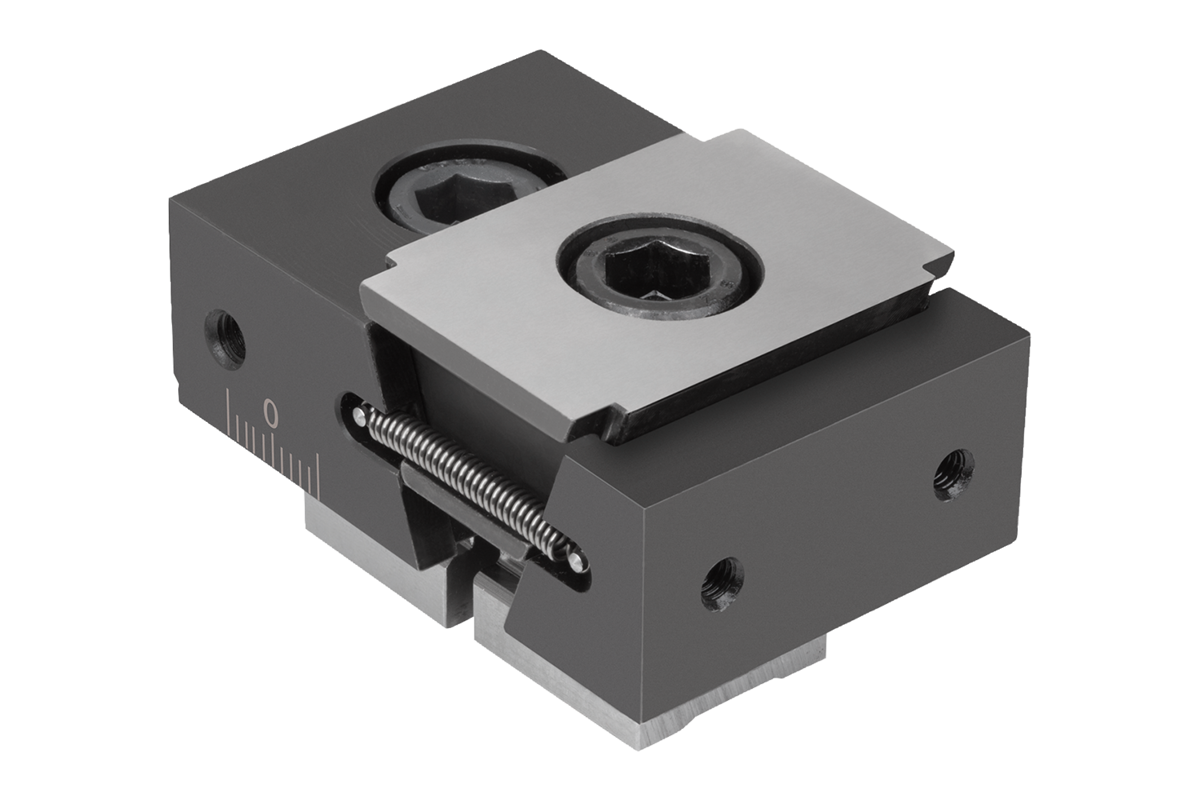

Kilspännare med fast back för universalspännsystem, Form D, med arbetsmån
K1749_D

Kilspännare med fast back för universalspännsystem, Form D, med...

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Kilspännarnas funktionsprincip gör att de passar för universalspänning. Kilytorna ger höga spännkrafter. När spännskruven skruvas in rör sig spännsegmentet utåt och trycker arbetsstycket mot de fasta påbyggnadsbackarna.
Genom det avlånga hålet i dubbelkilen kan man förskjuta kilspännarna och utjämna toleranser.
Förskjutningsväg: M12 = ±1,0 mm.
Material:Dubbelkil och spännsegment i seghärdat stål.Utförande:Dubbelkil och spännsegment härdade, brunerade.Anmärkning:Dessa kilspännare kan endast användas i kombination med spännskenan K1746 för universalspänning.
Fästhålen på sidorna används för att montera fasta anslag för arbetsstycken.
Med de två skruvhålen på fastspänningsytorna går det att montera extra stödlister för optimalt inspänningsdjup för arbetsstycket.
Fördelar:Skalan på sidan av spännskenan och den fasta backen garanterar en mycket hög upprepningsnoggrannhet i fastspänningen.LeveransomfattningKilspännare.
Fästskruvar.
Spårmuttrar.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1749_D Kilspännare med fast back för universalspännsystem, Form D, med arbetsmån 184 kB

Ritningar

Kilspännare med fast back för universalspännsystem, Form D, med arbetsmån

Artikelval/-filter.

Beställningsnr.FormL
min.
L
max.
B

HB1H1H3D
Innergänga
G
Cylinderskruv
DIN 912
Z
Cylinderskruv
DIN 912
Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K1749.0500412D758150253012,53,5M5M12x30M12x253085 1 881,00 SEK
