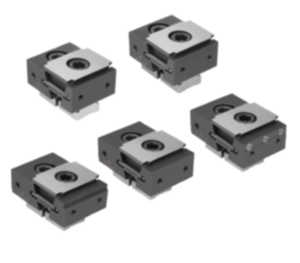

Kilspännare med fast back för universalspännsystem
K1749

Kilspännare med fast back för universalspännsystem

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningProduktbeskrivning:Kilspännarnas funktionsprincip gör att de passar för universalspänning. Kilytorna ger höga spännkrafter. När spännskruven skruvas in rör sig spännsegmentet utåt och trycker arbetsstycket mot de fasta påbyggnadsbackarna.
Genom det avlånga hålet i dubbelkilen kan man förskjuta kilspännarna och utjämna toleranser.
Förskjutningsväg: M12 = ±1,0 mm.
Material:Dubbelkil och spännsegment i seghärdat stål.Utförande:Dubbelkil och spännsegment härdade, brunerade.Anmärkning:Dessa kilspännare kan endast användas i kombination med spännskenan K1746 för universalspänning.
Fästhålen på sidorna används för att montera fasta anslag för arbetsstycken.
Med de två skruvhålen på fastspänningsytorna går det att montera extra stödlister för optimalt inspänningsdjup för arbetsstycket.
Fördelar:Skalan på sidan av spännskenan och den fasta backen garanterar en mycket hög upprepningsnoggrannhet i fastspänningen.LeveransomfattningKilspännare.
Fästskruvar.
Spårmuttrar.
Ritningsinformation:
Form A: släta spännytor
Form B: räfflade spännytor
Form C: med steg
Form D: med arbetsmån
Form E: med spännstift
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1749 Kilspännare med fast back för universalspännsystem 340 kB

Ritningar (total översikt)

Kilspännare med fast back för universalspännsystem

Kilspännare med fast back för universalspännsystem, Form A, släta spännytor

Mer information

Ritningar

Kilspännare med fast back för universalspännsystem, Form A, släta spännytor

Artikelval/-filter.

Beställningsnr.FormL
min.
L
max.
B

HB1H1H3D
Innergänga
G
Cylinderskruv
DIN 912
Z
Cylinderskruv
DIN 912
Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K1749.0500112A647050253012,53,5M5M12x30M12x253085 1 776,50 SEK

Kilspännare med fast back för universalspännsystem, Form B, räfflade spännytor

Mer information

Ritningar

Kilspännare med fast back för universalspännsystem, Form B, räfflade spännytor

Artikelval/-filter.

Beställningsnr.FormL
min.
L
max.
B

HB1H1H3D
Innergänga
G
Cylinderskruv
DIN 912
Z
Cylinderskruv
DIN 912
Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K1749.0500212B647050253012,53,5M5M12x30M12x253085 2 194,50 SEK

Kilspännare med fast back
för universalspännsystem, Form C, med steg

Mer information

Ritningar

Kilspännare med fast back för universalspännsystem, Form C, med steg

Artikelval/-filter.

Beställningsnr.FormL
min.
L
max.
B

HB1H1H2H3D
Innergänga
G
Cylinderskruv
DIN 912
Z
Cylinderskruv
DIN 912
Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K1749.0502312C717750253012,523,5M5M12x30M12x253085 2 299,00 SEK
K1749.0505312C717750253012,553,5M5M12x30M12x253085 2 194,50 SEK

Kilspännare med fast back
för universalspännsystem, Form D, med arbetsmån

Mer information

Ritningar

Kilspännare med fast back för universalspännsystem, Form D, med arbetsmån

Artikelval/-filter.

Beställningsnr.FormL
min.
L
max.
B

HB1H1H3D
Innergänga
G
Cylinderskruv
DIN 912
Z
Cylinderskruv
DIN 912
Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K1749.0500412D758150253012,53,5M5M12x30M12x253085 1 881,00 SEK

Kilspännare med fast back
för universalspännsystem, Form E, med spännstift

Mer information

Ritningar

Kilspännare med fast back för universalspännsystem, Form E, med spännstift

Artikelval/-filter.

Beställningsnr.FormL
min.
L
max.
B

HB1B2H1H3H4H5H6D
Innergänga
G
Cylinderskruv
DIN 912
Z
Cylinderskruv
DIN 912
Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K1749.0500512E74,580,55025301812,53,5594,75M5M12x30M12x253085 2 403,50 SEK
