Material
Seghärdat stål.
Utförande
Brunerat.
Visa mer
Visa mindre
Beskrivning
Material
Seghärdat stål.
Utförande
Brunerat.
Anmärkning

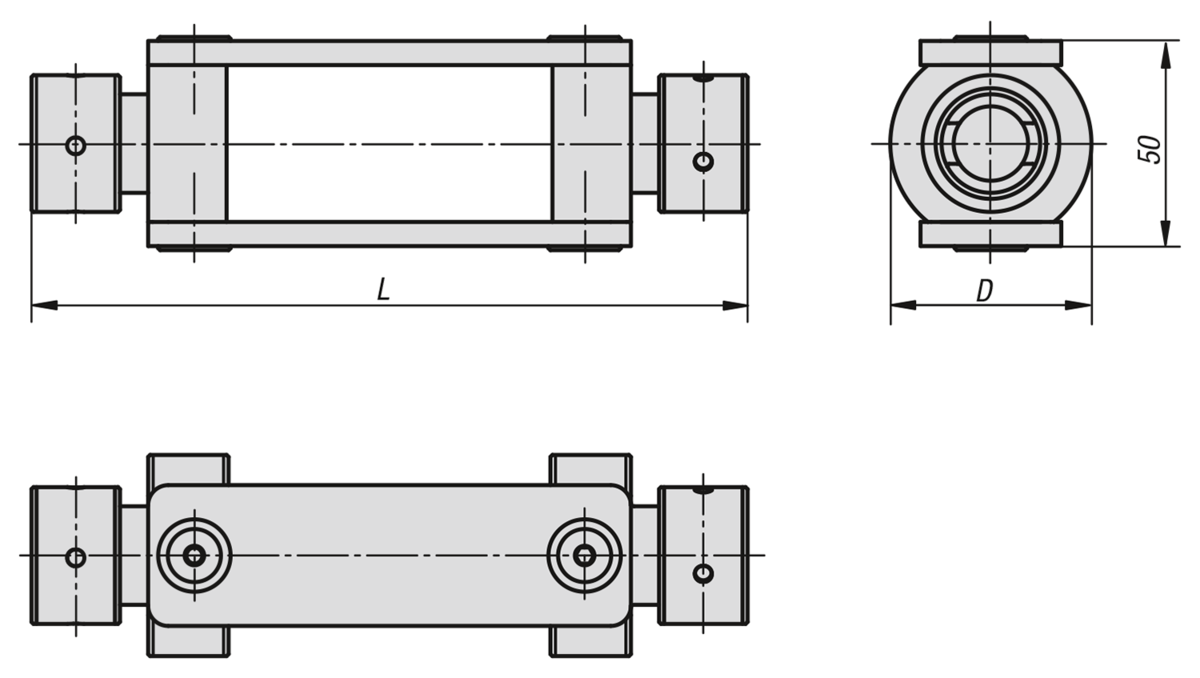

Med kopplingen för korsspänning kan två kompakta/KIPPflexX-spännare för 5-axlig bearbetning monteras.
Det innebär att arbetsstycket kan spännas fast från fyra håll.
För att justera kopplingen för korsspänning exakt mitt över tvärspindeln behövs en gängad spindel och en spindelmutter i varje ände.
Dessa artiklar måste beställas som tillbehör med följande nummer:
Gängad spindel K1555.999.008
Spindelmutter K0940.999.003
Det innebär att arbetsstycket kan spännas fast från fyra håll.
För att justera kopplingen för korsspänning exakt mitt över tvärspindeln behövs en gängad spindel och en spindelmutter i varje ände.
Dessa artiklar måste beställas som tillbehör med följande nummer:
Gängad spindel K1555.999.008
Spindelmutter K0940.999.003
OBS
Det maximala inspänningsdjupet vid en korsspänning är 12 mm genom kopplingens uppbyggnad.
