Bottenplattor Kompakt spännare för 5-axlig bearbetning

Tillbaka

Produkter
- Spännteknik
  - Skruvstycke spännteknik
    - 5-axelspännare KIPPflexX Kompakt spännare för 5-axlig bearbetning
      - Bottenplattor Kompakt spännare för 5-axlig bearbetning

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Sätthärdningsstål.Utförande:Brunerat.
Funktionsyta slipad.Anmärkning:Bottenplattor med passpår på undersidan för enkel justering av plattan på maskinbordet.
Kan fästas i rasterhål 12F7 för rasteravstånd 40 mm och 50 mm.
Ursparningar på sidorna för separata spänndon.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0994 Bottenplattor Kompakt spännare för 5-axlig bearbetning

289 kB

Kompakt spännare för 5-axlig bearbetning

2,7 MB

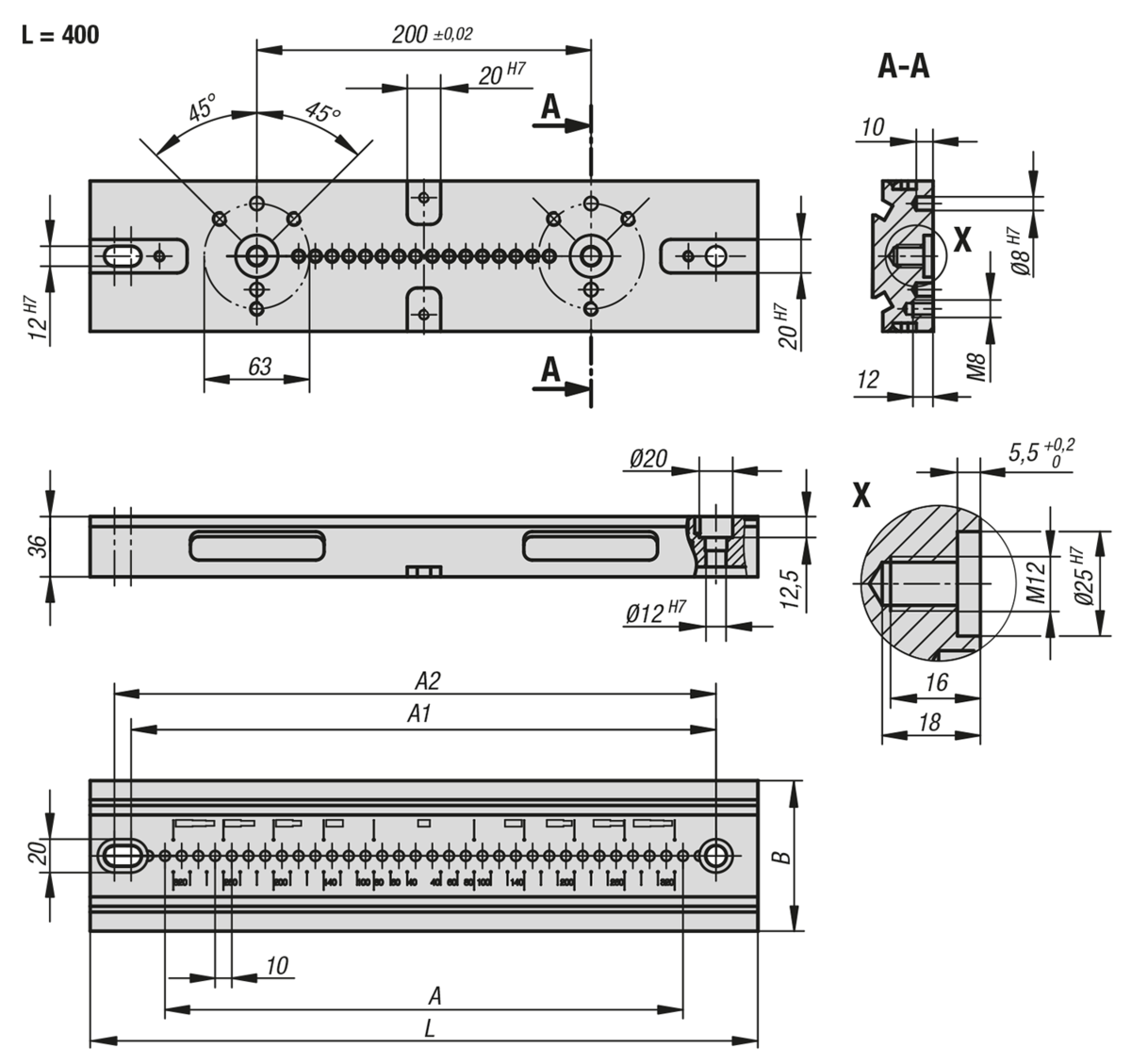

Ritningar

Artikelval/-filter.

Beställningsnr.	A	A1	A2	B	L	Tillhörande passkruv	Vikt kg	Pris
K0994.090280	20x10	240	250	90	280	K0815.12055	6,14	7 708,84 SEK
K0994.090400	31x10	350	360	90	400	K0815.12055	8,58	10 626,53 SEK
K0994.125280	20x10	240	250	125	280	K0815.12055	8,86	8 824,73 SEK
K0994.125400	31x10	350	360	125	400	K0815.12055	12,24	11 824,31 SEK
