UNILOCK spännmodul ERGO 138
K1003

UNILOCK spännmodul ERGO 138

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Seghärdat stål.Utförande:Funktionsytor härdade och slipade.Anmärkning:UNILOCK spännmodulerna kan monteras i maskinbord, i fixturer (plattor, kuber, torn osv.) med eller utan övermått i alla lägen. Den pneumatiska aktiveringen av spännmodulerna kan ske enskilt eller gemensamt.
På så sätt kan ett nollpunktsspännsystem utformas individuellt.
Genom den modulära uppbyggnaden kan spännmodulernas antal och avstånd anpassas optimalt till uppgiften. Omställningstiderna förkortas betydligt, vilket i sin tur gör att maskinen kan vara igång längre.

Genom de flata spännskjutdelarnas kompakta konstruktion har spännmodulerna en mycket låg höjd.

De höga spännkrafterna alstras av det integrerade fjäderpaketet (enheten spänns utan tryck).
Lossningen sker pneumatiskt.
Hela dragkraften bibehålls även om trycket faller eller tryckluftsförsörjningen varierar.

Alla spännmoduler har en turbofunktion som standard. Genom en kort luftimpuls i ”turbo”-luftanslutningen ökar den normala dragkraften, som nås via fjädrarna, tydligt igen. Därför fungerar spännmodulerna även mycket bra för tung skärande bearbetning.

Turbofunktionen rekommenderas för att nå maximal dragkraft.

Följande hållkrafter är möjliga med UNILOCK spännbultar i kombination med fästskruvarna M10, M12, M16:
- Hållkraft (M10) 35 000 N
- Hållkraft (M12) 50 000 N
- Hållkraft (M16) 75 000 N

Tack vare en genomgående storlek på spännbultarna för alla spännmoduler och kompatibilitet med modulspännsystem 80 för 5-axlig bearbetning kan många användningsmöjligheter kombineras.

ERGO-spännmodulerna kan levereras med och utan vridsäkring.

I leveransen ingår:
1x spännmodul inkl. 6x fästskruvar.
6x skyddshättor för skruv.
2x luftanslutning O-ring.
1x montering O-ring.
Tekniska data- Öppningstryck: 6 bar, oljad luft
- Turbotryck: 6 bar
- Luftanslutning: G1/8
- Upprepningsnoggrannhet ≤ 0,005 mm
Fördelar:- Kompakt, platt modell genom flat skjutdel
- Turbofunktion som standard
- Upprepningsnoggrannhet ≤ 0,005 mm
- Positioneras via kona
- Höga dragkrafter
- Optimerar omställningstiderna

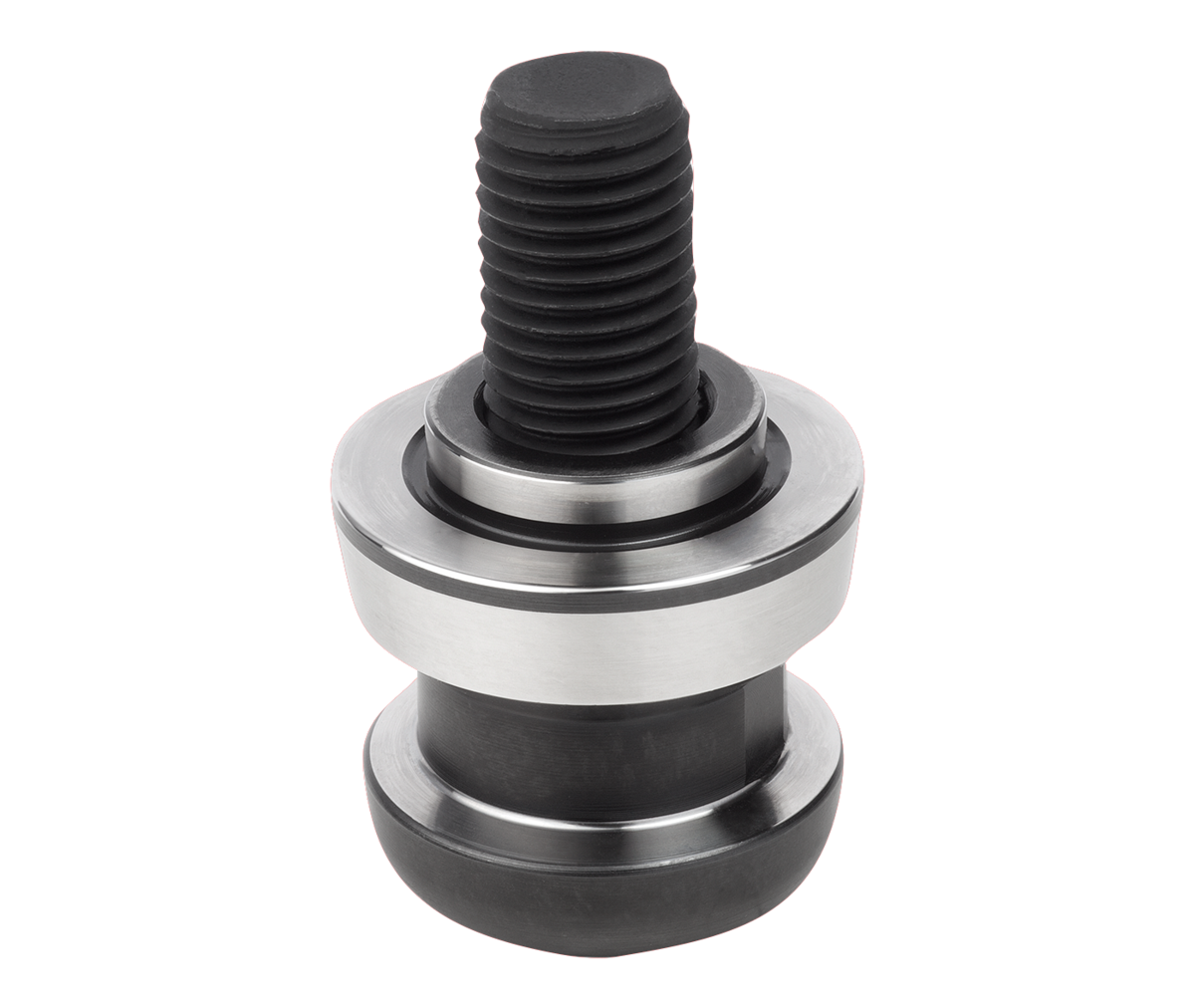

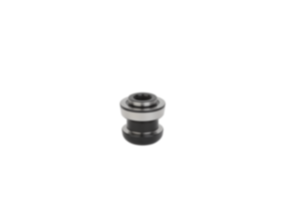

Tillbehör:Spännbult K0967

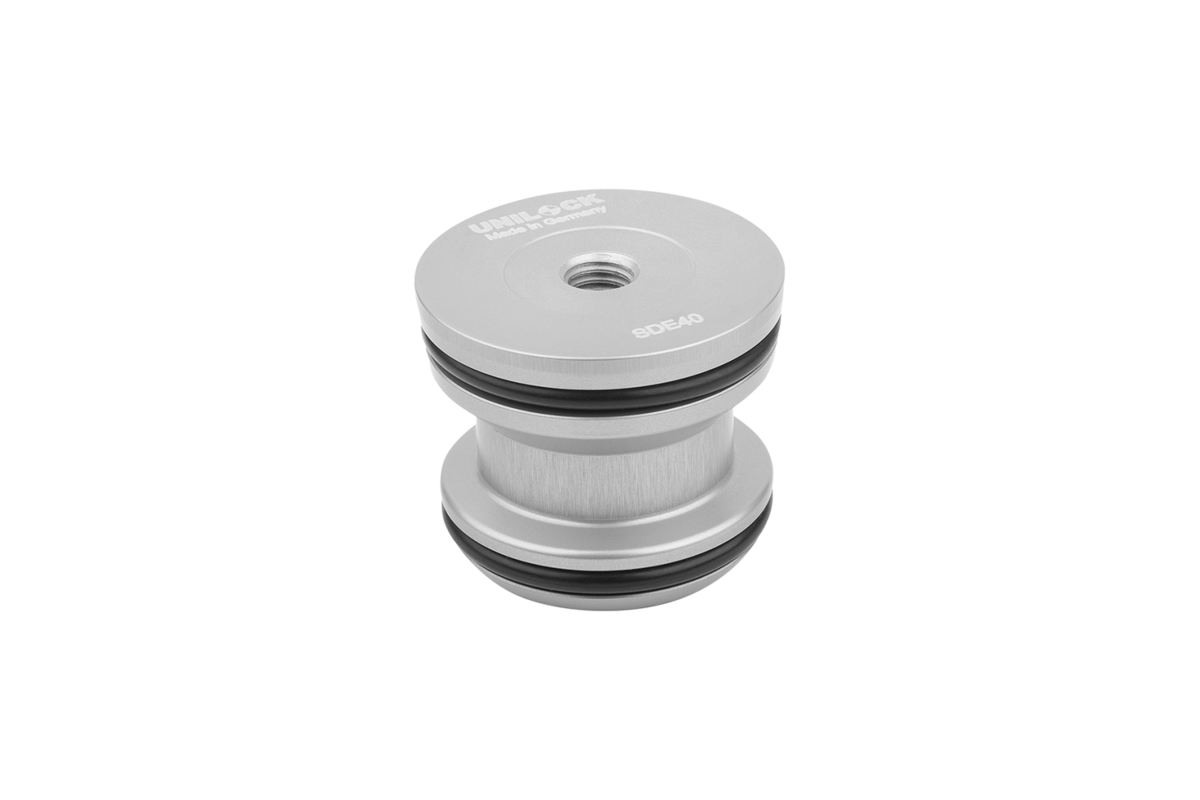

Skyddsbult för spännmodul K1010
Täckskydd för spännmodul K1010
Observera:Rekommenderad nominell slangvidd:
- Upp till fyra spännmoduler, slangvidd 6 mm.
- Från och med fem spännmoduler, slangvidd 8 mm

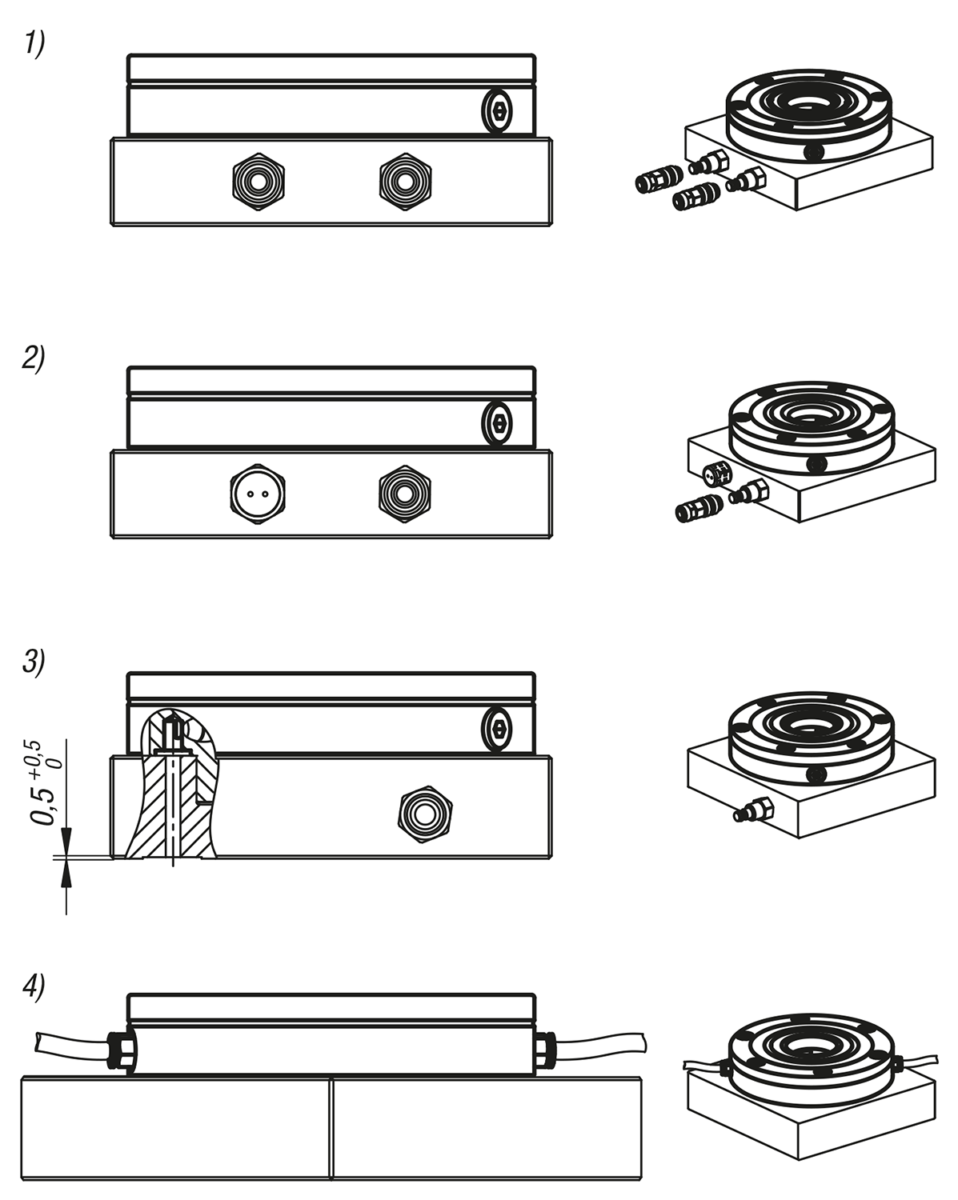

Funktionsprincip:Spännmodulerna kan antingen anslutas via bottenplattans anslutningar eller i gänganslutningen direkt på spännmodulen.

För att garantera spännskjutdelens funktion måste övre kolvkammaren luftas via ”turbo”-luftanslutningen.

Det kan ske på ett av dessa fyra sätt:

1) Ansluta och använda turbofunktionen i bottenplattan bredvid anslutningen ”Öppna”. På så sätt kan spännmodulen även efterspännas med en kort luftimpuls vid behov. (Rekommenderas)

2) Enkelt borrhål för att få ut luften i bottenplattan som turboanslutningen är ansluten till. För att försluta hålet så att ingen smuts kommer in får man inte använda en anslutning med spärrfunktion, utan i stället måste en luftningsskruv användas.

3) I det tredje fallet måste kolvkammaren luftas genom ett hål som ansluter via ett tvärspår under bottenplattan. Hålet måste möta turboanslutningen så att luftningen kan ske den vägen.

4) Om spännmodulen aktiveras på sidan måste en luftningsskruv användas även där.
Leveransomfattning1x spännmodul inkl. 6x fästskruvar.
6x skyddshättor för skruv.
2x luftanslutning O-ring.
1x montering O-ring.
Ritningsinformation:
1) O-ring (Ø8x2)
2) O-ring (Ø110x1,2)
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1003 UNILOCK spännmodul ERGO 138 308 kB
 Tekniska anvisningar för nollpunkts spännsystem 457 kB

Ritningar

UNILOCK spännmodul ERGO 138

Artikelval/-filter.

Beställningsnr.

FormForm-typArbetstryck
bar
Dragkraft
med turbo
kN
Vikt
kg
CADTillb.PrisBeställ
K1003.138280Autan vridsäkring6183,56 7 610,93 SEK
K1003.138281Bmed vridsäkring6183,52 8 867,78 SEK
