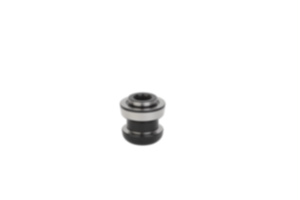

K0967UNILOCK spännbult systemstorlek 80 mm |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Sätthärdningsstål.Utförande:Härdat och brunerat. Funktionsytor slipade.Anmärkning:UNILOCK-spännbultarna är lämpliga för fastspänning och placering av arbetsstycken och anordningar. Spännbultarna skruvas fast på växelelementet och monteras på de olika grundmodulerna.
Följande hållkrafter är möjliga med UNILOCK-spännbultar i kombination med fästskruvarna M10, M12, M16: - Hållkraft (M10) 35.000N - Hållkraft (M12) 50.000N - Hållkraft (M16) 75.000N Hållkraft med cylinderskruv DIN EN ISO 4762 -12.9.
Ytterligare spännbultar med samma systemstorlek hittar du i K1471, K0968 och K0967 med gängade bultar. Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

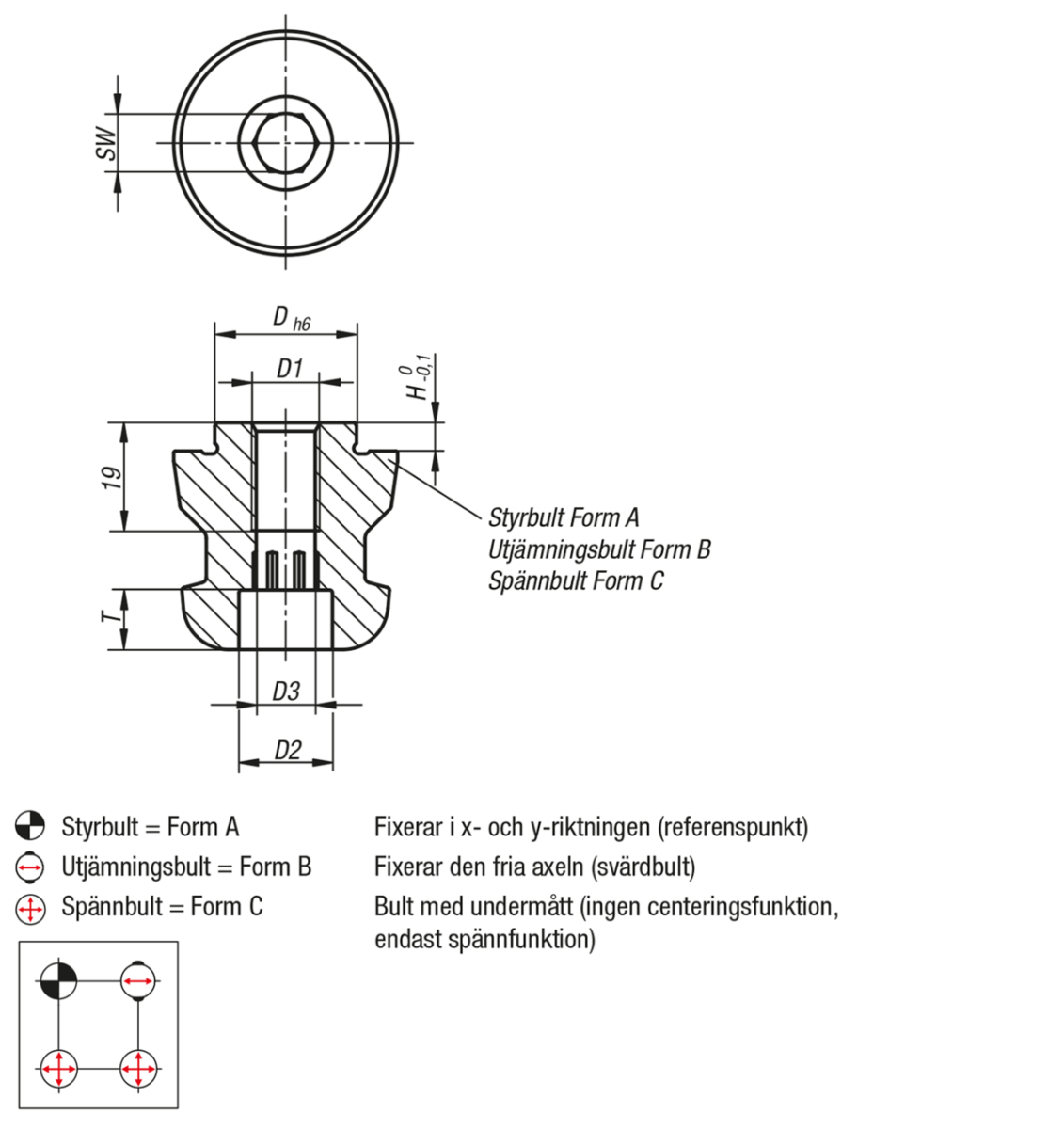

Beställningsnr. | Form | D | D1 | D2 | D3 | H | T | SW | CAD | Tillb. | Pris | Beställ |
---|
K0967.140160512 | A | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 942,26 SEK | | K0967.140180512 | A | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 942,26 SEK | | K0967.140220516 | A | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 759,01 SEK | | K0967.140250512 | A | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 564,60 SEK | | K0967.140250516 | A | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 687,35 SEK | | K0967.240160512 | B | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 1 250,20 SEK | | K0967.240180512 | B | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 1 250,20 SEK | | K0967.240220516 | B | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 1 250,52 SEK | | K0967.240250512 | B | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 707,93 SEK | | K0967.240250516 | B | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 893,43 SEK | | K0967.340160512 | C | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 889,23 SEK | | K0967.340180512 | C | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 889,23 SEK | | K0967.340220516 | C | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 889,23 SEK | | K0967.340250512 | C | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 511,88 SEK | | K0967.340250516 | C | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 618,66 SEK | |
