Bottenplattor i gråjärn med rasterhål

Tillbaka

Produkter
- Spännteknik
  - Modulär spännteknik
    - Grundelement
      - Bottenplattor i gråjärn med rasterhål

Artikelbeskrivning/produktbilder

BeskrivningMaterial:GJL 300.Utförande:Kontakt- och uppspänningsytor slipade.Anmärkning:Rasteravstånd 50 ±0,02 mm.

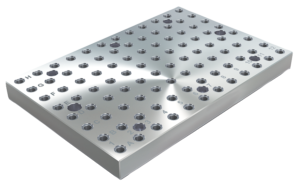

Bottenplattor med rasterhål används för att bygga upp modulära fixturer. Dessa bottenplattor placeras och fästs direkt på maskinbordet.
De två rikthålen används för att rikta bottenplattan på maskinbordet.
Fästhål som passar maskinbordet borras av kunden.
Genom de alfanumeriskt märkta rasterhålen kan spännelementen tilldelas definierat vid upprepad användning.
Positioneringsbultar för att placera ut bottenplattorna måste beställas separat.
Skyddspluggar för rasterhålen måste beställas separat.
Levereras med ögleskruvar för transport.

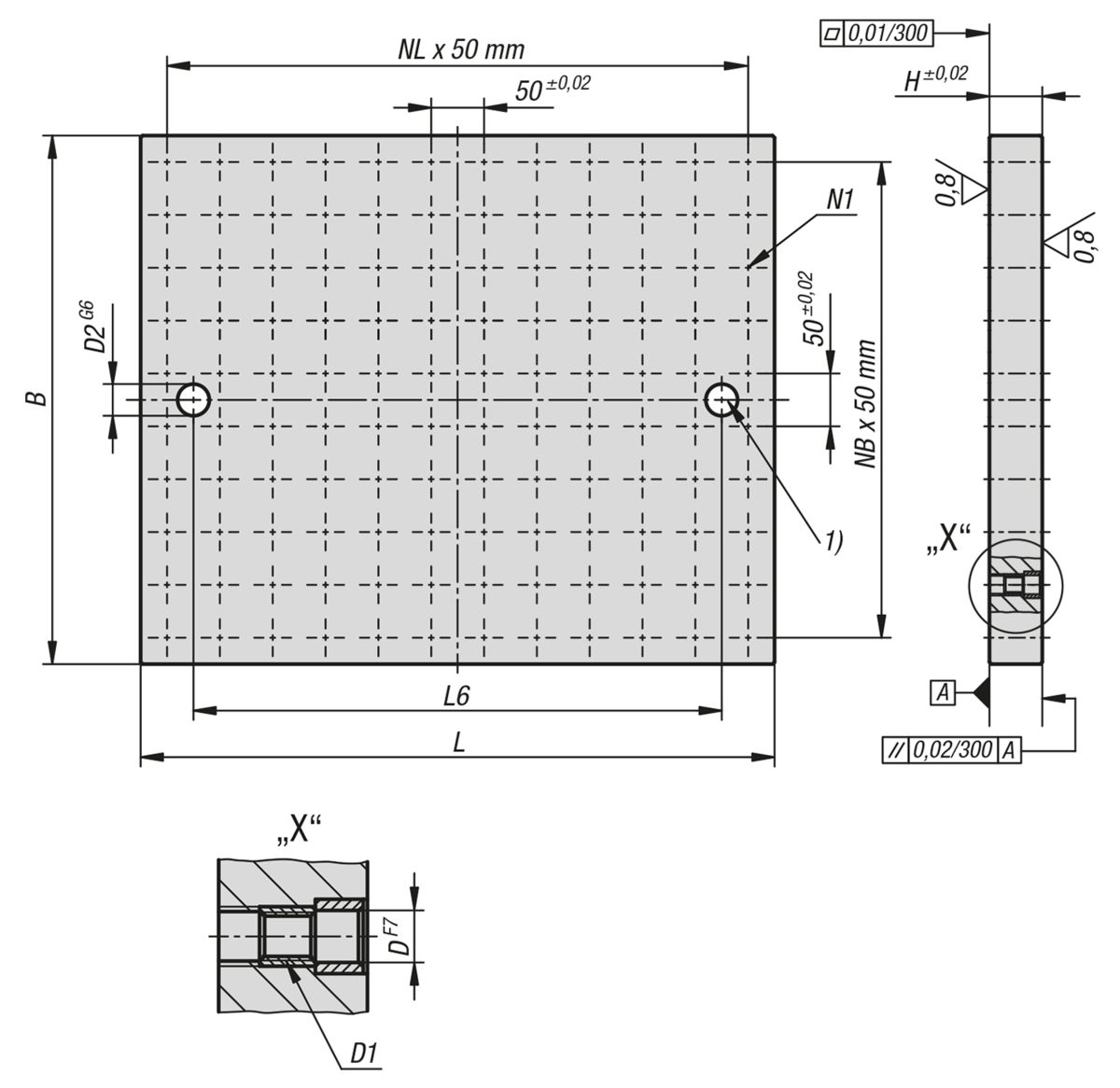

Fler mått på begäran.Ritningsinformation:

1) Positioneringshål

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0800 Bottenplattor i gråjärn med rasterhål

205 kB

Tekniska anvisningar för positionering av grundelement

1,9 MB

Tekniska anvisningar – Rasterhål och rasteravstånd M12

56,6 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	L	B	H	L6	D	D1	D2	N1=antal rasterhål	NL=Antal i längdrikning	NB=Antal i tvärrikning	Pris
K0800.21240060	600	400	50	500	12	M12	30	96	11	7	20 697,34 SEK
