        Svängspännare heavy förlängd spännväg
        Svängspännare heavy, förlängd spännväg, Form B, utan hållarm

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Snabbspännarna i varianten heavy med förlängd spännväg passar extra bra för automatiserad fastspänning.

I början av fastspänningen svänger hållarmen 90° nedåt genom den integrerade styrningskurvan. Efter denna svängrörelse går spännrörelsen linjärt nedåt.Material:Seghärdat stål.Utförande:Brunerat.Manövrering:Slagskruvdragare med inställbart vridmoment.Fördelar:- Passar för automatisering
- Höga spännkrafter

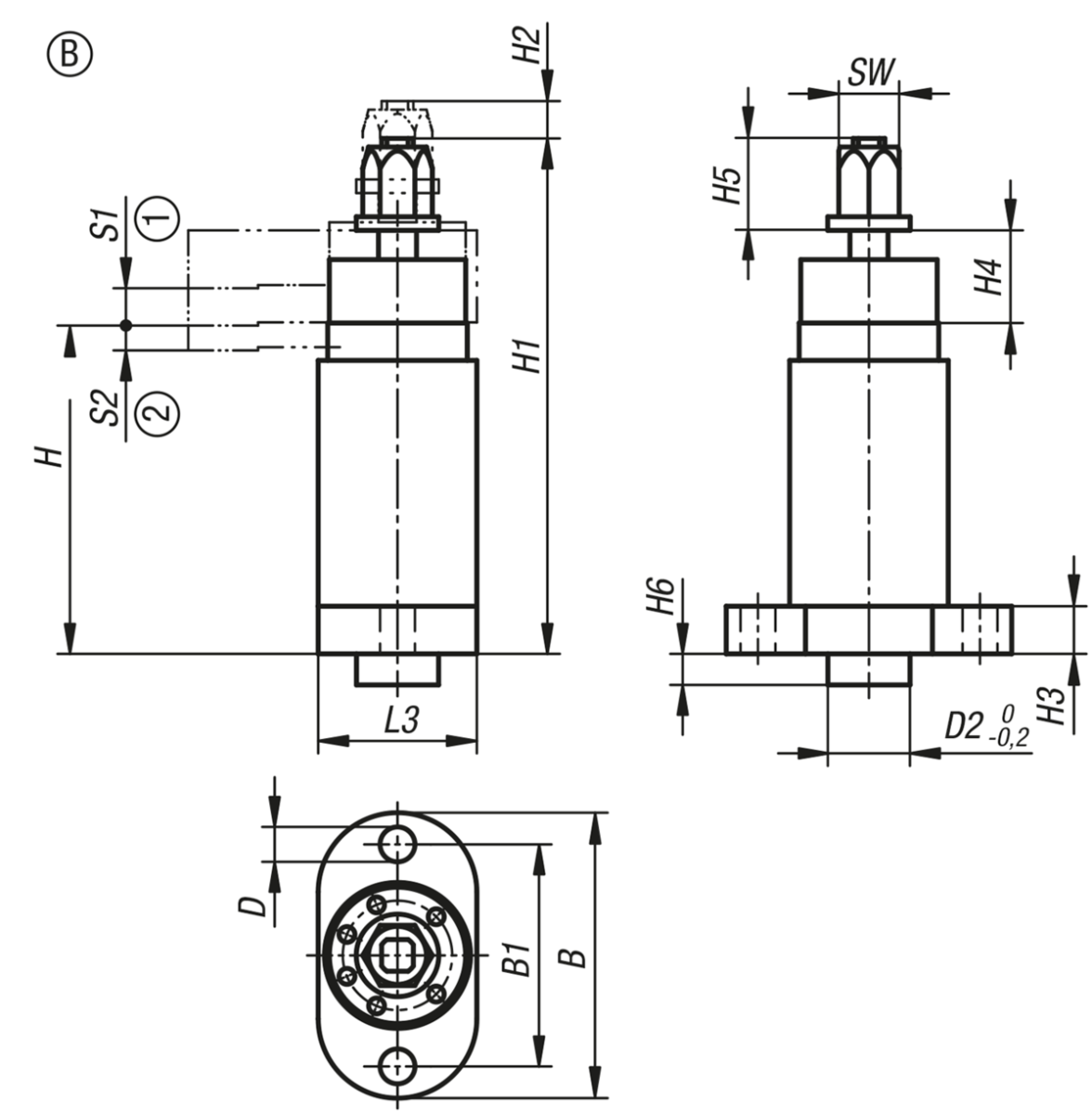

- Snabb fastspänningLeveransomfattningSvängspännare inklusive positioneringsbussning.Ritningsinformation:

1) Svängrörelse
2) Spännslag

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K2053_B Svängspännare heavy, förlängd spännväg, Form B, utan hållarm

158 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	Form	Form-typ	B	B1	D	D2	H	H1	H2	H3	H4	H5	H6	L3	S1	S2	SW	CAD	Tillb.	Pris	Beställ
K2053.1060	högersvängd	B	utan spännarm	90	70	11	26	105	164	31	15	30	29	10	50	31	10	19			4 446,00 SEK
K2053.0060	vänstersvängd	B	utan spännarm	90	70	11	26	105	164	31	15	30	29	10	50	31	10	19			4 446,00 SEK
